        医疗轴用挡圈 C型日标 SUS304材质 硬度30~40HRC

        条件筛选：

        主体材质 SUS304
        品名 C型轴用挡圈
        硬度 30~40HRC
        表面处理 无
        分类 轴用挡圈
        标准号 JIS B 2804-2001

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 硬度 适用标准
            国标 相当
            Y-JAD81 C型 0Cr18Ni9 SUS304 30~40HRC JIS B 2804-2001

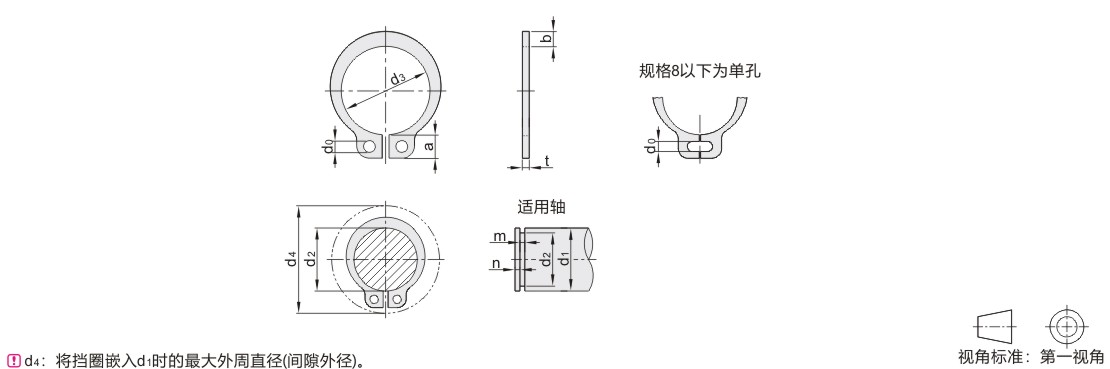

            参数图



            选型表

            型号
            		 挡圈
            		 参考 适用轴(参考)
            代码 规格 d3
            		 t
            		 b(约) a(约) d0(min) d4 d1 d2
            		 m
            		 n(min)
            Y-JAD81 5 4.7 +0.04
            -0.15            		 0.6 ±0.04 1.1 2.4 0.8 10.5 5 4.8 0
            -0.04            		 0.7 +0.1
            0            		 0.3
            6 5.6 +0.06
            -0.20            		 0.7 1.3 2.8 1 12 6 5.7 0.8 0.5
            7 6.5 0.8 1.4 3 14 7 6.7 0
            -0.06            		 0.9
            8 7.4 1.6 3 15 8 7.6 0.6
            9 8.4 1 ±0.05 1.8 3.2 16 9 8.6 1.15 +0.14
             0
            10 9.3 ±0.15 3 1.2 17 10 9.6 0
            -0.09            		 1.5
            11 10.2 2 3.1 18 11 10.5 0
            -0.11
            12 11.1 ±0.18 2.1 3.2 1.5 19 12 11.5
            13 12 3.3 20 13 12.4
            14 12.9 2.2 3.4 1.7 22 14 13.4
            15 13.8 3.5 23 15 14.3
            16 14.7 3.6 24 16 15.2
            17 15.7 3.7 25 17 16.2
            18 16.5 1.2 ±0.06 2.6 3.8 26 18 17 1.35
            19 17.5 2.7 2 27 19 18
            20 18.5 ±0.2 3.9 28 20 19 0
            -0.21
            21 19.5 4 30 21 20
            22 20.5 4.1 31 22 21
            24 22.2 2.9 4.2 33 24 22.9 1.7
            25 23.2 3.1 4.3 34 25 23.9
            26 24.2 4.4 35 26 24.9
            28 25.9 (1.6) 4.6 38 28 26.6 (1.75) 2.1
            29 26.9 3.5 4.7 39 29 27.6
            30 27.9 4.8 40 30 28.6
            32 29.6 5 2.5 43 32 30.3 0
            -0.25            		 2.6
            34 31.5 ±0.25 4 5.3 45 34 32.3
            35 32.2 5.4 46 35 33 3
            36 33.2 1.8 ±0.07 47 36 34 1.95
            38 35.2 4.5 5.6 50 38 36
            40 37 ±0.4 5.8 53 40 38
            42 38.5 6.2 55 42 39.5 3.8
            45 41.5 4.8 6.3 58 45 42.5
            47 43.4 6.6 61 47 44.5
            48 44.5 6.5 62 48 45.5
            50 45.8 2 5 6.7 64 50 47 2.2 4.5
            52 47.8 6.8 66 52 49
            55 50.8 ±0.45 ±0.07 7 70 55 52 0
            -0.3
            56 51.8 71 56 53
            58 53.8 5.5 7.1 73 58 55
            60 55.8 7.2 75 60 57
            65 60.8 2.5 ±0.08 6.4 7.4 81 65 62 2.7
            68 63.5 7.8 84 68 65
            70 65.5 86 70 67
            80 74.5 7.4 8.2 97 80 76.5 5.3



            ()厚度(t)=1.6mm，暂且可以把它作为1.5mm，此时m=1.65。
