        轴用挡圈 C型 弹簧钢材质 硬度44~53HRC ACP(磷酸盐皮膜)

        条件筛选：

        主体材质 弹簧钢
        主体表面处理 ACP(磷酸盐皮膜)
        品名 C型轴用挡圈
        硬度 44~53HRC
        分类 轴用挡圈
        标准号 JIS B 2804-2001

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 硬度 表面处理
            TAS01 C型 弹簧钢 44~53HRC ACP(磷酸盐皮膜)



            本产品适用标准：JIS B 2804-2001

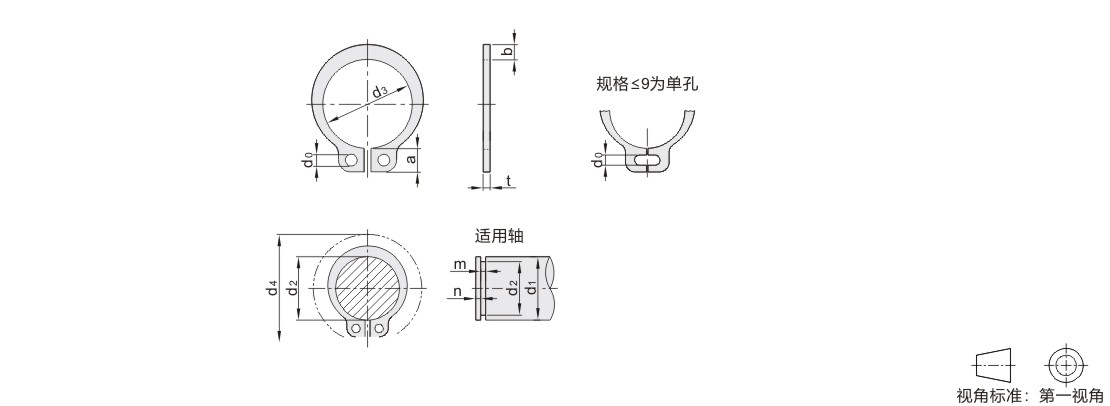

            d4: 将挡圈嵌入d1时的最大外周直径(间隙外径)。





            参数图



            选型表

            型号 挡圈 参考 适用轴(参考)
            代码 规格 d3 t b(约) a(约) d0(min) d4 d1 d2 m n(min)
            TAS01 4  3.7  +0.04
            -0.15             		 0.4  ±0.03 0.9  2.2  0.8    9  4  3.8   0
              -0.04            		 0.5       +0.1
            0             		 0.3
            5  4.7  0.6  ±0.04 1.1  2.4    10.5  5  4.8  0.7
            6  5.6  +0.06
            -0.2             		 0.7  1.3  2.8  1    12  6  5.7  0.8  0.5
            7  6.5  1.4  3    14  7  6.7  0
              -0.06            		 0.9
            8  7.4  0.8  1.6    15  8  7.6  0.6
            9  8.4  1  ±0.05 1.8  3.2    16  9  8.6  1.15  +0.14
            0              		 1.5
            10  9.3  ±0.15 3  1.2    17  10  9.6  0
              -0.09
            11  10.2  2  3.1    18  11  10.5  0
              -0.11
            12  11.1  ±0.18 2.1  3.2  1.5    19  12  11.5
            13  12  3.3    20  13  12.4
            14  12.9  2.2  3.4  1.7    22  14  13.4
            15  13.8  3.5    23  15  14.3
            16  14.7  3.6    24  16  15.2
            17  15.7  3.7    25  17  16.2
            18  16.5  1.2  ±0.06 2.6  3.8    26  18  17  1.35
            19  17.5  2.7  2    27  19  18
            20  18.5  ±0.2 3.9    28  20  19  0
              -0.21
            21  19.5  4    30  21  20
            22  20.5  4.1    31  22  21
            23  21.4  2.9  4.5   32.5  23  22
            24  22.2  3.1  4.2    33  24  22.9  1.7
            25  23.2  4.3    34  25  23.9
            26  24.2  4.4    35  26  24.9
            27  25  3.3  4.5    36  27  25.8  1.8
            28  25.9  1.5  3.1  4.6    38  28  26.6  1.65  2.1
            29  26.9  3.5  4.7    39  29  27.6
            30  27.9  4.8    40  30  28.6
            32  29.6  5  2.5    43  32  30.3   0
            -0.25             		 2.6
            34  31.5  ±0.25 4  5.3    45  34  32.3
            35  32.2  5.4    46  35  33  3
            36  33.2  1.75  ±0.07   47  36  34  1.9
            38  35.2  4.5  5.6    50  38  36
            40  37  ±0.4 5.8    53  40  38
            42  38.5  6.2    55  42  39.5  3.8
            45  41.5  4.8  6.3    58  45  42.5
            47  43.4  5  6.6    61  47  44.5
            48  44.5  4.8  6.5    62  48  45.5
            50  45.8  2  5  6.7    64  50  47  2.2  4.5
            52  47.8  6.8    66  52  49
            55  50.8  ±0.45 7    70  55  52  0
            -0.3
            58  53.8  5.5  7.1    73  58  55
            60  55.8  7.2    75  60  57
            65  60.8  2.5  ±0.08 6.4  7.4    81  65  62  2.7
            68  63.5  7.8    84  68  65
            70  65.5    86  70  67
            75  70.5  7  7.9    92  75  72
            80  74.5  7.4  8.2    97  80  76.5  5.3
            85  79.5  3  ±0.09 8  8.4  3    103  85  81.5    0      -0.35 3.2  +0.18
            0
            90  84.5  ±0.55 8.7    108  90  86.5
            100  94.5  9  9.5    119  100  96.5
            110  103  4  9.5  10   131  110  106   0
            -0.54             		 4.2  6
            120  113  10.3  10.9   143  120  116
            130  123  +0.63
            -1.26             		 11  11.5  3.5    154  130  126   0
            -0.63             		 +0.2
            0
            150  142  11.6  12.3   175  150  145  7.5
