        轴用挡圈 C型 SUS304材质 硬度37~46HRC

        条件筛选：

        主体材质 SUS304
        主体表面处理 无
        品名 C型轴用挡圈
        硬度 37~46HRC
        分类 轴用挡圈
        标准号 JIS B 2804-2001

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 硬度 表面处理
            TAS02 C型 SUS304 37~46HRC 一

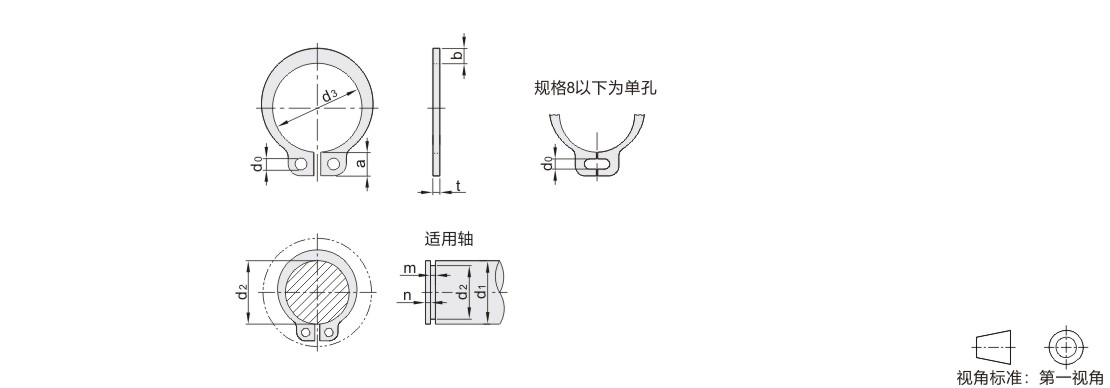

            参数图



            选型表

            型号
            		 挡圈
            		 适用轴(参考)
            代码   规格 d3 t b(约) a(约) d0(min) d1 d2   m n(min)
            TAS02   3.2   2.8  ±0.1 0.25  ±0.03 0.5   1.2  0.7  3.2  3  ±0.04 0.3  +0.1
            0            		 1
            4   3.6  0.7   1.4  4  3.8  ±0.06
              4.8   4.2  0.4  ±0.04 1.1  4.8  4.5  0.45  1.5
            5   4.5  5  4.7
            6  5.5  0.7    2  6  5.7
            7   6.3  0.65  0.8  7  6.5  0.7
            8   7.1  0.9   2.2  8  7.4
            9   8.1  1  1  9  8.4
            10   9.3  ±0.15 1  ±0.05 1.6    3  1.2  10  9.6   0
            -0.09            		 1.15  +0.14
            0
            11   10.2  1.8   3.1  11  10.5   0
            -0.11
            12   11.1  ±0.18  3.2  1.5  12  11.5
            13    12   3.3  13  12.4
            14   12.9  2   3.4  1.7  14  13.4
            15   13.8  2.1   3.5  15  14.3
            16   14.7  2.2   3.6  16  15.2
            17   15.7   3.7  17  16.2
            18   16.5  1.2  ±0.06 2.6    3.8  18  17  1.35
            19   17.5  2.7  2  19  18
            20   18.5  ±0.2  3.9  20  19  0
            -0.21
            21   19.5    4  21  20
            22   20.5   4.1  22  21
            24   22.2  3.1   4.2  24  22.9
            25   23.2   4.3  25  23.9
            26   24.2   4.4  26  24.9
            28   25.9  1.5   4.6  28  26.6  1.65
            29   26.9  3.5   4.7  29  27.6
            30   27.9   4.8  30  28.6
            32   29.6    5  2.5  32  30.3  0
            -0.25
            34   31.5  ±0.25 4   5.3  34  32.3
            35   32.2   5.4  35  33
            36   33.2  1.75  ±0.07 36  34  1.9  2
            38   35.2  4.5   5.6  38  36
            40    37  ±0.4  5.8  40  38
            42   38.5   6.2  42  39.5
            45   41.5  4.8   6.3  45  42.5
            48   44.5   6.5  48  45.5
            50   45.8  2  5   6.7  50  47  2.2
            52   47.8   6.8  52  49
            55   50.8  ±0.45   7  55  52  0
            -0.3
            56   51.8  56  53
            58   53.8  5.5   7.1  58  55
            60   55.8   7.2  60  57
            62   57.8  62  59
            63   58.8   7.3  63  60
            65   60.8  ±0.45 2.5  ±0.08 6.4   7.4  65  62  0
            -0.3             		 2.7  2.5
            68   63.5   7.8  68  65
            70   65.5  70  67
            72   67.5  7   7.9  72  69
            75   70.5  75  72
            78   73.5  7.4   8.1  78  75
            80   74.5   8.2  80  76.5
            82   76.5   8.3  3  82  78.5
            85   79.5  3  ±0.09 8   8.4  85  81.5  0
            -0.35             		 3.2  +0.18
            0             		 3
            90   84.5  ±0.55  8.7  90  86.5
            95   89.5  8.6   9.1  95  91.5
