轴用挡圈 E型弹簧钢材质/SUS304材质

条件筛选：

品名 E型轴用挡圈

分类轴用挡圈

标准号 JIS B 2804-2001

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

3D图库

技术图档

全部型号

3D预览

材质图

参数图

材质图

代码	类型	材质	硬度	表面处理
TAS11	E型	弹簧钢	44~53HRC	ACP(磷酸盐皮膜)
TAS12	E型	SUS304	37~46HRC	—

本产品适用标准：JIS B 2804-2001

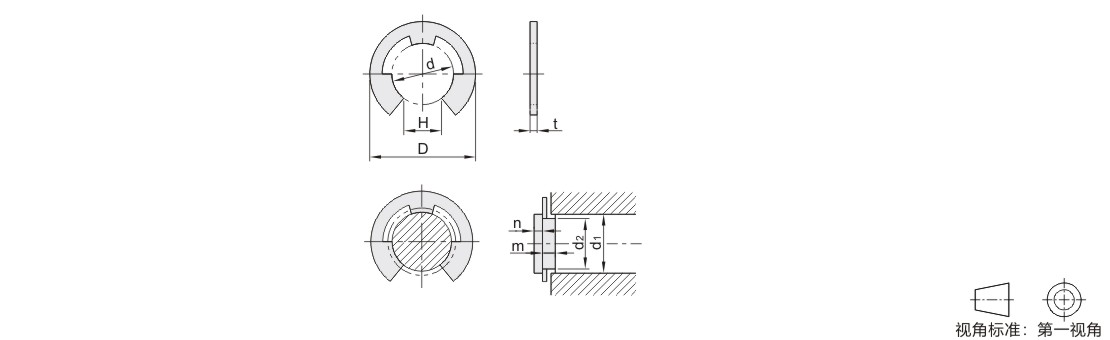

参数图

选型表

型号		挡圈								适用轴(参考)
代码	规格	内径d		外径D		H		t		d1		d2		m		n(min)
代码	规格	内径d		外径D		H		t		大于	以下	d2		m		n(min)
TAS11	1.2	1.2	0 -0.09	3	±0.1	1	0 -0.25	0.3	±0.025	1.4	2	1.23	+0.05 0	0.4	+0.05 0	0.6
	1.5	1.5		4	±0.2	1.3		0.4	±0.03	2	2.5	1.53		0.5		0.8
	1.9	1.9		4.5		1.7				2.5	3	1.93				1
	2	2		5		1.7				2.5	3.2	2.05
	2.3	2.3		6		2				3	4	2.35
	2.5	2.5		6		2.1				3.2	4	2.55
	3	3		7		2.6		0.6	±0.04	4	5	3.05		0.7	+0.01 0
	3.2	3.2	0 -0.12	7		2.8	0 -0.3			4	5	3.25	+0.075 0			1.2
	4	4		9		3.5				5	7	4.05
	5	5		11		4.3				6	8	5.05
	6	6		12		5.2		0.8		7	9	6.05		0.9
	7	7	0 -0.15	14		6.1	0 -0.35			8	11	7.1	+0.09 0			1.5
	8	8		16		6.9				9	12	8.1				1.8
	9	9		18		7.8				10	14	9.1				2
	10	10		20	±0.3	8.7		1	±0.05	11	15	10.15		1.15	+0.14 0	2
	12	12	0 -0.18	23		10.4	0 -0.45	1	±0.05	13	18	12.15	+0.11 0	1.15		2.5
	15	15	0 -0.18	29		13		1.5	±0.06	16	24	15.15	+0.11 0	1.65		3
	19	19	0 -0.21	37		16.5		1.5	±0.06	20	31	19.15	+0.13 0	1.65		3.5
	24	24	0 -0.21	44		20.8	0 -0.5	2	±0.07	25	38	24.15	+0.13 0	2.2		4
TAS12	0.8	0.8	0 -0.08	2	±0.1	0.7	0 -0.25	0.2	±0.02	1	1.4	0.8	+0.05 0	0.3	+0.05 0	0.4
	1.2	1.2	0 -0.09	3	±0.2	1		0.3	±0.025	1.4	2	1.2	+0.06 0	0.4		0.6
	1.5	1.5		4		1.3		0.4	±0.04	2	2.5	1.5		0.5		0.8
	2	2		5		1.7				2.5	3.2	2				1
	2.5	2.5		6		2.1				3.2	4	2.5
	3	3		7		2.6		0.6	±0.03	4	5	3		0.7	+0.1 0
	4	4	0 -0.12	9		3.5	0 -0.3			5	7	4	+0.075 0			1.2
	5	5		11		4.3				6	8	5
	6	6		12		5.2		0.8		7	9	6		0.9
	7	7	0 -0.15	14		6.1	0 -0.35			8	11	7	+0.09 0			1.5
	8	8		16		6.9				9	12	8				1.8
	9	9		18		7.8				10	14	9				2
	10	10		20	±0.3	8.7		1	±0.05	11	15	10		1.15	+0.14 0	2
	12	12	0 -0.18	23		10.4	0 -0.45	1	±0.05	13	18	12	+0.11 0	1.15		2.5
	15	15	0 -0.18	29		13		1.5	±0.06	16	24	15	+0.11 0	1.65		3
	19	19	0 -0.21	37		16.5		1.5	±0.06	20	31	19	+0.13 0	1.65		3.5
	24	24	0 -0.21	44		20.8	0 -0.5	2	±0.07	25	38	24	+0.13 0	2.2		4
