        孔用挡圈 C型孔用反向挡圈 弹簧钢材质 硬度44~53HRC ACP(磷酸盐皮膜)

        条件筛选：

        主体材质 弹簧钢
        主体表面处理 ACP(磷酸盐皮膜)
        品名 C型孔用反向挡圈
        硬度 44~53HRC
        分类 孔用挡圈

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 硬度 表面处理
            TAS41 C型孔用反向挡圈 弹簧钢 44~53HRC ACP(磷酸盐皮膜)

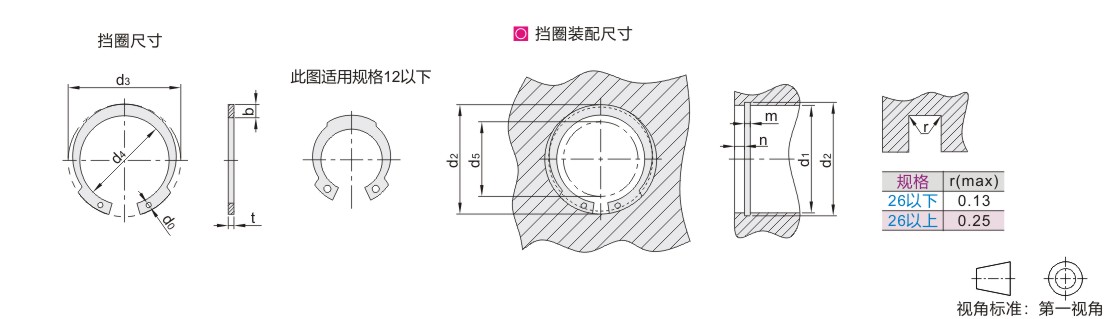

            参数图



            选型表

            型号
            		 挡圈尺寸
            		 d5
            		 适用孔(参考)
            代码 规格 d3 d4
            (参考)            		 t b d0 d1 d2 m n(min)
            基本尺寸 公差 基本尺寸 公差 基本尺寸 公差 基本尺寸 公差 基本尺寸 公差
            TAS41 10  11.1 ±0.18 7.7  1  ±0.05 1.7  0.9  ±0.3 5.9  10  10.4  +0.11
            0             		 1.5  +0.14
            0             		 1.15
            11  12.2 8.6  1.8  6.6  11  11.4
            12  13.3 9.7  7.6  12  12.5
            13  14.1 10.9  1.6  9  13  13.6
            14  15.1 11.7  1.7  9.8  14  14.6
            15  16.2 12.6  1.8  10.6  15  15.7
            16  17.3 13.5  1.9  11.4  16  16.8
            17  18.3 ±0.2 14.3  2  12.2  17  17.8
            18  19.5 15.3  2.1  1  13  18  19  +0.21
            0
            19  20.5 16.1  2.2  13.8  19  20
            20  21.5 16.9  2.3  14.5  20  21
            21  22.5 17.7  2.4  1.2  ±0.4 15  21  22
            22  23.5 18.7  16  22  23
            24  25.9 20.7  1.2  ±0.06 2.6  17.5  24  25.2  1.8  1.35
            25  26.9 21.5  2.7  18.5  25  26.2
            26  27.9 22.3  2.8  19  26  27.2
            28  30.1 ±0.25 24.1  3  20.5  28  29.4  2.1
            30  32.1 25.7  3.2  1.4  22.5  30  31.4  +0.25
            0
            32  34.4 27.4  3.5  1.6  23.5  32  33.7  2.55
            34  36.5 29.1  1.5  3.7  25  34  35.7  1.65
            35  37.8 30  3.9  26  35  37  3
            37  39.8 31.6  4.1  27.5  37  39
            38  40.8 32.4  4.2  28  38  40
            40  43.5 ±0.4 34.7  1.75  ±0.07 4.4  2  30  40  42.5  3.75  1.9
            42  45.5 36.3  4.6  ±0.5 31  42  44.5
            45  48.5 38.9  4.8  33  45  47.5
            47  50.5 ±0.45 40.7  4.9  35  47  49.5
            48  51.5 41.5  5  36  48  50.5  +0.3
            0
            50  54.2 44  2  5.1  2.2  38  50  53  4.5  2.2
            52  56.2 45.8  5.2  40  52  55
            55  59.2 48  5.6  42  55  58
            60  64.2 52  6.1  2.5  46  60  63
            62  66.2 53.6  6.3  2.8  47  62  65
            68  72.5 58.5  2.5  ±0.08 7  3.2  52  68  71  2.7
            75  79.5 63.9  7.8  ±0.7 57  75  78
            78  82.5 ±0.55 66.3  8.1  59  78  81  +0.35
            0
            80  85.5 68.9  8.3  61  80  83.5  5.25  +0.18
            0
            90  95.5 76.7  3  ±0.09 9.4  4  68  90  93.5  3.2
