        医疗孔用挡圈 C型日标 SUS304材质 硬度30~40HRC

        条件筛选：

        主体材质 SUS304
        品名 C型孔用挡圈
        硬度 30~40HRC
        表面处理 无
        分类 孔用挡圈
        标准号 JIS B 2804-2001

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 硬度 适用标准
            国标 相当
            Y-JAD91 C型 0Cr18Ni9 SUS304 30~40HRC JIS B 2804-2001

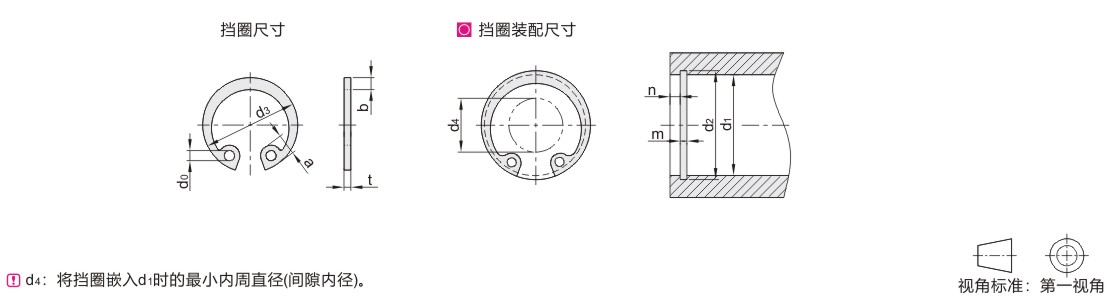

            参数图



            选型表

            型号
            		 挡圈
            		 参考 适用于孔(参考)
            代码 规格 d3 t b
            (约)            		 a
            (约)            		 d0
            (min)            		 d4 d1 d2 m n(min)
            Y-JAD91 6 6.7 ±0.18 0.4 ±0.03 0.7 1.6 0.8 2.5 6 6.25 +0.04
            0              		 0.5 +0.10
            0             		 0.5
            7 7.7 0.8 1.7 3 7 7.3 +0.06
            0
            8 8.8 0.9 3.5 8 8.4 0.6
            9 9.8 0.6 ±0.04 1.1 2.2 4 9 9.4 0.7
            10 10.7 1 ±0.05 1.5 2.8 1.2 10 10.4 +0.11
            0            		 1.15 +0.14
            0              		 1.5
            11 11.8 3 11 11.4
            12 13 1.7 3.1 1.5 5 12 12.5
            13 14.1 6 13 13.6
            14 15.1 1.9 3.6 1.7 7 14 14.6
            15 16.2 8 15 15.7
            16 17.3 3.7 16 16.8
            17 18.3 ±0.2 3.8 9 17 17.8
            18 19.5 2.4 4 10 18 19 +0.21
            0
            19 20.5 2.5 2 11 19 20
            20 21.5 12 20 21
            22 23.5 4.1 13 22 23
            24 25.9 1.2 ±0.06 4.3 15 24 25.2 1.35
            25 26.9 3 4.4 16 25 26.2
            26 27.9 4.6 26 27.2
            28 30.1 ±0.25 18 28 29.4
            30 32.1 4.7 20 30 31.4 +0.25
            0
            32 34.4 3.5 5.2 2.5 21 32 33.7
            34 36.6 (1.6) 23 34 35.7 (1.75)
            35 37.8 24 35 37 2
            36 38.8 25 36 38
            37 39.8 26 37 39
            38 40.8 4 5.3 27 38 40
            39 42.5 ±0.4 ±0.07 5.4 39 41.2
            40 43.5 1.8 5.7 28 40 42.5 1.95
            42 45.5 30 42 44.5
            45 48.5 4.5 33 45 47.5
            46 49.5 ±0.45 46 48.5
            47 50.5 6.1 34 47 49.5
            48 51.5 35 48 50.5 +0.30
            0
            50 54.2 2 6.5 37 50 53 2.2
            52 56.2 5.1 39 52 55
            55 59.2 41 55 58
            56 60.2 6.6 42 56 59
            58 62.2 44 58 61
            60 64.2 5.5 6.8 46 60 63
            62 66.2 6.9 48 62 65
            63 67.2 49 63 66
            65 69.2 2.5 ±0.08 6 7.4 50 65 68 2.7 2.5
            68 72.5 53 68 71
            70 74.5 55 70 73
            72 76.5 6.6 57 72 75
            75 79.5 7.8 60 75 78
            80 85.5 ±0.55 7 8 64 80 83.5 +0.35
            0
            85 90.5 3 ±0.09 3 69 85 88.5 3.2 +0.18
            0              		 3
            90 95.5 7.6 8.3 73 90 93.5
            95 100.5 8 8.5 77 95 98.5



            ()厚度(t)=1.6mm，暂且可以把它作为1.5mm，此时m=1.65。
