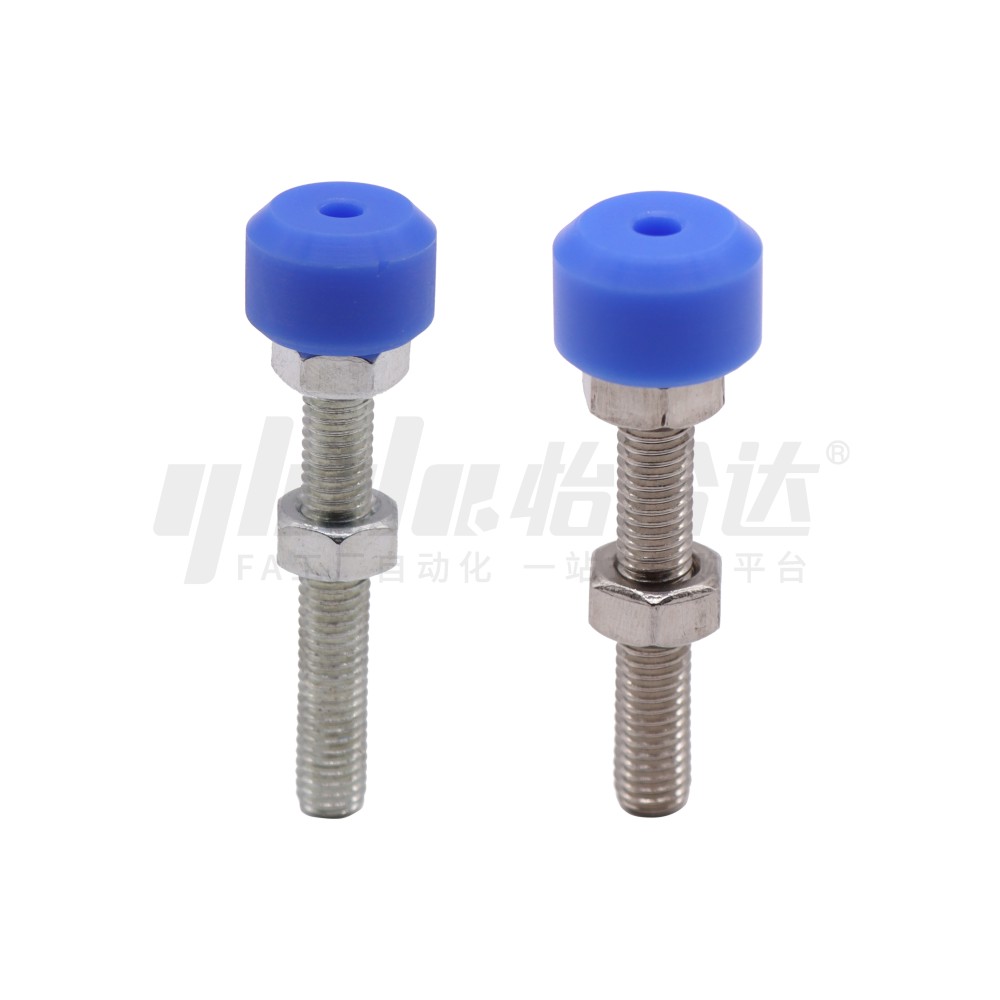

        内六角圆柱头带挡块螺钉 调节型尾部平端型 挡块材质MC尼龙 全牙 粗牙

        条件筛选：

        类型 标准型
        品名 内六角圆柱头带挡块螺钉
        外形特征 调节型
        螺纹种类 粗牙
        螺帽材质 SS400
        强度等级 8.8
        分类 内六角螺钉
        螺纹结构 全牙
        挡块形状 内六角头
        挡块材质 MC尼龙
        尾部形状 平端
        挡块颜色 蓝色

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 螺纹
            		 主体
            		 挡块
            		 附件(六角螺帽)
            材质 表面处理 强度等级 材质 硬度 颜色 材质 表面处理 数量
            TDC63 调节型
            		 内六角
            圆柱挡块
            		 粗牙
            		 SCM435 镀锌 8.8 MC尼龙 — 蓝色
            		 SS400 镀锌 2PCS
            TDC72 SUS304 — — SUS304 —



            挡块采用烧结工艺。
            适用支撑大型工件。

            螺母T厚度标准：TDC63依据GB/T 6170 ；TDC72依据DIN 934。

            使用注意事项：

                螺栓和MC尼龙用粘接剂粘接；

                使用时请使螺母A接触MC尼龙；

                过度用力可能会导致MC尼龙破损；

                请勿在受力方向B处使用。
            紧固时请使用内六角孔而非螺母A。

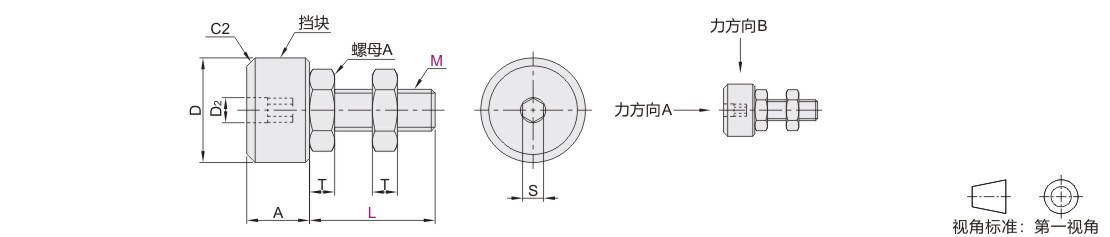

            参数图



            选型表

            型号
            		 L
            		 D
            		 D2
            		 A
            		 S
            		 T
            (TDC63)
            		 T
            (TDC72)
            代码 M max min max min
            (SCM435)
            TDC63
            (SUS304)
            TDC72            		 4 10  16  20  25  30 10 2.4 7 2 3.2 2.9 3.2 2.9
            5       16  20  25  30  40 12 3 9 2.5 4.7 4.4 4 3.7
            6       16  20  25  30  40  50 15 3.5 10 3 5.2 4.9 5 4.7
            8                   25  30  40  50 20 4.7 13 4 6.8 6.44 6.5 6.14
            10                         30  40  50 25 6 15 5 8.4 8.04 8 7.64
            12                         30  40  50 30 7 18 6 10.8 10.37 10 9.64
            16                         30  40  50 40 9.5 22 8 14.8 14.1 13 12.3





            使用示例





            作为机械手的夹具夹取工件。
