      公称直径M(mm)

      长度L(mm)

      查看大图

      图片仅供参考，请以已选的规格为准

        RoHS认证

        内六角圆柱头带挡块螺钉 调节型尾部平端型 挡块材质低回弹聚氨酯 全牙 粗牙

        条件筛选：

        类型 标准型
        主体材质 SUS304
        品名 内六角圆柱头带挡块螺钉
        外形特征 调节型
        螺帽材质 SUS304
        分类 内六角螺钉
        种类 带挡块螺钉
        挡块形状 内六角头
        挡块材质 低回弹聚氨酯
        尾部形状 平端
        挡块硬度 肖氏A70
        挡块颜色 灰色

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 螺纹
            		 主体 挡块
            		 附件(1个六角螺帽)
            材质 材质 颜色 硬度 材质
            Y-JAB26     调节型  内六角圆柱挡块
            		 粗牙
            		 SUS304 低回弹聚氨酯 灰色 肖氏A70 SUS304



             挡块采用烧结工艺。

             适用支撑大型工件。

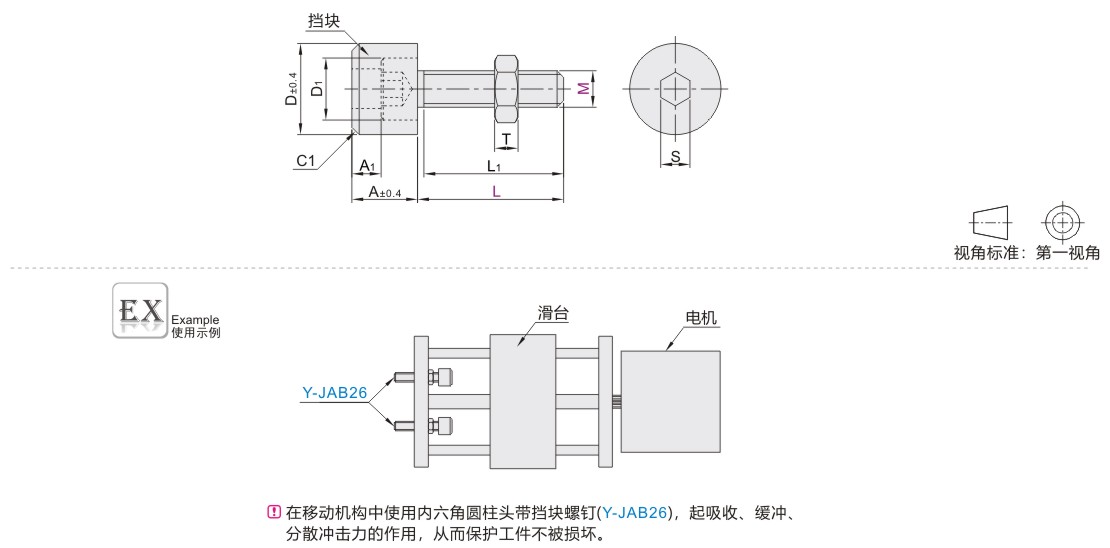

            参数图



            选型表

            型号 L L1 A A1 D D1 S T
            代码 M
            Y-JAB26 3 10  16 全螺纹 6 3 7.5 5.5 2.5 2.4
            4 10  16  20  25  30* 全螺纹(20) 7 10 7 3 3.2
            5 10  16  20  25  30  40* 全螺纹(22) 9 4 12.5 8.5 4 4.5
            6 10  16  20  25  30  40*  50* 全螺纹(24) 10 15 10 5 5
            8 10  16  20  25  30  40*  50*  60* 全螺纹(28) 13 5 20 13 6 6.5
            10 10  16  20  25  30  40    50*  60*  70* 全螺纹(32) 15 25 16 8 8
            12       16  20  25  30  40  50 全螺纹 18 6 30 18 10 10
            16             20  25  30  40  50  60 全螺纹 22 40 24 14 14.5



            带*L尺寸的L1值为()内尺寸，并非全螺纹。
