        内六角圆柱头带挡块螺钉 调节型内六角圆柱挡块 挡块材质低回弹聚氨酯 全牙/半牙 粗牙

        条件筛选：

        类型 标准型
        主体材质 SUS304
        主体表面处理 无
        品名 内六角圆柱头带挡块螺钉
        外形特征 调节型
        螺纹种类 粗牙
        分类 内六角螺钉
        螺纹结构 全牙/半牙
        挡块形状 内六角头
        挡块材质 低回弹聚氨酯
        尾部形状 平端
        挡块硬度 肖氏A70
        挡块颜色 灰色

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 螺纹
            		 主体
            		 挡块
            		 附件(六角螺帽)
            材质 表面处理 强度等级 材质 硬度 颜色 材质 表面处理 数量
            TDC66 调节型 内六角
            圆柱挡块            		 粗牙 SUS304 — — 低回弹聚氨酯 肖氏A70 灰色 SUS304 — 1PCS



            挡块采用烧结工艺。
            适用支撑大型工件。

            螺母T厚度标准：依据DIN 934。

            在移动机构中使用内六角圆柱头带挡块螺钉(TDC66)，起吸收、缓冲、分散冲击力的作用 ，从而保护工件不被损坏。

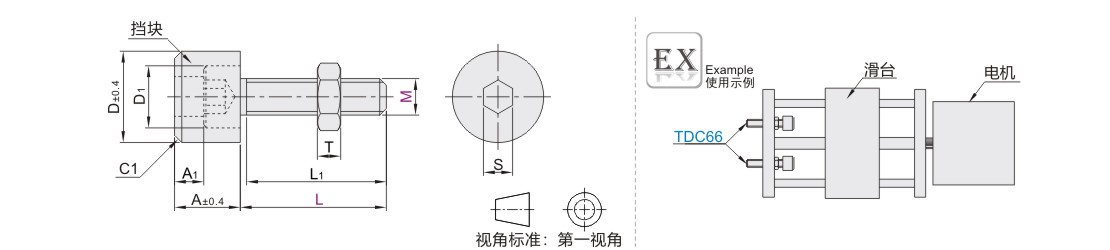

            参数图





            选型表

            型号
            		 L
            		 L1
            		 A
            		 A1
            		 D
            		 D1
            		 S
            		 T
            代码 M max min
            TDC66 3 10  16 全螺纹 6 3 7.5 5.5 2.5 2.4 2.15
            4 10  16  20  25  30* 全螺纹(20) 7 10 7 3 3.2 2.9
            5 10  16  20  25  30  40* 全螺纹(22) 9 4 12.5 8.5 4 4 3.7
            6 10  16  20  25  30  40*  50* 全螺纹(24) 10 15 10 5 5 4.7
            8 10  16  20  25  30  40*  50*  60* 全螺纹(28) 13 5 20 13 6 6.5 6.14
            10 10  16  20  25  30  40*  50*  60*  70*  全螺纹(32) 15 25 16 8 8 7.64
            12       16  20  25  30  40    50 全螺纹 18 6 30 18 10 10 9.64
            16             20  25  30  40    50  60 全螺纹 22 40 24 14 13 12.3



            带*L尺寸的L1值为()内尺寸，并非全螺纹。

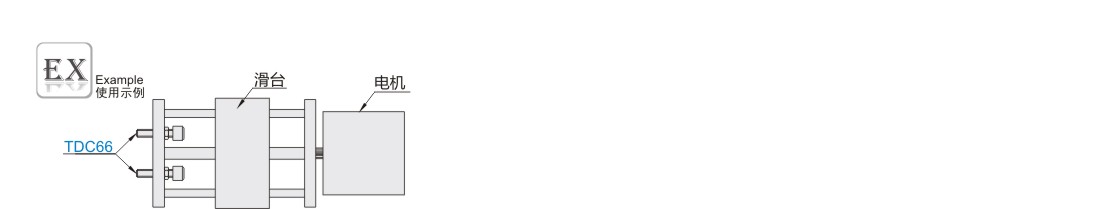

            使用示例



            在移动机构中使用内六角圆柱头带挡块螺钉(TDC66)，起吸收、缓冲、分散冲击力的作用 ，从而保护工件不被损坏。
