内六角圆柱头带挡块螺钉 调节型尾部平端型 挡块材质聚氨酯 标准型/ 防静电型 全牙 粗牙
条件筛选：
品名 内六角圆柱头带挡块螺钉
外形特征 调节型
螺纹种类 粗牙
螺帽材质 SS400
强度等级 10.9
分类 内六角螺钉
螺纹结构 全牙/半牙
挡块形状 内六角头
挡块材质 聚氨酯
尾部形状 平端
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
螺纹 |
主体 |
挡块 |
防静电值 |
附件(六角螺帽) |
||||||||
| 材质 | 表面处理 | 强度等级 | 材质 | 硬度 | 颜色 | 材质 | 表面处理 | 数量 | ||||||
| TDC61 | 调节型 | 内六角 圆柱挡块 |
标准型 | 粗牙 | SCM435 | 铬酸盐 光泽处理 |
10.9 | 聚氨酯 | 肖氏A90 | 黑色 | — | SS400 | 铬酸盐 光泽处理 |
1PCS |
| TDC62 | 肖氏A70 | 蓝色 | ||||||||||||
| TDC51 | SUS304 | — | — | 肖氏A90 | 黑色 | SUS304 | — | |||||||
| TDC52 | 肖氏A70 | 蓝色 | ||||||||||||
| TDC53 | 防静电型 | SCM435 | 铬酸盐 光泽处理 |
10.9 | 肖氏A90 | 黑色 | 10⁶~10⁹Ω | SS400 | 铬酸盐 光泽处理 |
|||||
| TDC54 | 肖氏A70 | 蓝色 | ||||||||||||
挡块采用烧结工艺。 适用支撑大型工件。
螺母T厚度标准：TDC61/62/53/54依据GB/T 6170 ；TDC51/52依据DIN 934。

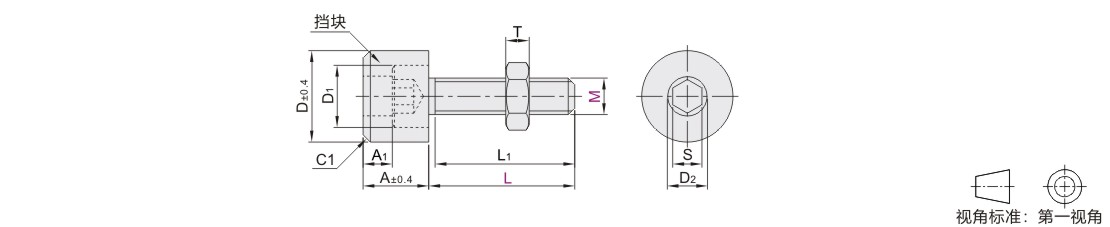

参数图
SCM435
| 型号 |
L |
L1 |
A |
A1 |
D |
D1 |
D2 |
S |
T |
|||
| 代码 | M | TDC61/TDC53 | TDC62/TDC54 | max | min | |||||||
|
标准型
|
3 | 10 16 | 10 16 | 全螺纹 | 6 | 3 | 7.5 | 5.5 | 3.3 | 2.5 | 2.4 | 2.15 |
| 4 | 10 16 20 25 30* | 10 16 20 25 30* | 全螺纹(20) | 7 | 10 | 7 | 4.2 | 3 | 3.2 | 2.9 | ||
| 5 | 10 16 20 25 30 40* | 16 20 25 30 40* | 全螺纹(22) | 9 | 4 | 12.5 | 8.5 | 5.5 | 4 | 4.7 | 4.4 | |
| 6 | 10 16 20 25 30 40* 50* | 16 20 25 30 40* 50* | 全螺纹(24) | 10 | 15 | 10 | 6 | 5 | 5.2 | 4.9 | ||
| 8 | 10 16 20 25 30 40* 50* 60* | 25 30 40* 50* 60* | 全螺纹(28) | 13 | 5 | 20 | 13 | 7.3 | 6 | 6.8 | 6.44 | |
| 10 | 10 16 20 25 30 40 50* 60* 70* | 30 40 50* 60* 70* | 全螺纹(32) | 15 | 25 | 16 | 10 | 8 | 8.4 | 8.04 | ||
| 12 | 16 20 25 30 40 | — | 全螺纹 | 18 | 6 | 30 | 18 | 13 | 10 | 10.8 | 10.37 | |
| 16 | 20 25 30 40 | 全螺纹 | 22 | 40 | 24 | 17 | 14 | 14.8 | 14.1 | |||
带*L尺寸的L1值为( )内尺寸，并非全螺纹。
SUS304
| 型号 |
L |
L1 |
A |
A1 |
D |
D1 |
D2 |
S |
T |
|||
| 代码 | M | TDC51 | TDC52 | max | min | |||||||
| 标准型 TDC51 TDC52 |
3 | 10 16 | 10 16 | 全螺纹 | 6 | 3 | 7.5 | 5.5 | 3.3 | 2.5 | 2.4 | 2.15 |
| 4 | 10 16 20 25 30 | 10 16 20 25 30 | 7 | 10 | 7 | 4.2 | 3 | 3.2 | 2.9 | |||
| 4A | 30 | 30 | 20 | |||||||||
| 5 | 10 16 20 25 30 40 | 16 20 25 30 40 | 全螺纹 | 9 | 4 | 12.5 | 8.5 | 5.5 | 4 | 4 | 3.7 | |
| 5A | 40 | 40 | 22 | |||||||||
| 6 | 10 16 20 25 30 40 50 | 16 20 25 30 40 50 | 全螺纹 | 10 | 15 | 10 | 6 | 5 | 5 | 4.7 | ||
| 6A | 40 50 | 40 50 | 24 | |||||||||
| 8 | 10 16 20 25 30 40 50 60 | 25 30 40 50 60 | 全螺纹 | 13 | 5 | 20 | 13 | 7.3 | 6 | 6.5 | 6.14 | |
| 8A | 40 50 60 | 40 50 60 | 28 | |||||||||
| 10 | 10 16 20 25 30 40 50 60 70 | 30 40 50 60 70 | 全螺纹 | 15 | 25 | 16 | 10 | 8 | 8 | 7.64 | ||
| 10A | 50 60 70 | 50 60 70 | 32 | |||||||||
| 12 | 16 20 25 30 40 | — | 全螺纹 | 18 | 6 | 30 | 18 | 13 | 10 | 10 | 9.64 | |
| 16 | 20 25 30 40 | 22 | 40 | 24 | 17 | 14 | 13 | 12.3 | ||||
-
