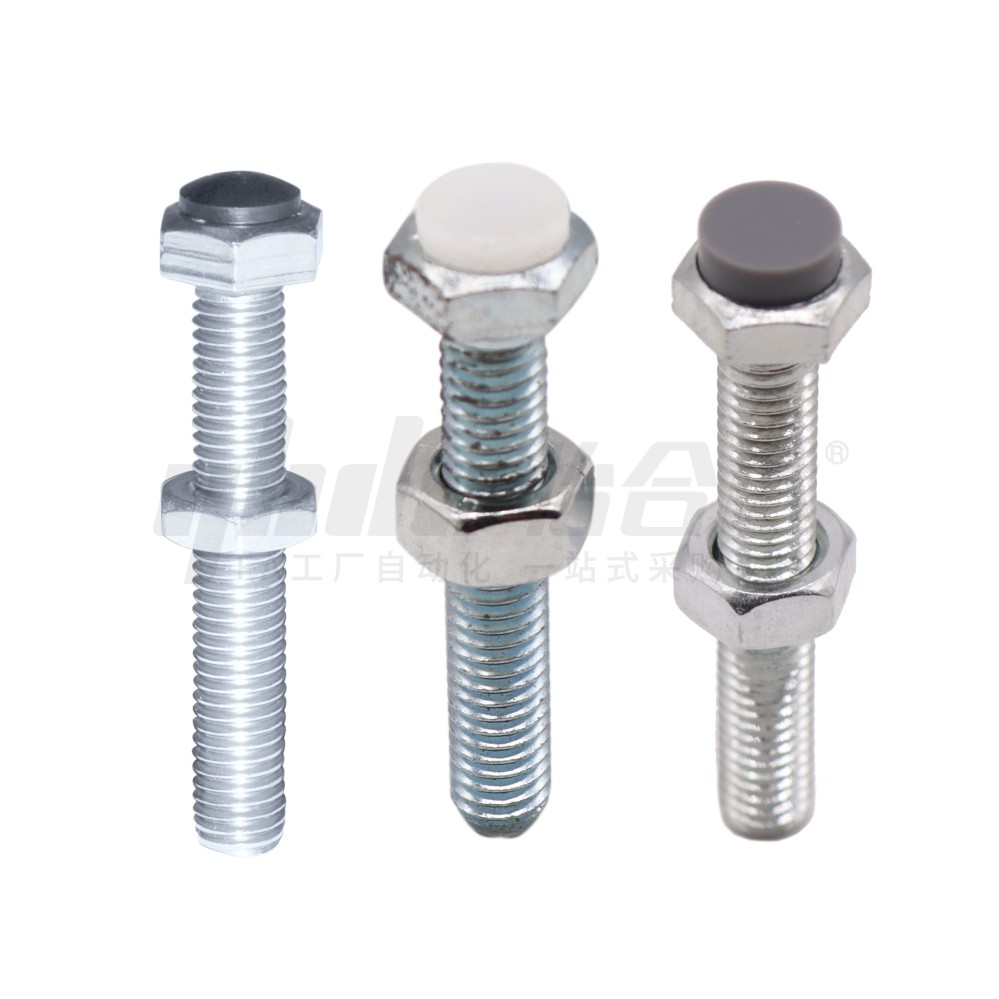

        六角头带挡块螺栓 平头型尾部平端型 标准型/ 防静电型 全牙 粗牙

        条件筛选：

        品名 六角头带挡块螺栓
        外形特征 调节型
        螺纹种类 粗牙
        螺帽材质 SS400
        强度等级 10.9
        分类 六角头螺钉
        螺纹结构 全牙
        挡块形状 平头型
        尾部形状 平端

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 螺纹
            		 主体 挡块 防静电值
            		  附件(1个六角螺帽）
            材质 表面处理 强度等级 材质 颜色 硬度 材质 表面处理
            TDB51 平头型


            		 标准型 粗牙 SCM435 光泽镀锌 10.9  聚氨酯 黑色 肖氏A90 — SS400 光泽镀锌
            TDB56 聚甲醛 白色 —
            TDB61 低回弹聚氨酯 灰色 肖氏 A70
            TDB66 硅胶 浅灰色
            TDB71 SUS304 — — 聚氨酯 黑色 肖氏A90 SUS304
            相当            		 —
            TDB76 聚甲醛 白色 —
            TDB86 硅胶 浅灰色 肖氏A70
            TDB52 防静电型 SCM435 光泽镀锌 10.9 聚氨酯 黑色 肖氏A90 10⁶~10⁹Ω SS400 光泽镀锌
            TBD72 SUS304 — — SUS304相当 —





            适用于中小型移动机构和定位机构 ，如需支撑大型工件 ，推荐选择挡块烧结工艺的产品
                (TDC61/TDC62/TDC63/TDC66/TDC71/TDC72/TDC41/TDC42)。
             挡块采用粘结工艺。
            螺母T厚度标准：TDB51/52/56/61/66依据GB/T 6170 ；TDB71/72/76/86依据DIN 934。

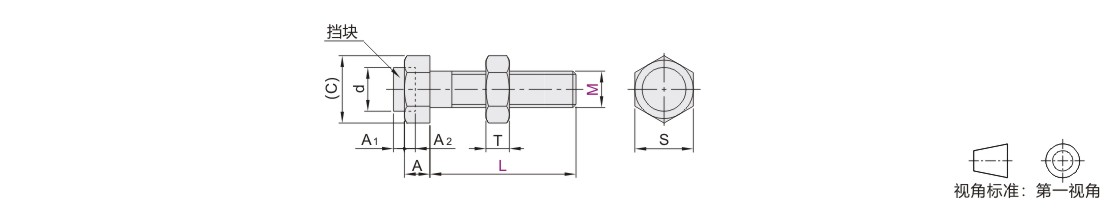

            参数图



            选型表

            型号
            		 L
            		 d
            		 A
            		 A1
            		 A2
            		 S
            		 (C)
            		 T
            (TDB51/52/56/61/66)
            		 T
            (TDB71/72/76/86)
            代码 M max min max min
            (SCM435)    (SUS304)
            TDB51        TDB71
            TDB52        TDB72
            TDB56        TDB76
            TDB61        TDB86
            TDB66                               		 3 15  16  20  25  30  35  40 3.5 2 1.5 0.7 5.5 6.4 2.4 2.15 2.4 2.15
            4 15  16  20  25  30  35  40 5 2.8 1.5 7 8.1 3.2 2.9 3.2 2.9
            5 15  16  20  25  30  35  40  45  50 6 3.5 8 9.2 4.7 4.4 4 3.7
            6       20  25  30  35  40  45  50  60 8 4 2 2 10 11.5 5.2 4.9 5 4.7
            8       20  25  30  35  40  45  50  60 10 5.5 13 15 6.8 6.44 6.5 6.14
            10       20  25  30  35  40  45  50  60  70 13 7 17 19.6 8.4 8.04 8 7.64
            12                   30        40         50  60  70 15 8 19 21.9 10.8 10.37 10 9.64
