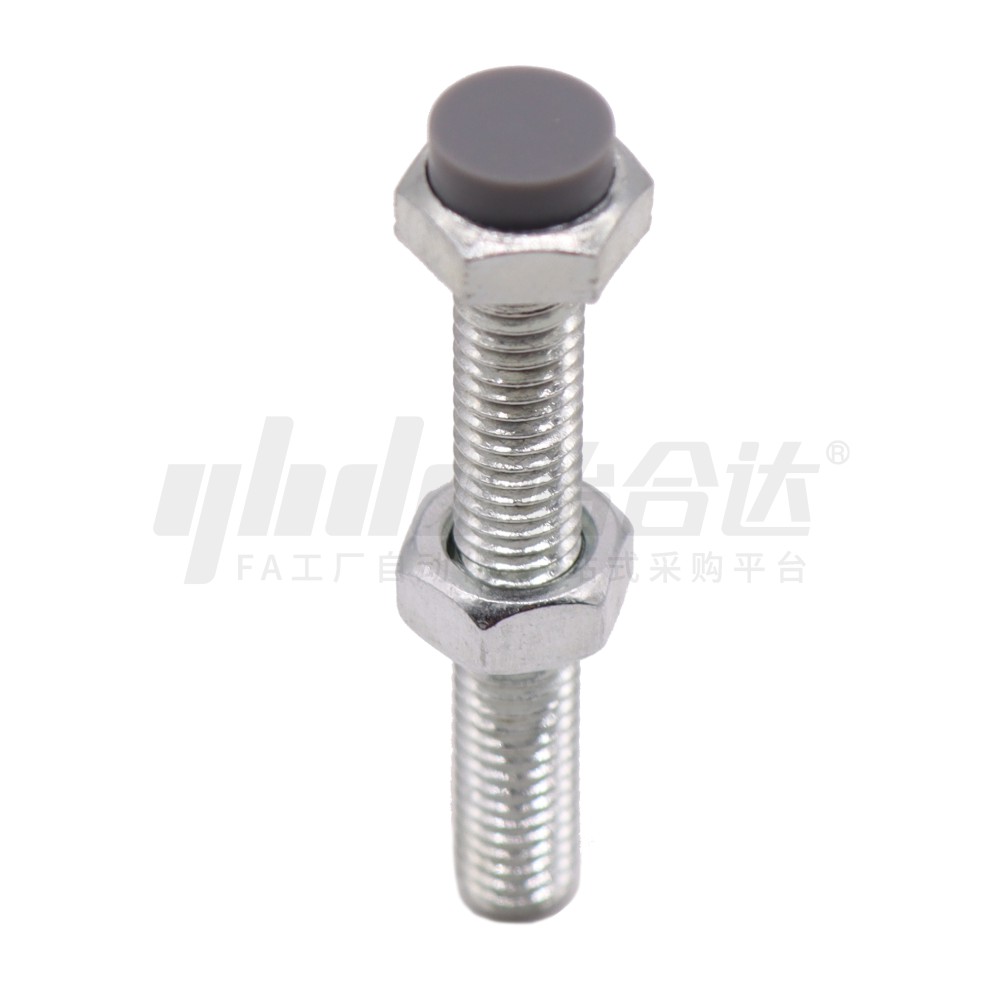

        六角头带挡块螺栓 经济型 调节型·尾部平端型

        品牌名称：

        怡合达

        条件筛选：

        类型 经济型
        销售方式 PCS
        品名 六角头带挡块螺栓
        外形特征 调节型
        螺纹种类 粗牙
        强度等级 10.9
        分类 六角头螺钉
        种类 带挡块螺钉
        螺纹结构 全牙
        挡块形状 平头型
        尾部形状 平端
        螺帽表面处理 光泽镀锌

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 螺纹 主体 挡块 附件(1个六角螺帽)
            材质 表面处理 强度等级 材质 颜色 硬度 材质 表面处理
            E-TDB51 平头型 经济型 粗牙 SCM435 光泽镀锌 10.9  聚氨酯 黑色 肖氏A90 SS400 光泽镀锌
            E-TDB71 SUS304 一 一 SUS304 一
            E-TDB86 硅胶 浅灰色 肖氏A70

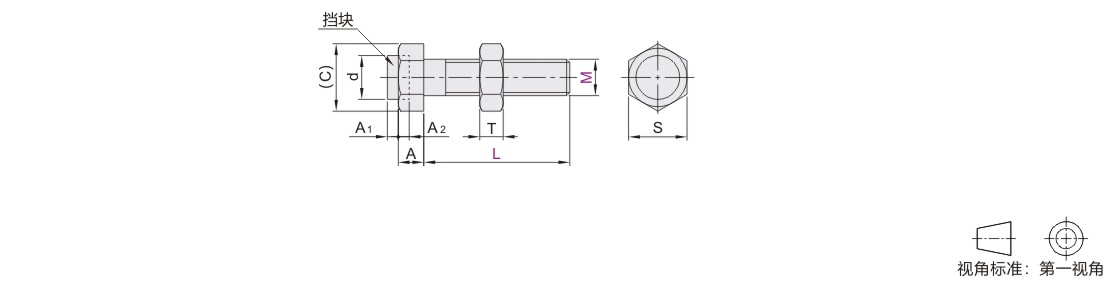

            参数图


            选型表

            型号 L d A A1 A2 S (C) T
            代码 M max min
            E-TDB51 5 16  20  25  30  35 6 3.5 1.5 1.5 8 9.2 4.7 4.4
            6                       30  35  40       50  60 8 4 2 2 10 11.5 5.2 4.9
            8                       30  35  40       50  60 10 5.5 13 15 6.8 6.44
            10                                      40       50  60  70 13 7 17 19.6 8.4 8.04
            12                                                   50  60  70 15 8 19 21.9 10.8 10.37
            E-TDB71 4 16  20 5 2.8 1.5 1.5 7 8.1 3.2 2.9
            5 16        25  30 6 3.5 8 9.2 4 3.7
            6                      30  35  40         50  60 8 4 2 2 10 11.5 5 4.7
            8                      30  35  40  45  50  60 10 5.5 13 15 6.5 6.14
            10                                    40          50  60  70 13 7 17 19.6 8 7.64
            12                                                   50  60  70 15 8 19 21.9 10 9.64
            E-TDB86 4 16  20 5 2.8 1.5 1.5 7 8.1 3.2 2.9
            5        20         30 6 3.5 8 9.2 4 3.7
            6        20  25  30  35  40 8 4 2 2 10 11.5 5 4.7
            8                       30  35  40        50  60 10 5.5 13 15 6.5 6.14
            10                                      40        50         70 13 7 17 19.6 8 7.64
