        侧向旋转吊环 侧向型 合金钢材质 橙色 烤漆（橙色）

        条件筛选：

        主体材质 合金钢
        主体表面处理 烤漆(橙色)
        品名 侧向旋转吊环
        分类 吊环螺钉

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            TCC52 侧向旋转吊环 侧向型 合金钢 烤漆



            特性：
            ● 起重吊环上所采用的锻造合金钢均经过
               淬火和回火处理；
            ● 起重吊环均可360°全周旋转，且具有180°
               支点绕轴旋转功能；
            ● 验证载荷为工作荷载极限的2.5倍，且已
               经获得相关认证；
            ● 以1.5倍工作荷载极限的作用力进行20000
               次疲劳极限测试；
            ● 垂直翻转达100%,限定量最大角度90度；
            ● 产品经100%磁粉探伤检验。

            因烤漆工艺，可能会导致产品吊装处部分区域未能烤漆。

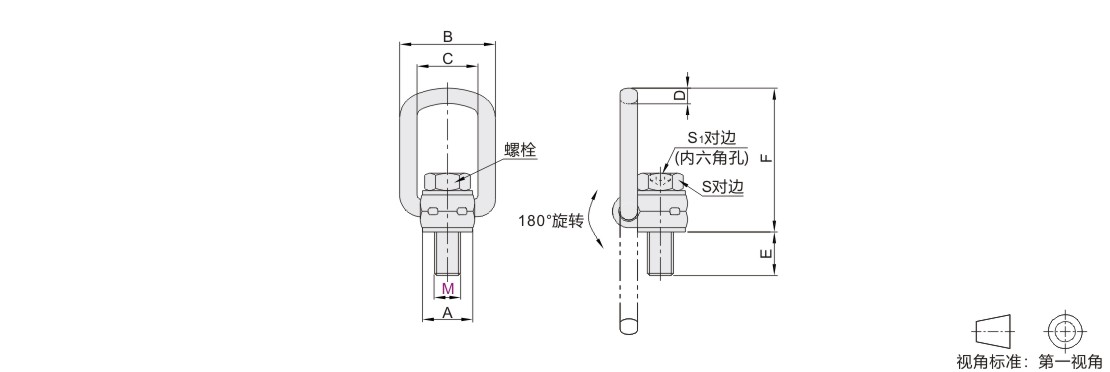

            参数图



            选型表

            型号 M 安全系数
            		 C
            		 E A B
            		 D
            		 F
            		 S1
            		 S
            		 净重(kg)
            代码 规格
            TCC52 0.3T 8 4 37 11 34 57 14 98.5 6 13 0.5
            0.63T 10 16 16
            1T 12 18 8 18
            1.2T 14 21 10 21
            1.5T 16 24 24
            2T 18 54 26 50 82 16.5 143 12 27 1.5
            2.5T 20 30 30
            3T 22 34
            4T 24 36 14 36
            27 65 38 60 99 22 170 17 41 3
            5T 30 48 46 3.5
            6T 33 54 174 22 55
            7T 36
            8T 36 85 62 77 123 27 226.5 6
            39
            10T 42 72 65 6.5
            15T 42 104 63 95 158 36 257.5
            		 11
            45
            20T 48 72 27 75 12
            52
            22T 56 84 85 15
            22.5T 64 100 114 264.5 32 95 16.3



            工作极限载荷

            吊环
            安装方式
            吊环数量 1 2 1 2 2 2 2 3~4 3~4 3~4
            起吊角度 0° 0° 90° 90°  0~45° 45~60° 不对称  0~45° 45~60° 不对称
            型号 螺纹 工作极限载荷(吨)
            代码 规格
            TCC52 0.3T M8 0.3 0.6 0.3 0.6 0.42 0.3 0.3 0.63 0.45 0.3
            0.63T M10 0.63 1.26 0.63 1.26 0.88 0.63 0.63 1.32 0.95 0.63
            1T M12 1 2 1 2 1.4 1 1 2.1 1.5 1
            1.2T M14 1.2 2.4 1.2 2.4 1.7 1.2 1.2 2.5 1.8 1.2
            1.5T M16 1.5 3 1.5 3 2.1 1.5 1.5 3.1 2.2 1.5
            2T M18 2 4 2 4 2.8 2 2 4.2 3 2
            2.5T M20 2.5 5 2.5 5 3.5 2.5 2.5 5.2 3.7 2.5
            3T M22 3 6 3 6 4.2 3 3 6.3 4.5 3
            4T M24 4 8 4 8 5.6 4 4 8.4 6 4
            M27
            5T M30 5 10 5 10 7 5 5 10.5 7.5 5
            6T M33 6 12 6 12 8.5 6 6 12.7 9 6
            7T M36 7 14 7 14 9.8 7 7 14.7 10.5 7
            8T M36 8 16 8 16 11.2 8 8 16.8 12 8
            M39
            10T M42 10 20 10 20 14 10 10 21 15 10
            15T M42 15 30 15 30 21 15 15 31.5 22.5 15
            M45
            20T M48 20 40 20 40 28 20 20 42 30 20
            M52
            22T M56 22 44 22 44 30.8 22 22 46.2 33 22
            22.5T M64 22.5 45 22.5 45 31.5 22.5 22.5 47.25 33.75 22.5
