        旋转吊环 重载荷 合金钢材质 橙色 烤漆（橙色）

        条件筛选：

        类型 重载荷
        主体材质 合金钢
        主体表面处理 烤漆(橙色)
        品名 旋转吊环
        分类 吊环螺钉

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            TCC13 重载荷 合金钢 烤漆(橙色)



            产品特点：
            ● 吊环采用G80 级高强度的铬钼合金钢锻造成型，并均经过调质(淬火和回火)处理，确保吊环的强度及韧性；
            ● 吊环可360°旋转，180°翻转起吊，在任意受力方向确保有4倍安全系数；
            ● 吊环螺纹100%经过通止规检测，螺纹外径公差符合6g精度；
            ● 产品经过磁粉探伤，确保产品无裂纹；
            ● 以1.5倍工作极限荷载的作用力，进行20000次的动态抗疲劳极限测试。

            使用说明
            ● 螺纹孔有足够深度，确保吊环螺栓全部旋入；
            ● 吊环螺栓牢牢固定，与接触面紧密贴合(用扳
               手旋入，不允许用工具加力锁紧);
            ● 载荷环在垂直吊装方向时荷重可以达到最高；
            ● 需严格按产品操作使用说明书进行操作。

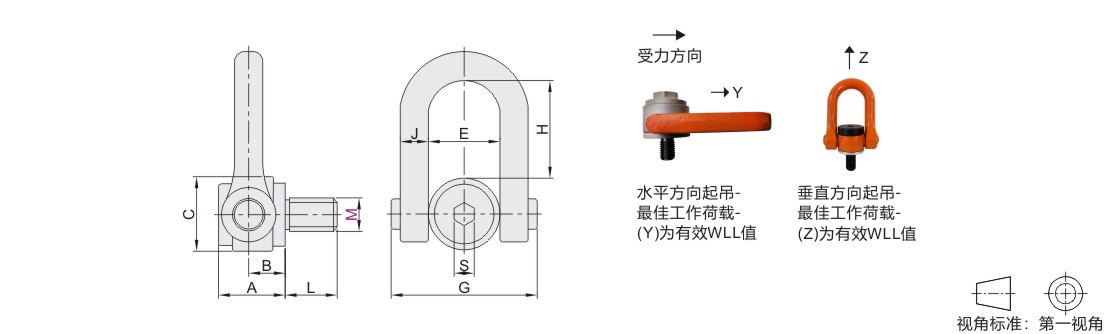

            参数图



            选型表

            型号
            		 M

            安全
            系数

            		 L
            		 S
            		 A
            		 B
            		 C
            		 E
            		 G
            		 J
            		 H
            		 净重
            (kg)
            代码 规格
            TCC13 0.5T 8 4 12 8 38 18 37 37 76 14 50.5 0.8
            0.7T 10 16
            1T 12 18
            1.5T 14 21
            2T 16 24
            2.5T 18 40 12 48 22 54 54 105 20 73 1.9
            3T 20 2
            22 2.1
            4.5T 24 2.5
            5T 27 40 17 68 33 73 73 146 30 98.5 5.5
            7.3T 30 45
            8T 33 50



            型号 M 安全
            系数            		 L S A B C E G J H 净重
            (kg)
            代码 规格
            TCC13 10T 36 4 54 17 68 33 73 73 146 30 98.5 5.5
            39 58 6
            12.5T 42 63 17 68 33 73 73 146 30 98.5
            15T 45
            16T 48 70 34 6.5
            20T 48 68 19 84 40 93 93 182 36 120 11.5
            52 12
            25T 56 78
            60 90 88 42 13
            32T 64
            33T 64 100 36 136 64 144 144 278 58 186 42
            35T 72 110 43



            工作极限载荷

            吊环
            安装方式



            吊环数量
            		 1  2  1  2  2  2  2  3~4 3~4 3~4
            起吊角度
            		 0° 0° 90° 90° 0~45° 45~60° 不对称 0~45° 45~60° 不对称
               型号 螺纹 工作极限载荷(吨)
               代码    规格
               TCC13 0.5T M8 0.5  1 0.5  1  0.7 0.5  0.5  1.1  0.8  0.5
            0.7T M10 0.7  1.4  0.7  1.4  1  0.7  0.7  1.5  1.1  0.7
            1T M12 1  2  1 2    1.4  1  1  2.1  1.5  1
            1.5T M14 1.5  3  1.5  3    2.1  1.5  1.5  3.15  2.3  1.5
            2T M16 2  4  2  4     2.8  2  2  4.2  3  2
            2.5T M18 2.5  5  2.5  5    3.5  2.5  2.5  5.25  3.75  2.5
            3T M20 3  6  3  6    4.2    3  3  6.3  4.5  3
            M22
            4.5T M24 4.5  9  4.5  9    6.3  4.5  4.5  9.45  6.8  4.5
            5T M27 5  10  5  10  7    5  5  10.5  7.5  5
            7.3T M30 7.3  14.6  7.3  14.6    10.2  7.3  7.3  15.3  11  7.3
            8T M33 8  16  8  16    11.2  8  8  16.8  12  8
            10T M36 10  20  10  20   14   10  10  21  15  10
            M39
              12.5T M42 12.5  25  12.5  25    17.5  12.5  12.5  26.3  18.8  12.5
            15T M45 15  30  15  30    21    15  15  31.5  22.5  15
            16T M48 16  32  16  32    22.4    16  16  33.5  24  16
            20T M48 20  40  20  40    28    20  20  42  30  20
            M52
            25T M56 25  50  25  50  35   25  25  53  37.5  25
            M60 52.5
            32T M64 32  64  32  64    45  32  32  67  48  32
            33T M64 33  66  33  66    46.2    33  33  69.3  49.5  33
            35T M72 35  70  35  70    49    35  35  73.5  52.5  35
