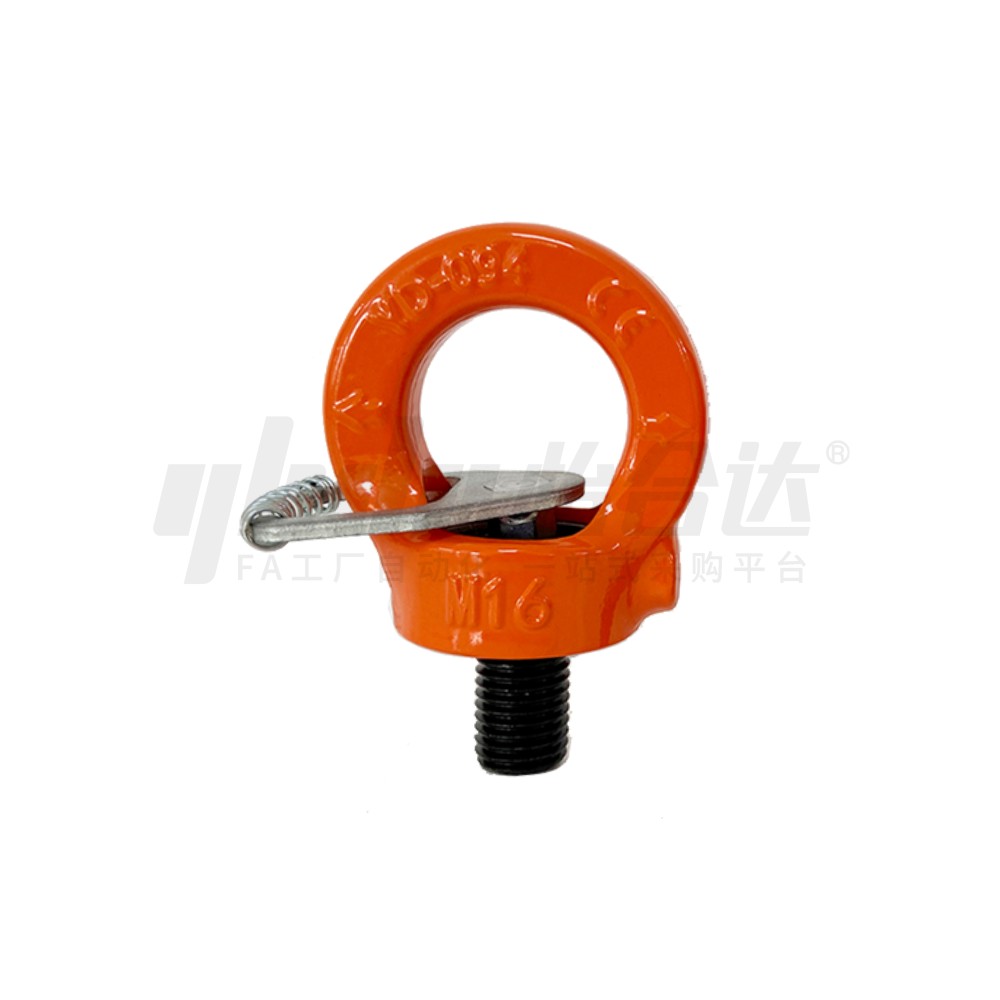

        带止动片眼型旋转吊环 合金钢材质 烤漆（橙色）

        条件筛选：

        主体材质 合金钢
        主体表面处理 烤漆(橙色)
        品名 带止动片眼型旋转吊环
        分类 吊环螺钉

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            TCF43 带止动片眼型旋转吊环 合金钢 烤漆(橙色)



            带配件止动片。





            因烤漆工艺，可能会导致产品吊装处部分区域未能烤漆。



            参数图



            选型表

            型号 M 安全系数   (A) B C D E F S W 净重
            (kg)
            代码 规格
            TCF43 0.3T 8  4    40  25  8  9.5  12  26  6  44  0.15
            0.4T 10  15
            0.75T 12    47  30  10  11  18  32  8  52  0.2
            14
            1.5T 16    54  35  14  13  24  39  10  61  0.35
            18
            2.3T 20    63  40  16  15  30  47  12  70  0.6
            22
            3.2T 24    73  48  19  18  36  55  14  84  1
            27
            4.5T 30    91.5  60  24  22.5  45  67  17  105  2
            33
            7T 36    114  72  29  27  54  85  22  126  3
            9T 42    130  82  34  32.5  63  98  147  5
            12T 48    151  96  38  36  72  114  27  168  7.5



            工作极限载荷

              吊环安装方式
              吊环数量 1  2  1  2  2  2  2    3~4 3~4 3~4
              起吊角度 0° 0° 90° 90° 0~45° 45~60° 不对称 0~45° 45~60° 不对称
            型号 螺纹 工作极限载荷(吨)
            代码 规格
            TCF43 0.3T M8 1  2  0.3  0.6  0.42  0.3  0.3    0.63  0.45  0.3
            0.4T M10 0.4  0.8  0.56  0.4  0.4    0.8  0.6  0.4
            0.75T M12 2  4  0.75  1.5  1  0.75  0.75    1.5  1.1  0.75
            M14
            1.5T M16 4  8  1.5  3  2.1  1.5  1.5    3.1  2.2  1.5
            M18
            2.3T M20 6  12  2.3  4.6  3.2  2.3  2.3    4.8  3.4  2.3
            M22
            3.2T M24 8  16  3.2  6.4  4.5  3.2  3.2    6.7  4.8  3.2
            M27
            4.5T M30 12  24  4.5  9  6.3  4.5  4.5    9.4  6.7  4.5
            M33
            7T M36 16  32  7  14  9.8  7  7    14.7  10.5  7
            9T M42 24  48  9  18  12.6  9  9    18.9  13.5  9
            12T M48 32  64  12  24  16.8  12  12    25  18  12
