        万向旋转吊环 螺钉型 合金钢材质 主体烤漆（橙色）螺纹达克罗

        品牌名称：

        怡合达

        条件筛选：

        类型 螺钉型
        主体材质 合金钢
        主体表面处理 烤漆(橙色)
        品名 万向旋转吊环
        分类 吊环螺钉
        种类 吊环
        螺纹部表面处理 达克罗
        螺纹部材质 合金钢

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            主体 螺纹
               TCF33 万向旋转吊环 螺钉型 合金钢 烤漆(橙色) 达克罗



            特点：

            ● 360°旋转和230°摆动，内置滚珠结构，受力均匀，旋转流畅，受力方向改变时，
               吊环随力的方向旋转，吊环不会产生扭曲；
            ● 4倍安全系数，不同受力方向，可起吊的载荷不同，但保证4倍安全系数；
            ● 科学配比合金元素，螺栓采用合金钢精锻制成，调质后抗拉强度大于1080Mpa;
            ● 规格齐全可非标定制，螺纹规格齐全，额定载荷范围广：可按客户要求定制螺纹尺寸
               (加长、缩短、粗牙、细牙、公制、美制等);
            ● 经过6g通止规检验合格，可适用于精密的螺纹孔，吊环底座标刻额定载荷、螺纹直径；
            ● 安装方便，吊环底座外六方设计，可将吊点轻松安装在被吊物体上；
            ● 表面防腐蚀设计，除常规工况外，还可适用于海洋、高氯离子等腐蚀性环境。





            因烤漆工艺，可能会导致产品吊装处部分区域未能烤漆。

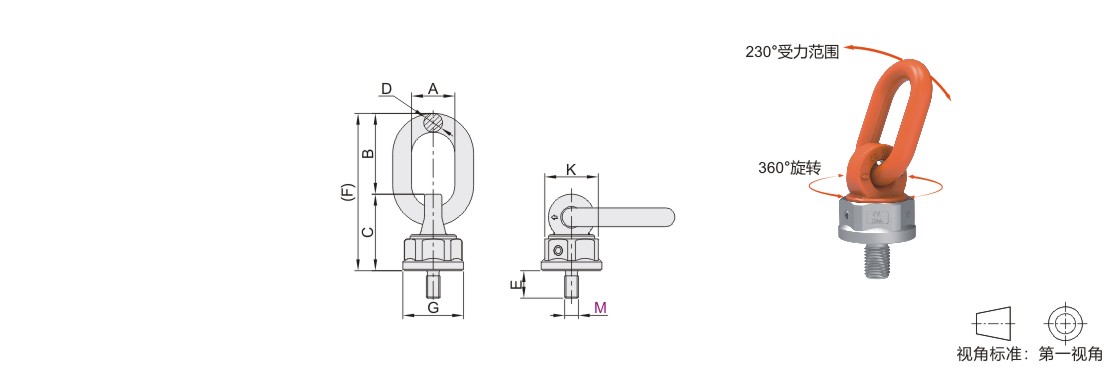

            参数图



            选型表

            型号 M 安全系数 A±2 B±3 C D E (F)±3 G K 净重(kg)
            代码 规格
            TCF33 0.4T 8 4 30 43 53 13 12 96 42 37 0.5
            0.6T 10 19
            0.7T 12
            1.25T 14 31.8
            1.5T 16
            1.05T 12 34 54 70.5 16 19 124.5 61 54.5 1.2
            1.9T 16 30
            2T 20
            3.15T 24
            2T 18 40 68 88 20 38.1 156 72 64.5 2.2
            2.5T 20
            4T 24
            6.7T 30 51 95.5 104.5 22 50 200 81 74 3.6
            10T 36 54 3.7
            13T 42 65 107.5 121.5 26 63 229 96 85 5.8
            14T 48 68 6.1
            20T 52 70 119.5 148.5 32 84 268 109 95 9.7
            56 9.9
            64 95 10.6



            工作极限载荷

            吊环安装方式
            吊环数量 1 2 1 2 2 2 2 3~4 3~4 3~4
            起吊角度 0° 0° 90° 90° 0~45° 45~60° 不对称 0~45° 45~60° 不对称
            型号 螺纹 工作极限载荷(吨)
            代码 规格
            TCF33 0.4T M8 0.6 1.2 0.4 0.8 0.6 0.4 0.4 0.8 0.6 0.4
            0.6T M10 0.9 1.8 0.6 1.2 0.8 0.6 0.6 1.3 0.9 0.6
            0.7T M12 1.2 2.4 0.7 1.4 1 0.7 0.7 1.5 1.1 0.7
            1.25T M14 2 4 1.25 2.5 1.8 1.3 1.3 2.6 1.9 1.3
            1.5T M16 2.6 5.2 1.5 3 2.1 1.5 1.5 3.2 2.3 1.5
            1.05T M12 1.6 3.2 1.05 2.1 1.5 1.1 1.1 2.2 1.6 1.1
            1.9T M16 3 6 1.9 3.8 2.7 1.9 1.9 4 2.9 1.9
            2T M20 3.5 7 2 4 2.8 2 2 4.2 3 2
            3.15T M24 5 10 3.15 6.3 4.4 3.2 3.2 6.6 4.7 3.2
            2T M18 3.6 7.2 2 4 2.8 2 2 4.2 3 2
            2.5T M20 4 8 2.5 5 3.5 2.5 2.5 5.3 3.8 2.5
            4T M24 7 14 4 8 5.6 4 4 8.4 6 4
            6.7T M30 10 20 6.7 13.4 9.4 6.7 6.7 14.1 10.1 6.7
            10T M36 15 30 10 20 14 10 10 21 15 10
            13T M42 17 34 13 26 18.2 13 13 27.3 19.5 13
            14T M48 14 28 19.6 14 14 29.4 21 14
            20T M52 25 50 20 40 28 20 20 42 30 20
            M56 28 56
            M64
