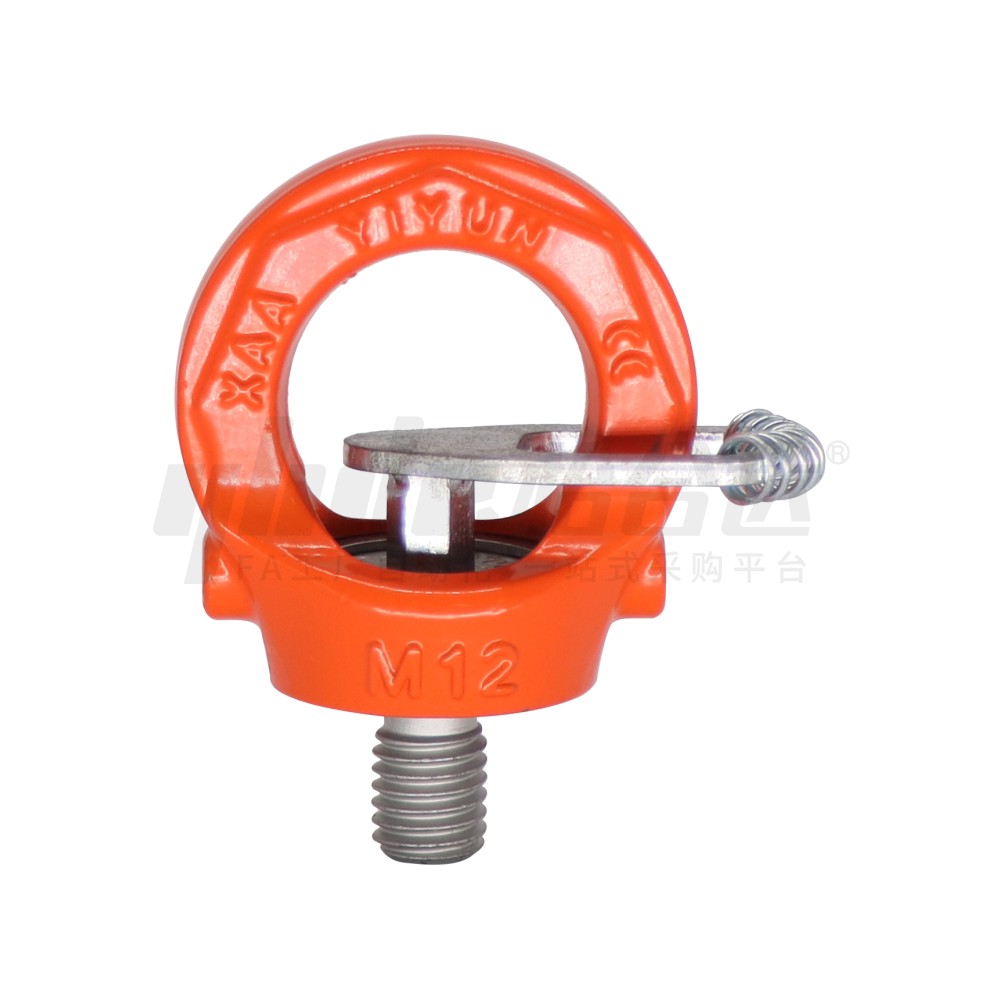

        带止动片眼型旋转吊环 合金钢材质 主体烤漆（橙色）螺纹达克罗

        品牌名称：

        怡合达

        条件筛选：

        主体材质 合金钢
        主体表面处理 烤漆(橙色)
        品名 带止动片眼型旋转吊环
        分类 吊环螺钉
        种类 吊环
        螺纹部表面处理 达克罗
        螺纹部材质 合金钢

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            主体 螺纹
            TCF44 带止动片眼型旋转吊环 合金钢 烤漆(橙色) 达克罗



            特点：

            ● 360°旋转和180°受力范围，受力方向改变时，环体可随力的方向旋转，吊环不会产生扭曲；
            ● 4倍安全系数，不同受力方向，可起吊的载荷不同，但保证4倍安全系数；
            ● 合金元素构成更加科学，螺栓采用合金钢精锻制成，调质后抗拉强度大于1080Mpa;
            ● 规格齐全可非标定制，螺纹规格齐全，额定载荷范围广：可按客户要求定制螺纹尺寸
               (加长、缩短、粗牙、细牙、公制、美制等);
            ● 安装方便，螺栓顶部内外六角设计，可将吊点轻松安装在被吊物体上；
            ● 螺栓防腐蚀设计，除常规工况外，还可适用于海洋、高氯离子等腐蚀性环境；
            ● 经过6g 通止规检验合格，可适用于精密的螺纹孔。吊环标刻额定载荷、螺纹直径；
            ● 配备止动片，可以便捷的控制旋转功能开或关。





            因烤漆工艺，可能会导致产品吊装处部分区域未能烤漆。

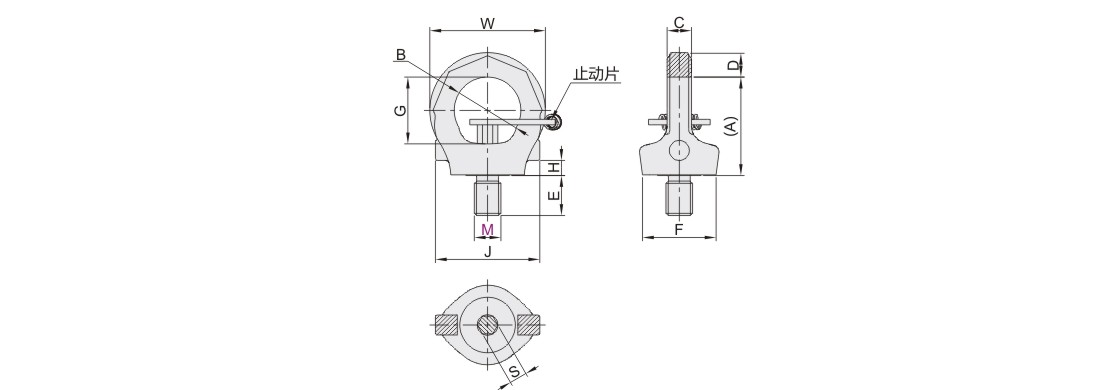

            参数图



            选型表

            型号 M 安全系数 (A) B C D E F S W H J G 净重
            (kg)
            代码 规格
            TCF44 0.3T 8 4 36.5 25 10 10 12 25 6 44 6 41 25 0.14
            0.4T 10 15 26 0.15
            0.75T 12 44.5 30 11 11 18 33 8 52 7 47 30 0.23
            1.5T 16 50.5 35 15 13 24 36 10 61 11 58 35 0.39
            2.3T 20 58 40 17 15 30 44 12 70 14 68 40 0.65
            3.2T 24 71 49 20 17.5 36 53 14 84 15 75 49 1.1
            4.5T 30 88 61 25 22 45 66 17 105 23 95 60 2.13
            7T 36 106 73 30 26.5 54 76 22 126 31 116 74 3.7
            9T 42 122 83 35 32 63 89 24 147 38 137 84 5.6
            12T 48 141.5 95 39 38 72 105 27 168 38 151 98 8.6



            工作极限载荷

            吊环安装方式
            吊环数量 1 2 1 2 2 2 2 3~4 3~4 3~4
            起吊角度 0° 0° 90° 90° 0~45° 45~60° 不对称 0~45° 45~60° 不对称
            型号 螺纹
            		 工作极限载荷(吨)
            代码 规格
            TCF44 0.3T M8 1 2 0.3 0.6 0.42 0.3 0.3 0.63 0.45 0.3
            0.4T M10 1 2 0.4 0.8 0.56 0.4 0.4 0.8 0.6 0.4
            0.75T M12 2 4 0.75 1.5 1 0.75 0.75 1.5 1.1 0.75
            1.5T M16 4 8 1.5 3 2.1 1.5 1.5 3.1 2.2 1.5
            2.3T M20 6 12 2.3 4.6 3.2 2.3 2.3 4.8 3.4 2.3
            3.2T M24 8 16 3.2 6.4 4.5 3.2 3.2 6.7 4.8 3.2
            4.5T M30 12 24 4.5 9 6.3 4.5 4.5 9.4 6.7 4.5
            7T M36 16 32 7 14 9.8 7 7 14.7 10.5 7
            9T M42 24 48 9 18 12.6 9 9 18.9 13.5 9
            12T M48 32 64 12 24 16.8 12 12 25 18 12
