      查看大图

      图片仅供参考，请以已选的规格为准

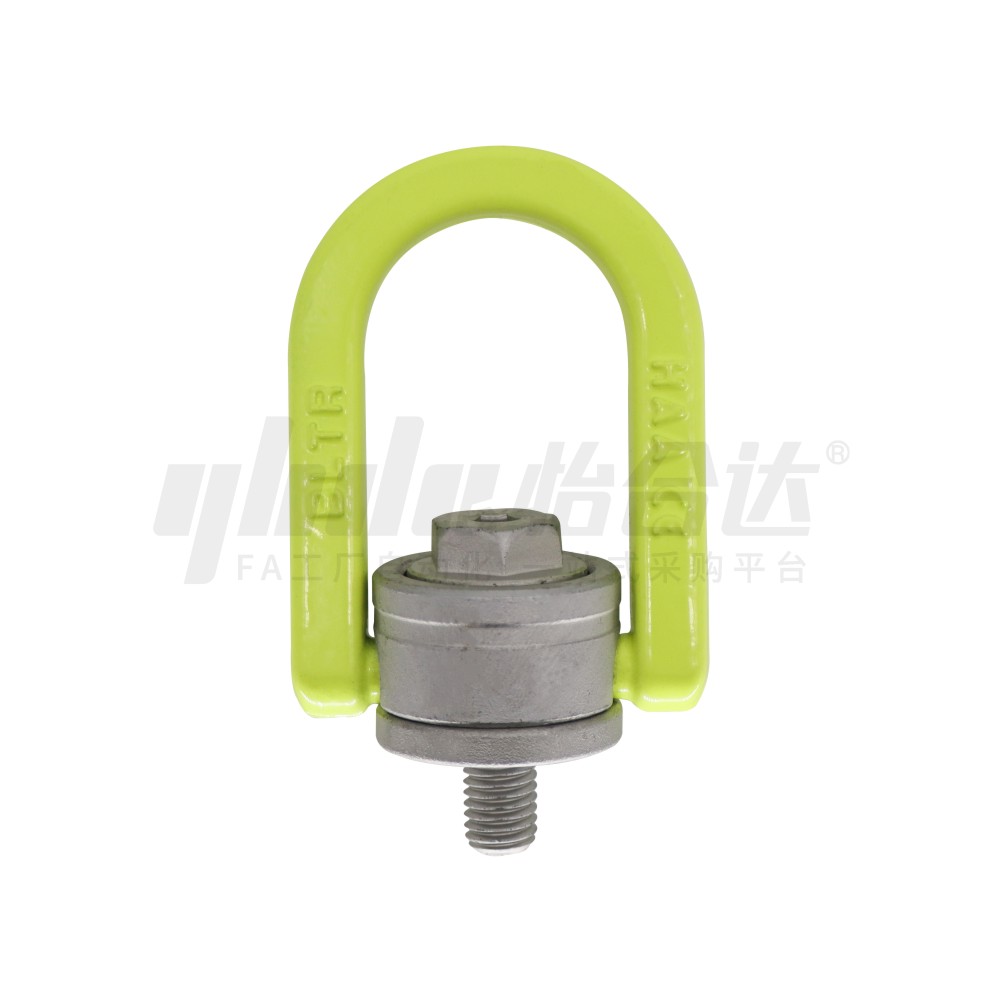

        旋转吊环 绿色 重载荷

        品牌名称：

        怡合达

        条件筛选：

        类型 重载荷
        主体材质 合金钢
        主体表面处理 喷塑(绿色)
        品名 旋转吊环
        分类 吊环螺钉
        种类 吊环
        螺纹部表面处理 达克罗
        螺纹部材质 合金钢

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            主体 螺纹
            TCC07 重载荷 合金钢 喷塑(绿色) 达克罗


            产品特点：
            ● 360°旋转&180°受力范围，受力方向改变时，环体可随力的方向转，吊环不会产生扭曲；
            ● 4倍安全系数，不同受力方向，可起吊的载荷不同，但保证4倍安全系数；
            ● 强度高，螺栓采用合金钢精锻制成，调质后抗拉强度大于1080Mpa。旋转底座一体式设计，整体锻造，强度更高；
            ● 安装方便，螺栓顶部内外六角设计，可将吊点轻松安装在被吊物体上；
            ● 螺栓防腐蚀设计，除常规工况外，还可适用于海洋、高氯离子等腐蚀性环境；
            ● 经过6g通止规检验合格，可适用于精密的螺纹孔。吊环标刻额定载荷、螺纹直径。
            使用说明：
            ● 螺纹孔需有足够深度，确保吊环螺栓全部旋入；
            ● 吊环螺栓牢牢固定，与接触面紧密贴合 (用扳手旋入，不允许用工具加力锁紧)；
            ● 载荷环在垂直吊装方向时荷重可以达到最高；
            ● 需严格按产品操作使用说明书进行操作。


            参数图



            选型表

            型号 M P
            螺距            		 安全
            系数            		 E A G C D (F)    B H R S S1 锁紧扭矩
            (N·m)            		 净重
            (kg)
            代码 规格
            TCC07 0.5T 8  1.25  4  12  33  55  40  11.5  80  30  9.5  17.5  6  13  10  0.3
            0.7T 10  1.5  15
            1T 12  1.75  20  15
            1.5T 14  2  21  50  86  56  16.5  115.5  44.5  15  27  8  19  30  0.7
            2T 16  24  50  1
            2.5T 18  2.5  26  65  113  82  25  161  58  21  34.5  10  27  70  1.8
            3T 20  30  100  2
            4T 22  33  2.3
            5T 24  3  36  160  2.6
            5.6T 27  38  87  145  98  30  204  76.5  29  45.5  14  34  200  4.2
            7.8T 30  3.5  48  500  4.5
            8.3T 33  5.2
            9T 36  4  54  5.7
            12.5T 56  110  184  118  38  251  96.5  36  57  19  46  600  11
            13.8T 39  10.5
            15.6T 42  4.5  63  11.2
            17.5T 45  11.5
            20T 48  5  72  12.1
            52  123  199  125  40  270.5  107  38  63.5  22  55  800  14.8
            22T 56  5.5  84  15.2
            60  15.7
            22.5T 64  6  100  16



            工作极限载荷

            吊环
            安装方式
            吊环数量 1 2 1 2 2 2 2 3~4 3~4 3~4
            起吊角度 0° 0° 90° 90° 0~45° 45~60° 不对称 0~45° 45~60° 不对称
            型号 螺纹 工作极限载荷(吨)
            代码 规格
            TCC07 0.5T M8 0.8 1.6 0.5 1 0.7 0.5 0.5 1.05 0.75 0.5
            0.7T M10 1.2 2.4 0.7 1.4 0.98 0.7 0.7 1.47 1.05 0.7
            1T M12 2 4 1 2 1.4 1 1 2.1 1.5 1
            1.5T M14 2.4 4.8 1.5 3 2.1 1.5 1.5 3.15 2.25 1.5
            2T M16 3.2 6.4 2 4 2.8 2 2 4.2 3 2
            2.5T M18 5 10 2.5 5 3.5 2.5 2.5 5.25 3.75 2.5
            3T M20 5.6 11.2 3 6 4.2 3 3 6.3 4.5 3
            4T M22 7 14 4 8 5.5 4 4 8 6 4
            5T M24 9.2 18.4 5 10 7 5 5 10.5 7.5 5
            5.6T M27 9.5 19 5.6 11.2 7.84 5.6 5.6 11.76 8.4 5.6
            7.8T M30 12 24 7.8 15.6 10.92 7.8 7.8 16.38 11.7 7.8
            8.3T M33 13 16.6 8.3 16.6 11.6 8.3 8.3 17.4 12.45 8.3
            9T M36 13 26 10 20 14 10 10 21 15 10
            12.5T 14 28 12.5 25 17.5 12.5 12.5 26.25 14 12.5
            13.8T M39 15 30 13.8 17.6 19.3 13.8 13.8 28.5 20.7 13.8
            15.6T M42 16 32 15.6 31.2 21.8 15.6 15.6 32.8 23.4 15.6
            17.5T M45 18 36 17.5 35 24.5 17.5 17.5 36.5 26.25 17.5
            20T M48 20 40 20 40 28 20 20 42 30 20
            M52 20 40 20 40 28 20 20 42 30 20
            22T M56 22 44 22 44 30.8 22 22 46.2 33 22
            M60 22 44 22 44 30.8 22 22 46.2 33 22
            22.5T M64 22.5 45 22.5 45 31.5 22.5 22.5 47.25 33.75 22.5
