        带止动片眼型旋转吊环 合金钢材质 黄色 烤漆

        条件筛选：

        主体材质 合金钢
        主体表面处理 烤漆（黄色）
        品名 带止动片眼型旋转吊环
        分类 吊环螺钉

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            TCF42 带止动片眼型旋转吊环 合金钢 烤漆



            产品升级螺栓性能由黑色升级成银色久美特，不影响质量，自然更替，
                可能存在同一批货两种螺栓。





            因烤漆工艺，可能会导致产品吊装处部分区域未能烤漆。

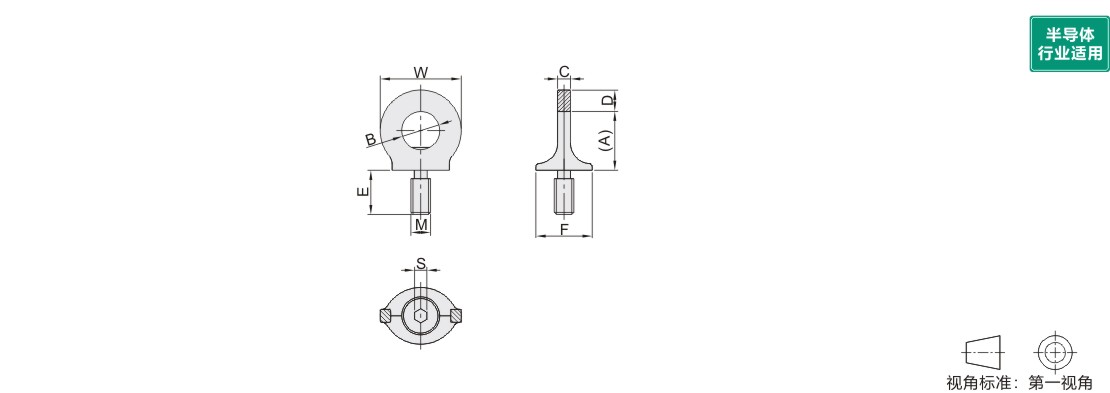

            参数图



            选型表

            型号 M A B C D E F S W 净重
            (kg)
            代码    规格
            TCF42   0.3T 8  36  25  8  9  12  25  6  44  0.1
              0.4T 10  15
              0.75T 12  45  30  10  11  18  33  8  52  0.2
              1.5T 16  52  35  14  13  24  35  10  61  0.3
              2.3T 20  60  40  16  15  30  44  12  70  0.6
              3.2T 24  72  48  19  18  36  52  14  84  1.0



            工作极限载荷

            吊环
            安装方式
            吊环数量 1  2  1  2  2  2  2  3~4 3~4 3~4
            起吊角度 0° 0° 90° 904  0~45° 45~60° 不对称 0~45° 45~60° 不对称
            型号 螺纹 工作极限载荷(吨)
            代码 规格
            TCF42 0.3T M8 1  2  0.3  0.6  0.42  0.3  0.3  0.63  0.45  0.3
            0.4T M10 1  2  0.4  0.8  0.56  0.4  0.4  0.8  0.6  0.4
            0.75T M12 2  4  0.75  1.5  1  0.75  0.75  1.5  1.1  0.75
            1.5T M16 4  8  1.5  3  2.1  1.5  1.5  3.1  2.2  1.5
            2.3T M20 6  12  2.3  4.6  3.2  2.3  2.3  4.8  3.4  2.3
            3.2T M24 8  16  3.2  6.4  4.5  3.2  3.2  6.7  4.8  3.2

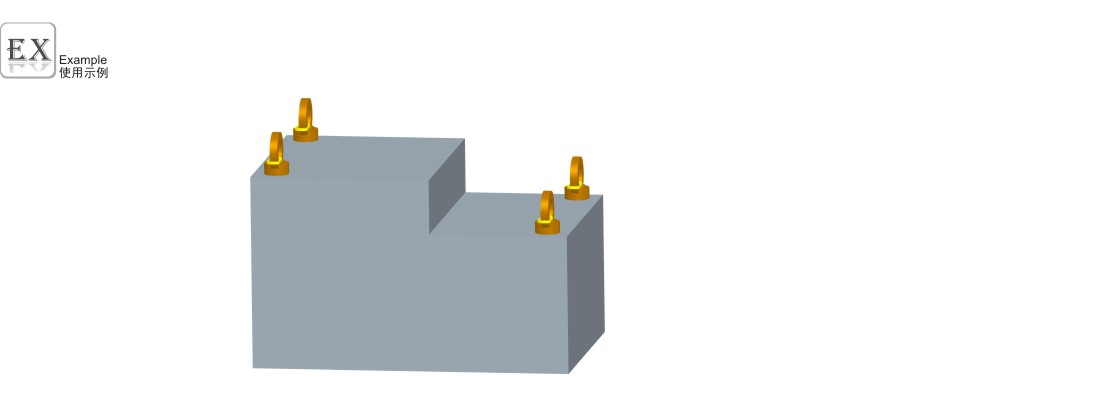

            可360°旋转，使用时仅需吊环配套的止动片或内六角扳手就可安装使用。
