        G80合金钢吊环螺钉 铬钼合金钢 喷漆（橙色）

        品牌名称：

        怡合达

        条件筛选：

        类型 无螺母
        主体材质 铬钼合金钢
        主体表面处理 喷塑(橙色)
        品名 G80合金钢吊环螺钉
        分类 吊环螺钉
        种类 吊环

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 材质 表面处理
            TBF07 G80合金钢吊环螺钉 无螺母 铬钼合金钢 喷塑(橙色)

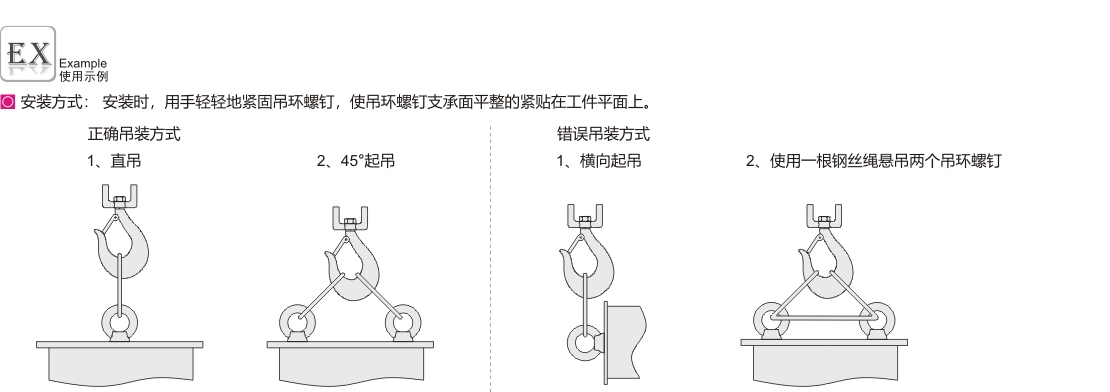

            禁止使用管钳或敲击扳手

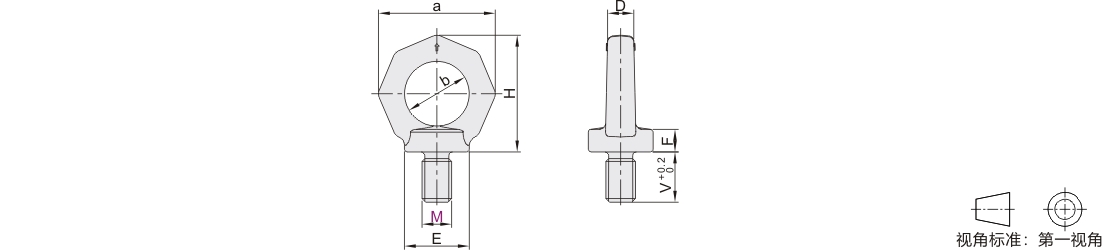

            参数图



            选型表

            型号
            		 螺距P
            		 载荷(T)
            		 a
            		 b
            		 D
            		 E
            		 F
            		 H
            		 V
            		 重量
            (kg)
            代码 M
            TBF07 8  1.25  0.6  36  20  8  20  6  36  13  0.11
            10  1.5  1  45  25  10  25  8  44  17
            12  1.75  1.6  54  30  12  30  10  53  20.5  0.19
            14  2  1.6  63  35  14  35  12  62  27  0.28
            16  3  63  0.31
            20  2.5  4.5  72  40  16  40  14  72  30  0.49
            24  3  7  90  50  20  50  18  90  36  0.93
            30  3.5  11  108  60  24  65  22  109  45  1.76
            36  4  13  126  70  28  75  26  128  54  2.65
            42  4.5  18  144  80  32  85  30  146  63  3.96
            48  5  24  166  90  38  100  35  168  68  6.5
            56  5.5  34  184  100  42  110  38  187  78  8.8
            64  6  38  206  110  48  120  42  207  90  12.46



            工作极限载荷表

            吊装方式
            单吊点轴向垂直工作
            安全极限载荷
            (WLL)t            		 双吊点轴向垂直工作
            安全极限载荷
            (WLL)t            		 双吊点轴向方向，起吊夹
            角≤90°时，成对吊环螺
            钉的最大安全工作载荷
            (WLL)t            		 四吊点轴向方向，起吊夹
            角≤90°时，四个吊环螺
            钉的最大安全工作载荷
            (WLL)t            		 双吊点水平方向，起吊夹
            角≤90°时，成对吊环螺
            钉的最大安全工作载荷
            (WLL)t
            代码 螺纹 工作极限载荷(吨)
            TBF07 M8 0.6  1.2  0.5  0.7  0.6
            M10 1  2  0.9  1.3  0.9
            M12 1.6  3.2  1.4  2  1.5
            M14 1.6  3.2  1.4  2  1.5
            M16 3  6  2.7  3.8  2.8
            M20 4.5  9  4  5.6  4.2
            M24 7  14  6.2  8.7  6.6
            M30 11  22  9.8  13.7  10.3
            M36 13  26  11.5  16.1  12.2
            M42 18  36  16  22.4  16.9
            M48 24  48  21.3  29.8  22.5
            M56 34  68  30.2  42.3  31.9
            M64 38  76  33.7  47.2  36.6
