同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 1 项未选择

      重置

      代码

      产品选型

      M

      查看大图

      图片仅供参考，请以已选的规格为准

        DIN580碳钢吊环螺钉 C20材质

        品牌名称：

        怡合达

        条件筛选：

        类型 无螺母
        主体材质 C20
        主体表面处理 无
        品名 DIN580吊环螺钉
        分类 吊环螺钉
        种类 吊环

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 材质
            TBF08 DIN580碳钢吊环螺钉 无螺母 C20

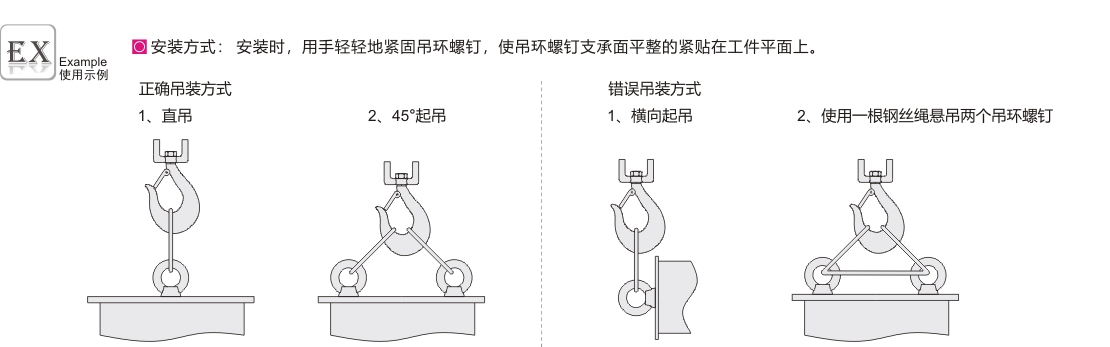

             禁止使用管钳或敲击扳手

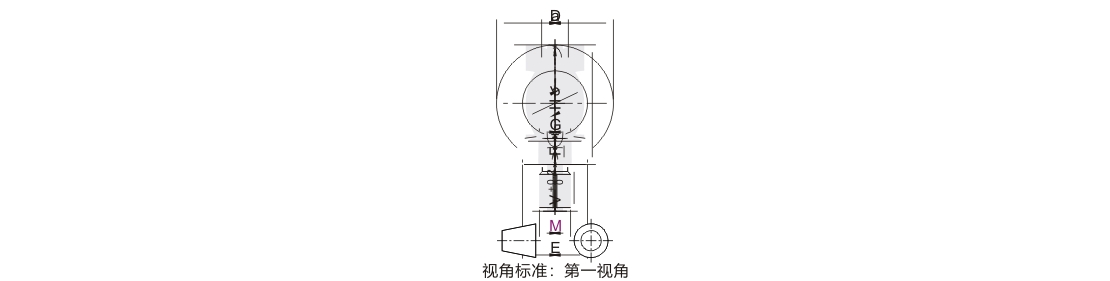

            参数图



            选型表

            型号 螺距P 载荷(T) a b D E F G H V 重量(kg)
            代码 M
            TBF08 8 1.25 0.14 36 20 8 20 6 10 36 13 0.11
            10 1.5 0.23 45 25 10 25 8 12 44 17
            12 1.75 0.34 54 30 12 30 10 14 53 20.5 0.16
            14 2 0.6 63 35 14 35 12 16 62 27 0.27
            16 0.7 63 0.28
            20 2.5 1.2 72 40 16 40 14 19 72 30 0.47
            24 3 1.8 90 50 20 50 18 24 90 36 0.86
            30 3.5 3.6 108 60 24 65 22 28 109 45 1.74
            36 4 5.1 126 70 28 75 26 32 128 54 2.65
            42 4.5 7 144 80 32 85 30 38 146 63 3.68
            48 5 8.6 166 90 38 100 35 46 168 68 6
            56 5.5 11.5 184 100 42 110 38 50 187 78 8.8
            64 6 16 206 110 48 120 42 58 207 90 12.23
            72 21 260 140 60 150 50 72 260 100 23.68
            80 28 296 160 68 170 55 80 298 112 34.55



            工作极限载荷表

            起吊方式
            单吊点轴向垂直工作
            安全极限载荷

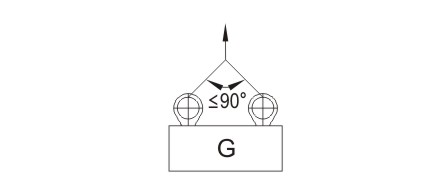

            (WLL)t            		 双吊点轴向方向，起吊夹角≤90°时，
            成对吊环螺钉的
            最大安全工作载荷

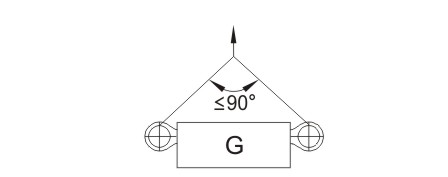

            (WLL)t            		 双吊点水平方向，起吊夹角≤90°时，
            成对吊环螺钉的
            最大安全工作载荷
            (WLL)t
            代码 螺纹 工作极限载荷(吨)
            TBF08 M8 0.14  0.2  0.14
            M10 0.23  0.32  0.23
            M12 0.34  0.48  0.34
            M14 0.6  0.84  0.6
            M16 0.7  0.98  0.7
            M20 1.2  1.68  1.2
            M24 1.8  2.52  1.8
            M30 3.6  5.04  3.6
            M36 5.1  7.14  5.1
            M42 7  9.8  了
            M48 8.6  12.04  8.6
            M56 11.5  16.1  11.5
            M64 16  22.4  16
            M72 21  29.4  21
            M80 28  39.2  28
