        花兰螺栓 开体式/闭体式 SUS304材质 OO型/CC型/OC型/UU型

        条件筛选：

        主体材质 SUS304
        主体表面处理 无
        品名 花兰螺栓
        分类 吊环配件
        螺纹 公制

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        产品问答

        材质图

        参数图

        材质图
        代码 类型 螺纹 材质 表面处理
        TCJ91 开体式 OO型 公制 SUS304 —
        TCJ92 CC型
        TCJ93 OC型
        TCJ96 闭体式 UU型 公制 SUS304 —

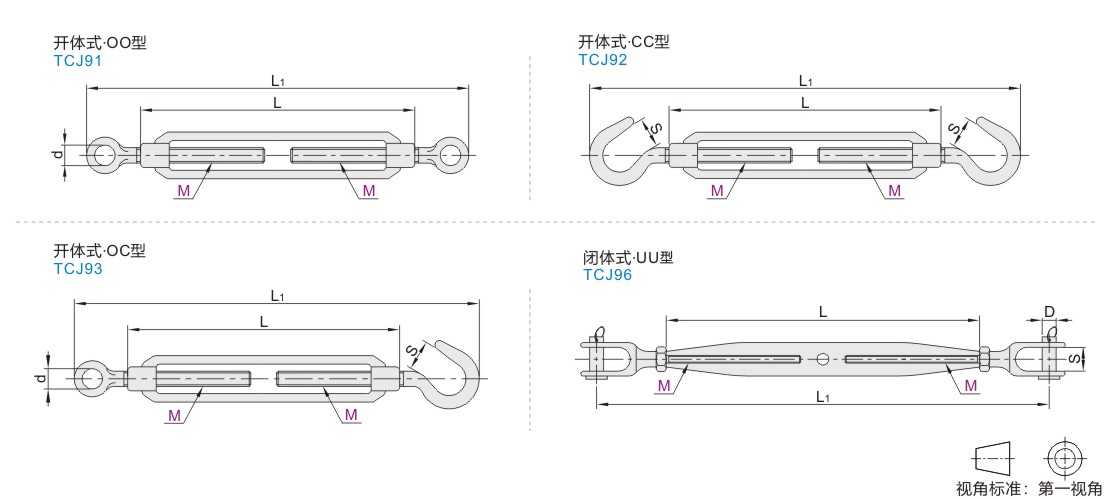

        参数图



        开体式·OO型(公制)

        型号 L L1 d 可调整
        最大距离
        代码 M
        (SUS304)
        TCJ91        		 5 73 124 10 59
        6 91 150 12 64
        8 122.8 192 13 96
        10 150 240 15 115
        12 197 303 18 163
        16 248 385 27 193
        20 299 465 31 232
        24 356 531 26 269



        开体式·CC型(公制)

        型号 L L1 S 可调整
        最大距离
        代码 M
        (SUS304)
        TCJ92        		 5 73 124 7.5 59
        6 91 150 9.6 64
        8 122.8 192 96
        10 150 240 11.3 115
        12 197 303 18.4 163
        16 248 385 21.8 193
        20 299 465 22.1 232
        24 356 531 23.7 269


        开体式·OC型(公制)

        型号 L L1 d S 可调整
        最大距离
        代码 M
        (SUS304)
        TCJ93        		 5 73 124 10 7.5 59
        6 91 150 12 9.6 64
        8 122.8 192 13 96
        10 150 240 15 11.3 115
        12 197 303 18 18.4 163
        16 248 385 27 21.8 193
        20 299 465 31 22.1 232
        24 356 531 26 23.7 269


        闭体式·UU型(公制)

        型号 L L1 D S 可调整
        最大距离
        代码 M
        TCJ96 5 81 122 5 9 58
        6 90 137 73
        8 110 155 6 10 95
        10 120 178 8 11 97
        12 150 237 10 16 113
        16 190 280 14 15 170
        20 222 350 15 24 175
