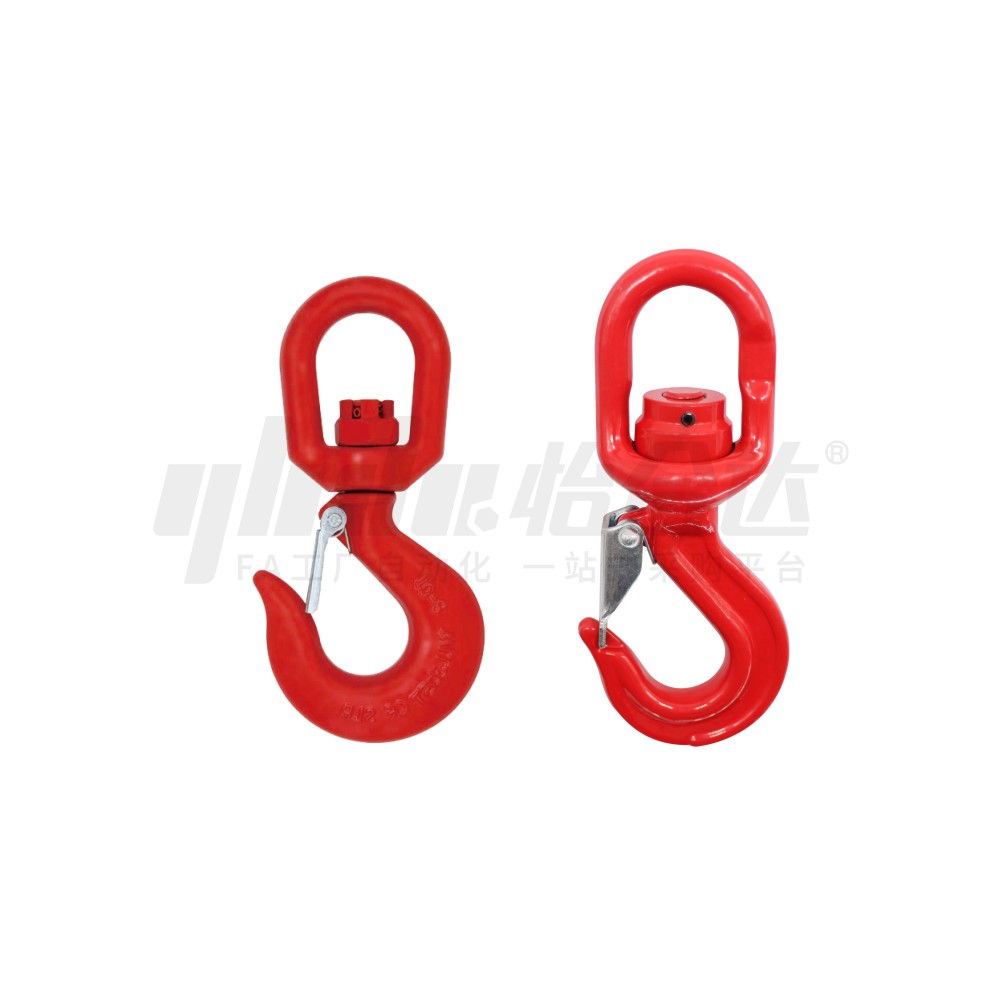

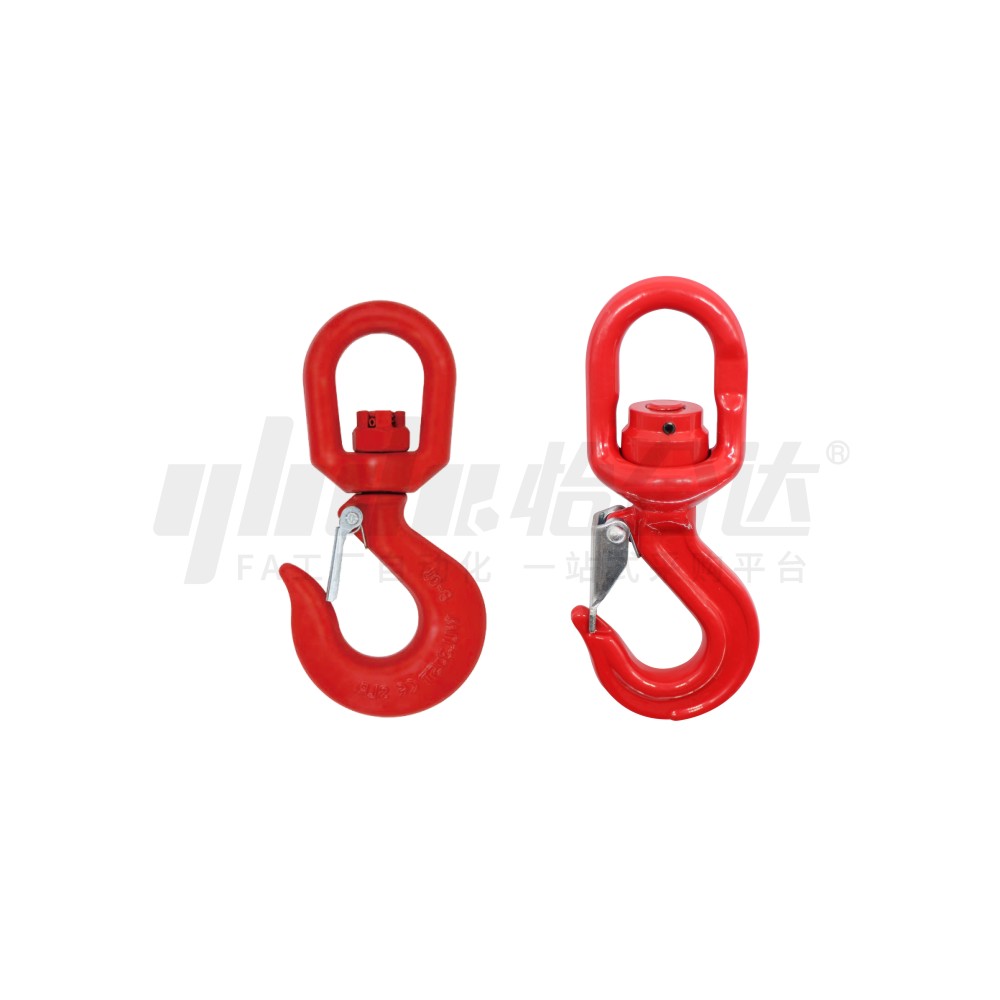

        吊钩 旋转货钩/旋转安全钩 合金钢 喷塑（红色/蓝色）

        条件筛选：

        主体材质 合金钢
        分类 吊钩

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            TCD21 G80旋转货钩 无轴承型 合金钢
            		 喷塑(红色)
            TCD22 G80旋转安全钩 带轴承自锁型
            TCE22 G100旋转安全钩 喷塑(蓝色)

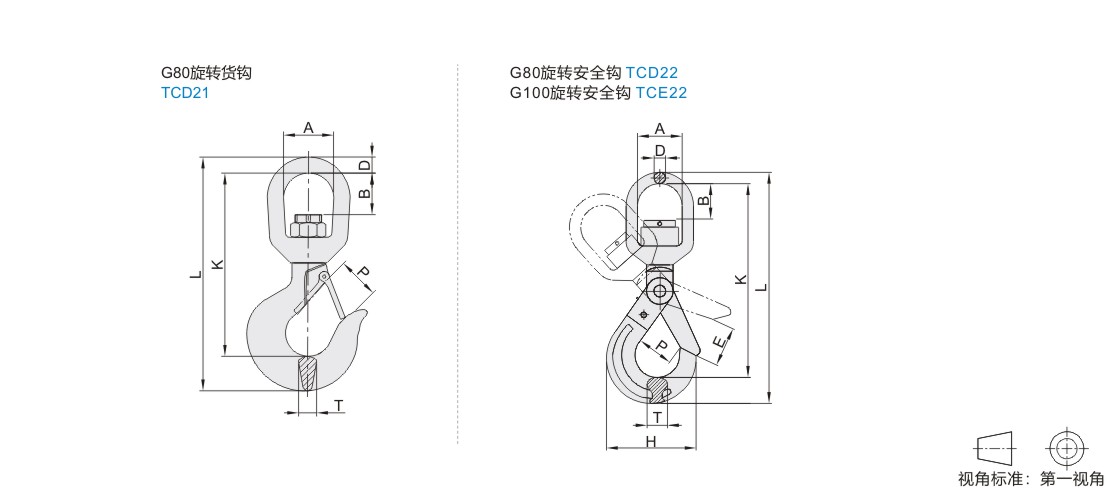

            参数图



            G80旋转货钩

            型号 工作拉力
            (T)            		 A±1.2 D±1 B±2.5 L±2.5 K±2 P±1.5 T±1 净重
            (kg)
            代码 规格
            TCD21 1.12T 1.12 32 9 22.5 137 109 17 16 0.34
            2T 2 42 15.8 35 192 150 21.5 21 1.02
            3.15T 3.15 42.5 208.5 162.5 26 23 1.24
            5.3T 5.3 48 18 39 246 191 32.5 31 3.6
            8T 8 62 25 53 313 243.5 43 34 4.66
            12.5T 12.5 68 28.5 51 363.5 276.5 49.5 41.5 7.4
            15T 15 79 32 65 431 332 54.5 55.7 10.6
            21.2T 21.2 105 40 114 545.5 429.5 81 70 21.4
            31.5T 31.5 96 596 465.3 100 76.2 32



            破断拉力是工作拉力的4倍。


            G80旋转安全钩

            型号 工作拉力
            (T)            		 A D B L K P E H T 净重
            (kg)
            代码 规格
            TCD22 1.12T 1.12 32.5±1 11.5±0.5 33.8±2 194±3 160±3 28±1 32±2 73±2 15±0.5 0.71
            2T 2 36±1 13±0.5 40±2 240±3 202±3 35±1 40±3 91±2 20±0.5 1.1
            3.15T 3.15 42±1 15.5±0.5 48±2 283±3 237±3 45±2 48±3 108±2 26±1 2.1
            5.3T 5.3 50±2 17±1 58±3 343±4 282±4 52.5±2 57±3 142±3 33±1 4
            8T 8 61±2 21.5±1 60±3 419±4 341.5±4 63±2 65±4 168.6±3 38±2 7.3
            12.5T 12.5 76±3 26.5±1 75.5±3 483±5 399.5 82±3 82±4 185±4 50±2 11.6
            15T 15 97±3 33±2 97±4 564±5 466±5 76±3 80±5 202±4 52±2 16
            21.2T 21.2 123±4 42±2 115±4 661±6 544±6 96±4 109±5 239±5 60±3 21.5



            破断拉力是工作拉力的4倍。


            G100旋转安全钩

            型号 工作拉力
            (T)            		 A±2 D±1.5 B±3 L±5 K±3 P±2 E±2.5 H±3 T±1 净重
            (kg)
            代码 规格
            TCE22 1.4T 1.4 37 11.5 32 196.5 163 27 30 70 15 0.67
            2.5T 2.5 41 13 39 243 202 35.5 40 90 20 1.21
            4T 4 48 15.5 48 289 244 45 48 108 26 2.2
            6.7T 6.7 55 17 57 351 292 52.5 63 138 32.5 4.4
            10T 10 62 21.5 62 422 346 62 75 170 38 7.48
            16T 16 76 26.5 72 487 396 76 80 191 50 13.75
            19T 19 97 33 97 563 465 79 95 208 52 18.81



            破断拉力是工作拉力的4倍。
