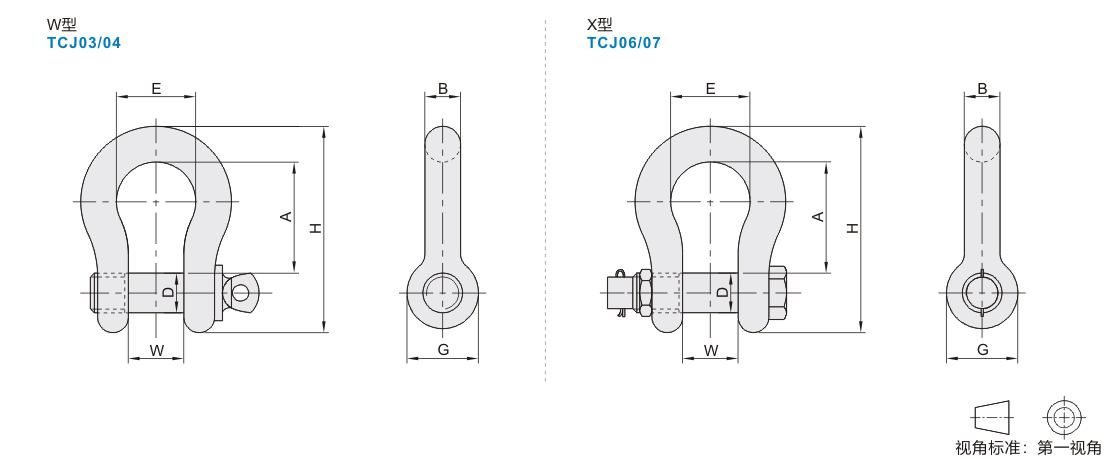

弓型卸扣 W型/X型

型号		工作载荷极限 (吨)	安全系数	B	D	W	A	E	G	H	净重 (Kg)
代码	规格	工作载荷极限 (吨)	安全系数	B	D	W	A	E	G	H	净重 (Kg)
(W型) TCJ04	0.5T	0.5	6	6.35	7.85	11.9	28.7	19.8	15.5	46.7	0.05
	0.75T	0.75		7.85	9.65	13.5	31	21.3	19.1	53	0.09
	1T	1		9.65	11.2	16.8	36.6	26.2	23.1	63	0.14
	1.5T	1.5		11.2	12.7	19.1	42.9	29.5	26.9	74	0.17
	2T	2		12.7	16.0	20.6	47.8	33.3	30.2	83.5	0.33
	3.25T	3.25		16.0	19.1	26.9	60.5	42.9	38.1	106	0.62
	4.75T	4.75		19.1	22.4	31.8	71.5	51	46	126	1.07
	6.5T	6.5		22.4	25.4	36.6	84	58	53	148	1.64
	8.5T	8.5		25.4	28.7	42.9	95.5	68.5	60.5	167	2.28
W型(合金钢) TCJ03	1.2T	1.2	5.4	8	9.5	12	31	21	19	54	0.1
	2T	2		10	11	16	36	26	23	65	0.1
	2.7T	2.6		11	13	19	43	30	27	75	0.2
	3.3T	3.4		13	16	20	47	33	30	85	0.3
	5T	5		16	19	27	61	45	39	107	0.6
X型(碳钢) TCJ06	0.5T	0.5	6	6.35	7.85	11.9	28.7	19.8	15.5	46.7	0.05
	0.75T	0.75		7.85	9.65	13.5	31	21.3	19.1	53	0.1
	1T	1		9.65	11.2	16.8	36.6	26.2	23.1	63	0.15
	1.5T	1.5		11.2	12.7	19.1	42.9	29.5	26.9	74	0.22
	2T	2		12.7	16	20.6	47.8	33.3	30.2	83.5	0.36
	3.25T	3.25		16	19.1	26.9	60.5	42.9	38.1	106	0.62
	4.75T	4.75		19.1	22.4	31.8	71.5	51	46	126	1.23
	6.5T	6.5		22.4	25.4	36.6	84	58	53	148	1.79
	8.5T	8.5		25.4	28.7	42.9	95.5	68.5	60.5	167	2.28
X型(S45C) TCJ07	0.5T	0.5	6	6.35	7.87	11.94	28.7	19.81	15.49	46.74	0.08
	0.75T	0.75		7.874	9.65	13.46	30.99	21.34	19.05	53.09	0.1
	1T	1		9.65	11.18	16.76	36.58	26.16	23.11	63.25	0.15
	1.5T	1.5		11.18	12.7	19.05	42.93	29.46	26.92	73.91	0.22
	2T	2		12.7	16	20.57	47.75	33.27	30.23	83.31	0.36
	3.25T	3.25		16	19.05	26.92	60.45	42.93	38.1	106.43	0.76
	4.75T	4.75		19.05	22.35	31.75	71.37	50.8	45.97	126.24	1.23
	6.5T	6.5		22.35	25.4	36.58	84.07	57.91	53.09	148.08	1.79
	8.5T	8.5		25.4	28.7	42.93	95.25	68.33	60.45	166.62	2.78
	9.5T	9.5		28.70	31.75	45.97	107.95	73.91	68.33	189.74	3.75
	12T	12		31.75	35.05	51.56	119.13	82.55	76.2	209.55	5.31
	13.5T	13.5		35.05	38.1	57.15	133.35	92.2	84.07	232.66	7.18
	17T	17		38.1	41.4	60.45	146.05	98.55	92.2	254	9.43
	25T	25		44.45	50.8	73.15	177.8	127	106.43	313.44	15.38
	35T	35		52.83	58.42	82.55	196.85	146.05	122.17	347.47	23.7
	55T	55		68.83	71.12	104.9	266.7	184.15	144.53	454.66	44.57
	85T	85		79.25	83.82	127	330.2	200.15	165.1	546.1	69.85
	120T	120		91.95	95.5	133.35	371.6	228.6	203.2	631.95	120.2
