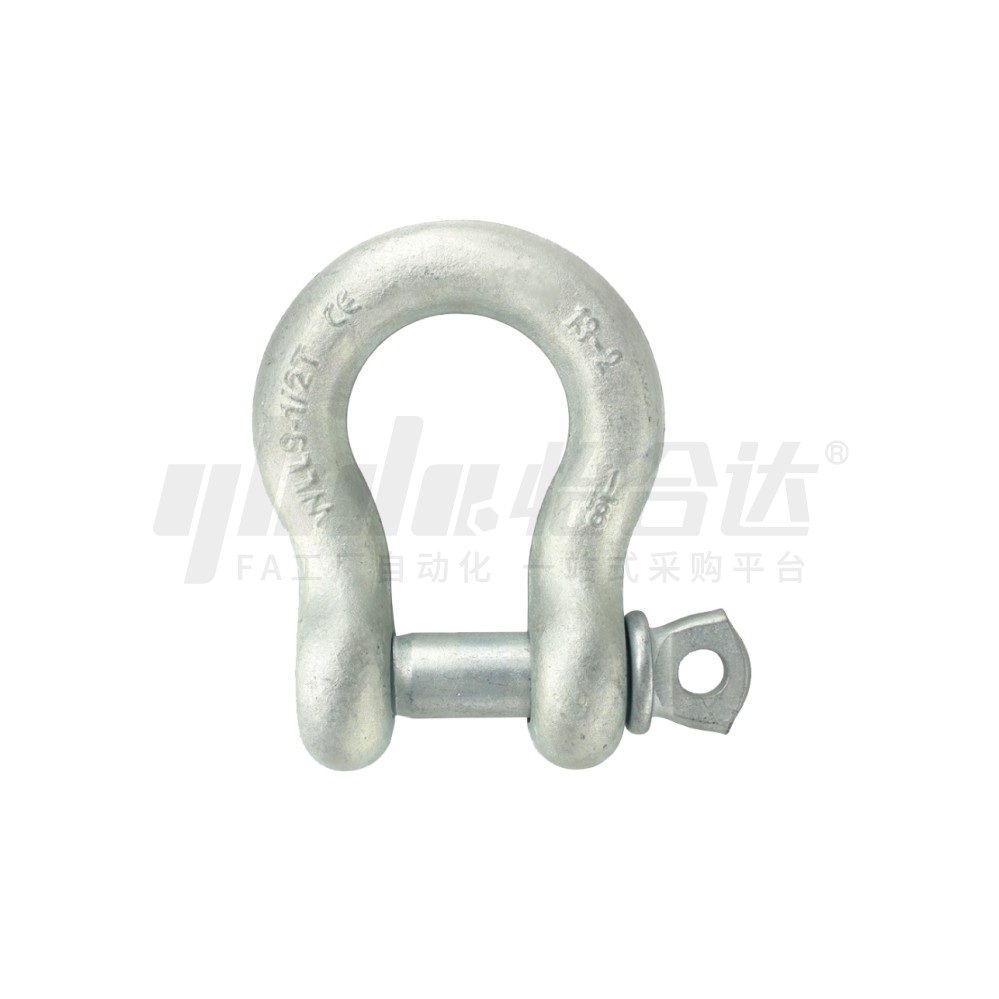

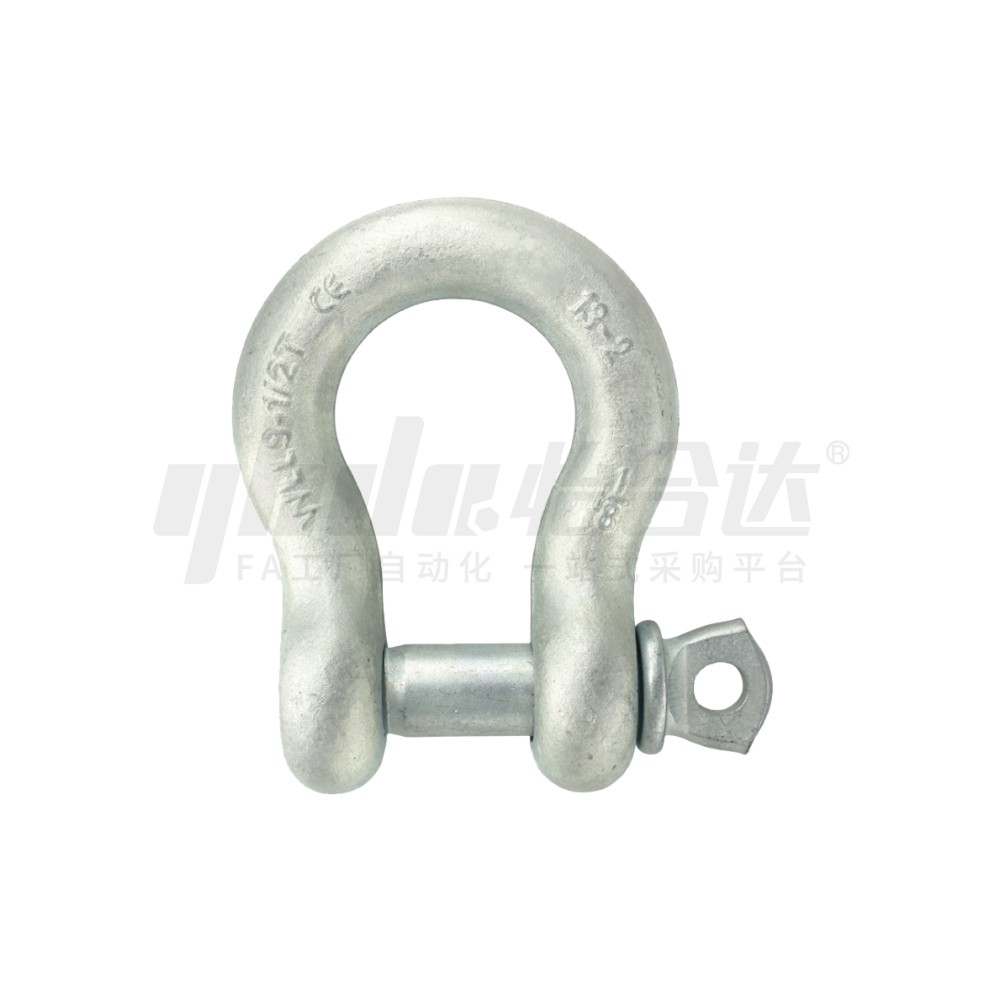

        高强度弓型卸扣 W型/X型 碳钢材质 热镀锌

        条件筛选：

        主体材质 碳钢
        主体表面处理 热镀锌
        品名 高强度弓型卸扣
        分类 卸扣

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 材质 表面处理
            TCD81 X型
            		 碳钢 热镀锌
            TCD83 W型

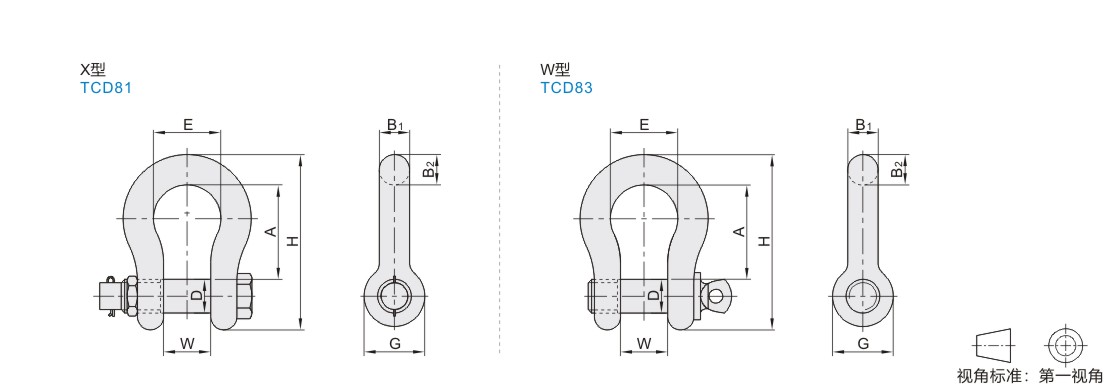

            参数图



            X型

            型号 工作拉力
            (T)            		 B1 B2 D W A E G H 净重
            (kg)
            代码 规格
            TCD81 0.33T 0.33 4.8±0.5 4.8±0.5 6±0.2 9.7±1 21.6±2 15.3±1.5 14.2±1 37.5±2 0.025
            0.5T 0.5 6.4±0.5 6.4±0.5 7.5±0.2 12±1 28±2 19.8±1.5 15.5±1 46.8±2 0.042
            0.75T 0.75 9.7±0.8 8±0.8 9.5±0.2 13.5±1 29.8±2 21.4±1.5 19±1 53±2 0.008
            1T 1 9.7±0.8 9.7±0.8 11.2±0.2 16.8±1.2 35.5±2 26.2±2 23±1.5 63±2 0.146
            1.5T 1.5 11.2±0.8 11.2±0.8 13.4±0.3 19±1.2 42±2 29.5±2 27±1.5 74±2 0.225
            2T 2 13.5±0.8 13.6±0.8 15.2±0.3 20.6±1.2 47±2 33.3±2 30±1.5 84.2±2 0.338
            3.25T 3.25 16±1 17.6±1 19±0.3 27±1.2 59±3 43±2.5 38±2 106.5±3 0.71
            4.75T 4.75 19.5±1 20.6±1 21.2±0.3 32±1.5 71±3 50.8±2.5 46±2 126.5±3 1.187
            6.5T 6.5 22.4±1 24.6±1 25±0.3 36.6±1.5 83±3 58±2.5 53±2 148±3 1.829
            8.5T 8.5 25.4±1 27±1 28±0.3 43±1.5 94±3 68.4±2.5 60.5±2 166.6±3 2.693
            9.5T 9.5 29.5±1.5 31.8±1.5 30±0.5 46±1.5 108±4 74±3 68.3±3 190±4 3.915
            12T 12 32.7±2 35±1.5 36±0.5 51.6±2 117±4 82.5±3 76.2±3 209.6±4 5.661
            13.5T 13.5 36±2 36±1.5 39±0.5 57±2 134±4 92±3 84±3 232.7±4 6.84
            17T 17 39±2 41±1.5 60.5±2 146±4 99±3 92.2±3 254±4 8.78
            25T 25 46.7±2 57±2 48±0.5 73.2±3 177±4 127±4 106.4±3 313.5±4 17.818
            35T 35 52.8±2.5 61±2 56±0.5 82.5±3 196±5 146±4 127±4 347.5±5 24.958
            55T 55 68.8±2.5 79.5±2 68±0.5 105±3 266±5 184±4 147.7±4 453±5 50.423



            破断拉力是工作拉力的6倍。



            W型

            型号 工作拉力
            (T)            		 B1±0.5 B2±0.5 D±0.2 W A±2 E±1.2 G±1 H±2 净重
            (kg)
            代码 规格
            TCD83 0.33T 0.33 4.8 4.8 7.2 9.7±1 21.6 15.3 14.2 37.5 0.022
            0.5T 0.5 6.4 6.4 8.7 12±1 28 19.8 15.5 46.8 0.04
            0.75T 0.75 8 8 11 13.5±1 29.8 21.4 19 53 0.08
            1T 1 9.7 9.7 13.5 16.8±1.2 35.5 26.2 23 63.2 0.13
            1.5T 1.5 11.2 11.2 15 19±1.2 42 29.5 27 78 0.21
            2T 2 13.5 13.5 17.5 20.6±1.2 47 33.3 30 83.3 0.32
            3.25T 3.25 16 17.5 21.5 27±1.2 59 42.9 38 106.5 0.67
            4.75T 4.75 19 20.6 23.5 32±1.5 71 50.8 46 126.5 1.04
            6.5T 6.5 22.4 24.6 27.5 36.6±1.5 83 58 53 148 1.64
            8.5T 8.5 25.4 27 30.5 43±1.5 94 68.4 60.5 167 2.51
            9.5T 9.5 29.5 31.8 32.5 46±1.5 108 74 68.3 190 3.77
            12T 12 32.7 35 38.7 51.6±2 117 82.6 76.2 209.6 4.98
            13.5T 13.5 36 36 41.7 57±2 134 92.2 84 232.7 6.01
            17T 17 39 41 42 60.5±2 146 98.6 92.2 254 8.3
            25T 25 46.7 57 51 73.2±3 177 127 106.4 313.5 17
            35T 35 52.8 61 59.5 82.5±3 196 146 127 347.5 21.7
            55T 55 68.8 79.5 70.5 105±3 266 184 147.7 453 45.6



            破断拉力是工作拉力的6倍。
