查看大图
常规选型
图纸选型
型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
主体表面处理
品名
产品选型
规格
图片仅供参考，请以已选的规格为准

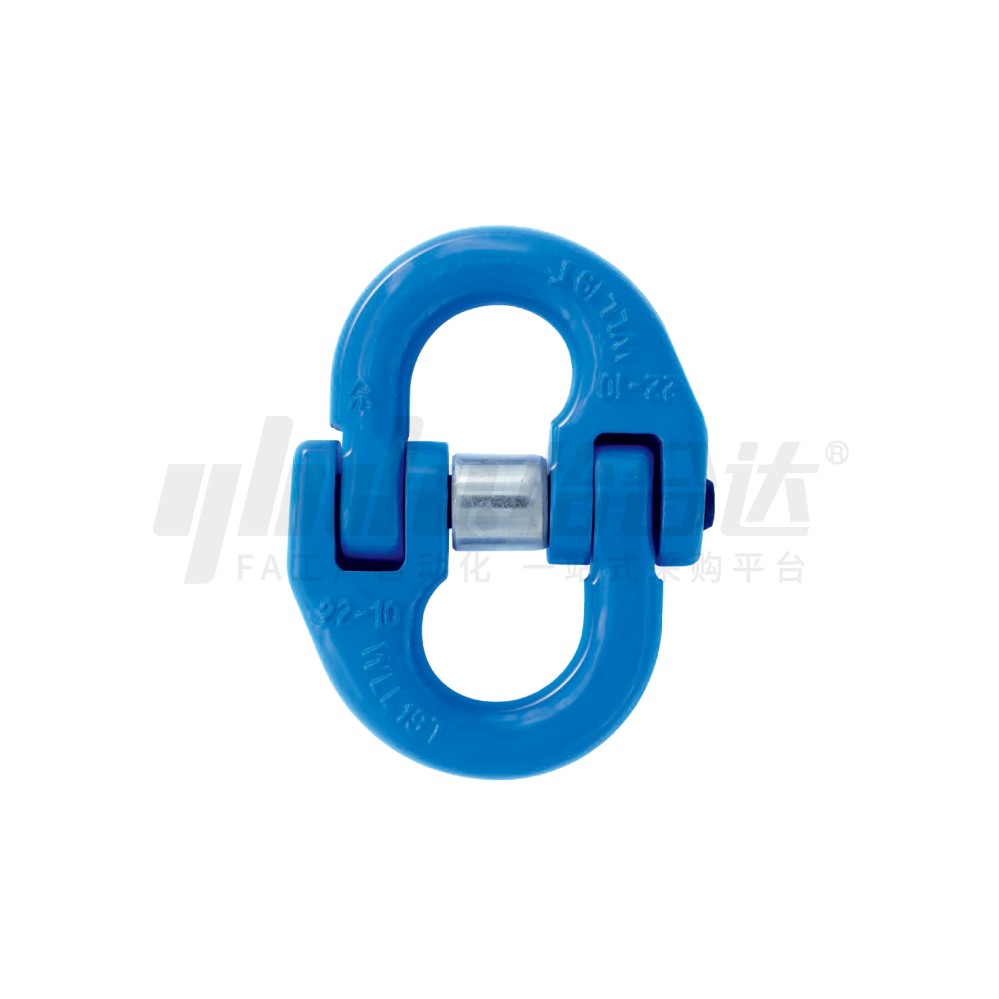

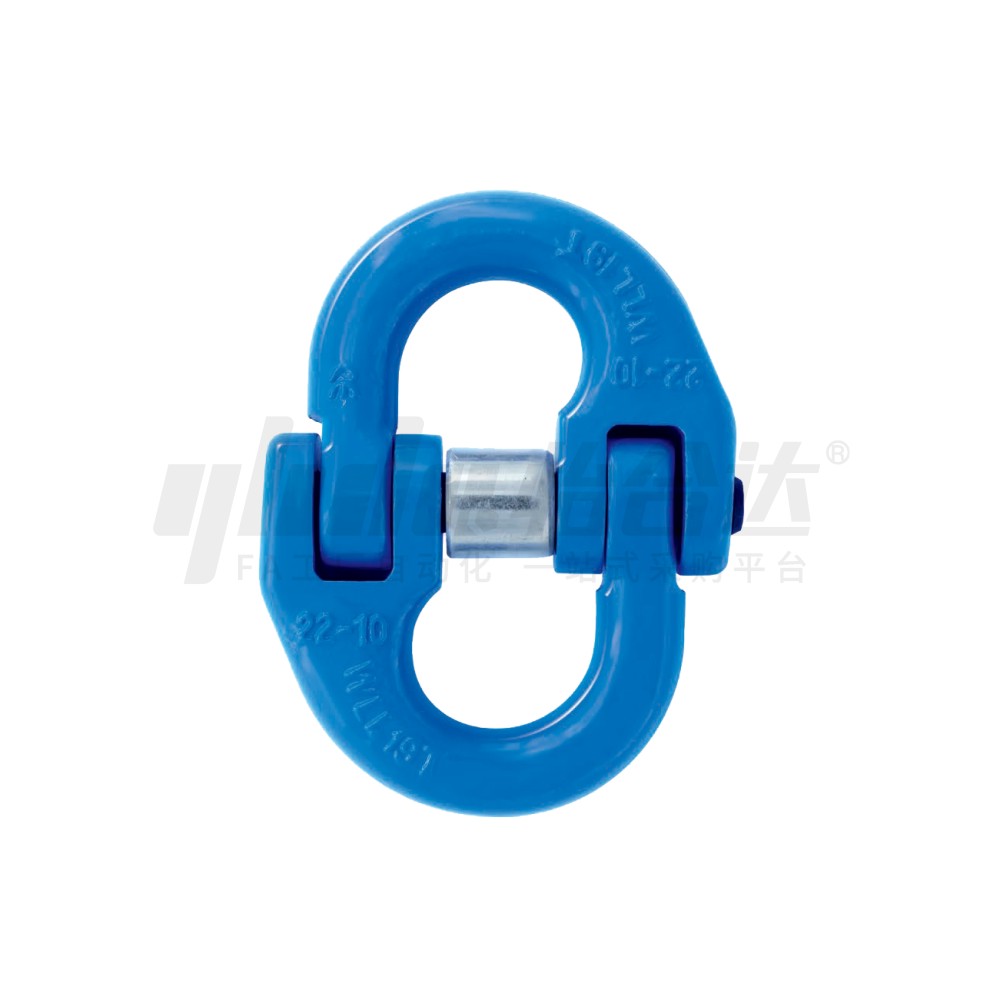

G80欧式链接蝴蝶扣/G100欧式链接蝴蝶扣 合金钢 喷塑（红色/蓝色）
条件筛选：
主体材质 合金钢
分类 蝴蝶扣
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 |
| TCD62 | G80欧式链接蝴蝶扣 | 合金钢 |
喷塑(红色) |
| TCE62 | G100欧式链接蝴蝶扣 | 喷塑(蓝色) |

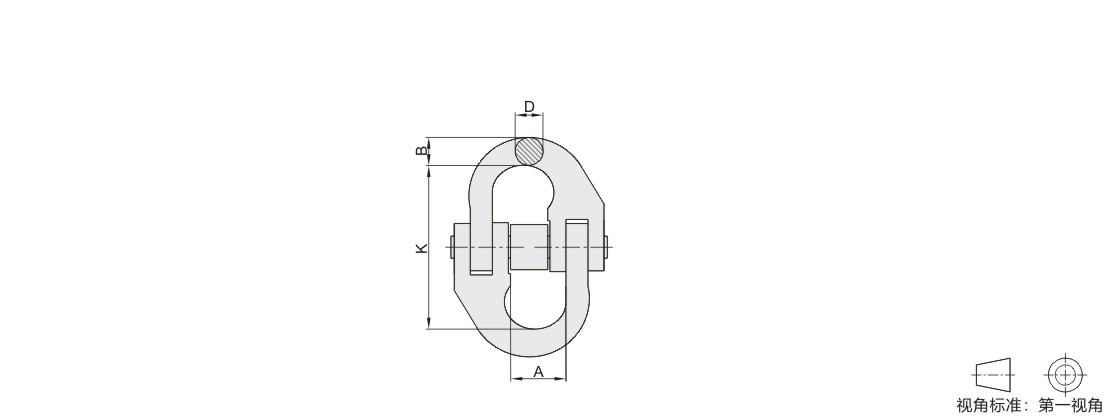

参数图
G80欧式链接蝴蝶扣
| 型号 | 工作拉力 (T) |
A±1.5 | B±1 | D±1 | K±2 | 净重 (kg) |
|||||||||||||||||
| 代码 | 规格 | ||||||||||||||||||||||
| TCD62 | 1.12T | 1.12 | 15 | 7.5 | 7 | 42 | 0.08 | ||||||||||||||||
| 1.5T | 1.5 | 20 | 8.5 | 8.5 | 54.8 | 0.145 | |||||||||||||||||
| 3.15T | 3.15 | 26 | 12 | 11.5 | 68 | 0.3 | |||||||||||||||||
| 5.3T | 5.3 | 30 | 15 | 15 | 87 | 0.65 | |||||||||||||||||
| 8T | 8 | 35 | 19.8 | 19.8 | 108.4 | 1.15 | |||||||||||||||||
| 10T | 10 | 38 | 21 | 21 | 112 | 1.84 | |||||||||||||||||
| 12.5T | 12.5 | 41 | 24 | 24 | 121.5 | 2.1 | |||||||||||||||||
| 15T | 15 | 49.5 | 26 | 26 | 141.5 | 2.87 | |||||||||||||||||
| 21.2T | 21.2 | 57.5 | 31 | 30 | 158 | 4.5 | |||||||||||||||||
| 31.5T | 31.5 | 67.5 | 38 | 37 | 205 | 8.21 | |||||||||||||||||
破断拉力是工作拉力的4倍。
G100欧式链接蝴蝶扣
| 型号 | 工作拉力 (T) |
A | B | D | K | 净重 (kg) |
||||||||||||||||||
| 代码 | 规格 | |||||||||||||||||||||||
| TCE62 | 1.4T | 1.4 | 14±0.8 | 8.5±0.8 | 7±0.5 | 44.5±2.5 | 0.08 | |||||||||||||||||
| 2.5T | 2.5 | 18.5±0.8 | 10.5±0.8 | 10±0.8 | 63±3 | 0.18 | ||||||||||||||||||
| 4T | 4 | 23±1 | 12.6±1 | 12.6±1 | 71±3 | 0.34 | ||||||||||||||||||
| 6.7T | 6.7 | 28±1 | 16.5±1 | 16.5±1 | 92.5±3 | 0.68 | ||||||||||||||||||
| 10T | 10 | 33.5±1 | 20±1 | 20±1 | 106.5±3 | 1.22 | ||||||||||||||||||
| 16T | 16 | 42±1 | 25±1.5 | 25±1.5 | 123±3 | 2.13 | ||||||||||||||||||
| 19T | 19 | 48±1 | 27±1.5 | 27±1.5 | 137.5±3 | 3 | ||||||||||||||||||
| 26.5T | 26.5 | 61±2 | 32±2 | 32±2 | 163±4 | 5.22 | ||||||||||||||||||
| 39.3T | 39.3 | 80±2 | 40±3 | 40±3 | 197±4 | 9.55 | ||||||||||||||||||
破断拉力是工作拉力的4倍。
-
