        平键 GB/T 1096-2003 标准型 A型/B型C型

        条件筛选：

        种类 标准型
        标准 GB/T 1096-2003
        成品种类 成品
        种类筛选 平键

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 抗拉强度
            国标 相当
            BLC90 标准型 A型 45 S45C 600N/mm²以上
            BLC92 OCr18Ni9 SUS304
            BLC93 B型 45 S45C
            BLC95 OCr18Ni9 SUS304
            BLC96 C型 45 S45C
            BLC98 0Cr18Ni9 SUS304



            使用标准：GB/T1096-2003



            L尺寸公差

            L 公差
            最短~10   0
            -0.36
            12~18   0
            -0.43
            20~28   0
            -0.52
            32~50   0
            -0.62
            56~80   0
            -0.74
            90~110   0
            -0.87
            125~180   0
            -1.0
            200   0
            -1.15

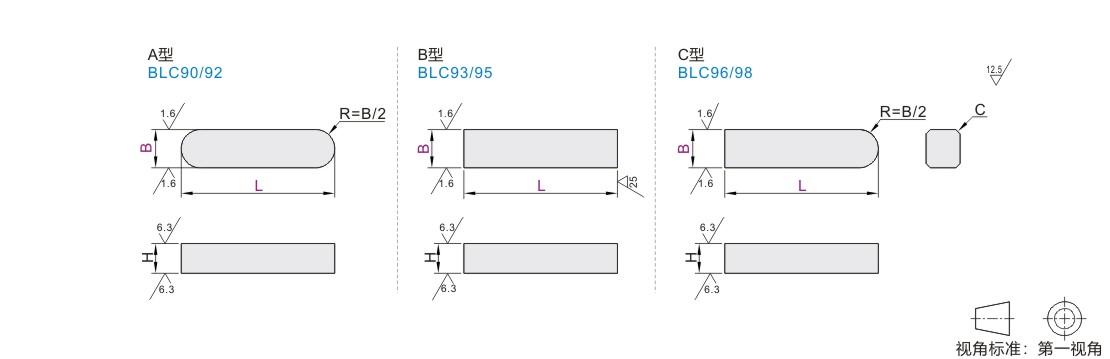

            参数图



            选型表

            型号
            		 L
            		 H
            		 C
            代码 Bh8

            A型
            BLC90
            BLC92


            B型
            BLC93
            BLC95


            C型
            BLC96
            BLC98

            		 3

              0
            -0.014

            		  6  8  10  12  14  16  18  20  22  25  28  32  36 3   0
            -0.014            		 0.16~0.25
            4   0
            -0.018            		      8  10  12  14  16  18  20  22  25  28  32  36  40  45 4   0
            -0.018
            5           10  12  14  16  18  20  22  25  28  32  36  40  45  50  56 5 0.25~0.40
            6                         14  16  18  20  22  25  28  32  36  40  45  50  56  63  70 6
            8   0
            -0.022            		                                       18  20  22  25  28  32  36  40  45  50  56  63  70  80  90 7   0
            -0.090
            10                                                      22  25  28  32  36  40  45  50  56  63  70  80  90  100  110 8 0.40~0.60
            12    0
            -0.027            		                                                                    28  32  36  40  45  50  56  63  70  80  90  100  110  125  140
            14                                                                                   36  40  45  50  56  63  70  80  90  100  110  125  140  160 9
            16                                                                                                  45  50  56  63  70  80  90  100  110  125  140  160  180  10
            18                                                                                                         50  56  63  70  80  90  100  110  125  140  160  180 200 11    0
            -0.110
