同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 5 项未选择

      代码

      参数选型

      种类

      类型

      产品选型

      B

      L

      查看大图

      图片仅供参考，请以已选的规格为准

        RoHS认证

        医疗平键GB/T 1096-1979 螺纹沉孔型/螺纹拆卸型 A型/B型C型 SUS304材质

        条件筛选：

        材质 SUS304
        标准 GB/T 1096-1979
        种类筛选 平键

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 抗拉强度
            国标 相当
            Y-LBA32 螺纹沉孔型 A型 0Cr18Ni9 SUS304 600N/mm²以上
            Y-LBA34 B型
            Y-LBA36 C型
            Y-LBA42 螺纹拆卸型 A型
            Y-LBA44 B型
            Y-LBA46 C型

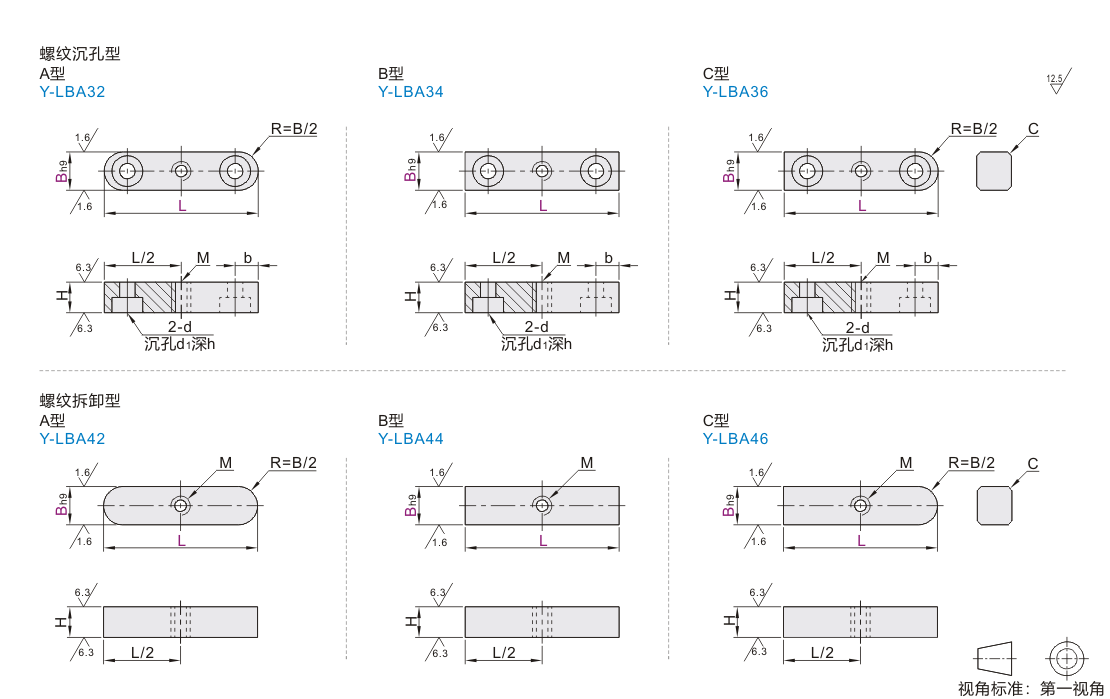

            参数图



             螺纹沉孔型

            型号
            		 L※1
            		 H
            		 d
            		 d1
            		 h
            		 b
            		 M
            		 C
            代码 Bh9
            A型
            Y-LBA32
            B型
            Y-LBA34
            C型
            Y-LBA36            		 8 0
            -0.036            		 35 40 45 50 55 60 65 70 80 85 90 100 7 0
            -0.090            		 3.3 6 3.3 8 M3 0.3
            10              45 50 55 60 65 70 80 85 90 100 8 4.3 7.5 4.3 10 M4 0.5
            12 0
            -0.043            		                    50 55 60 65 70 80 85 90 100 5.3 9 5.3 12 M5
            14                    50 55 60 65 70 80 85 90 100 9 14
            16                                 60 65 70 80 85 90 100 10 16
            18                                 60 65 70 80 85 90 100 110 11 0
            -0.110            		 6.3 11 6.3 18 M6



            ※1L尺寸公差表

            L
            		 公差
            最短~50 0
            -0.62
            51~80 0
            -0.74
            81~110 0
            -0.87



            螺纹拆卸型

            型号
            		 L※2
            		 H
            		 M
            		 C
            代码 Bh9

            A型
            Y-LBA42

            B型
            Y-LBA44

            C型
            Y-LBA46

            		 5 0
            -0.030            		 10 15 20 25 30 35 40 45 50 55 60 5 0
            -0.030            		 M3 0.3
            6 10 15 20 25 30 35 40 45 50 55 60 70 6
            8 0
            -0.036            		        15 20 25 30 35 40 45 50 55 60 65 70 80 85 90 100 7 0
            -0.090
            10        15 20 25 30 35 40 45 50 55 60 65 70 80 85 90 100 8 M4 0.5
            12 0
            -0.043            		              20 25 30 35 40 45 50 55 60 65 70 80 85 90 100 M5
            14                           30 35 40 45 50 55 60 65 70 80 85 90 100 9
            16                                        40 45 50 55 60 65 70 80 85 90 100 10
            18                                        40 45 50 55 60 65 70 80 85 90 100 110 11 0
            -0.110            		 M6



            ※2L尺寸公差表

            L
            		 公差
            最短~18 0
            -0.43
            19~30 0
            -0.52
            31~50 0
            -0.62
            51~80 0
            -0.74
            81~110 0
            -0.87
