医疗螺纹套 标准型/无舌型/插销型 SUS304材质/SUS303材质 粗牙
条件筛选：
螺纹种类 粗牙
种类筛选 螺纹套
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图

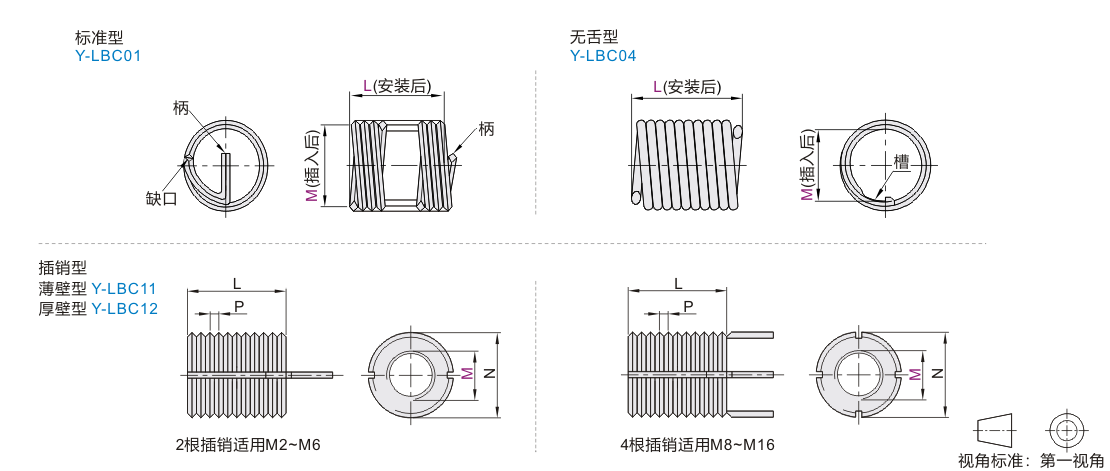

参数图·
材质图
| 代码 |
类型 |
材质 |
|||
| 国标 | 相当 | ||||
| Y-LBC01 | 标准型 | 粗牙 | 0Cr18Ni9 | SUS304 | |
| Y-LBC04 | 无舌型 | ||||
| Y-LBC11 | 插销型 | 薄壁型 | Y1Cr18Ni9 | SUS303 | |
| Y-LBC12 | 厚壁型 | ||||
参数图·
标准型
| 型号 |
L |
螺距 |
XM |
圈数 |
安装前长度 (参考值) |
外径 |
建议选用 钻头直径 |
||
| 代码 | M | min | max | ||||||
| Y-LBC01 | 3 | 3 | 0.5 | 1M | 4.2 | 1.49 | 3.7 | 4.35 | 3.1 |
| 4.5 | 1.5M | 6.8 | 2.68 | ||||||
| 6 | 2M | 9.4 | 3.88 | ||||||
| 4 | 4 | 0.7 | 1M | 4 | 2.18 | 5.05 | 5.6 | 4.2 | |
| 6 | 1.5M | 6.6 | 3.93 | ||||||
| 8 | 2M | 9.1 | 5.03 | ||||||
| 5 | 5 | 0.8 | 1M | 4.4 | 3.14 | 6.25 | 6.8 | 5.2 | |
| 7.5 | 1.5M | 7.1 | 4.38 | ||||||
| 10 | 2M | 9.9 | 6.32 | ||||||
| 6 | 6 | 1 | 1M | 4.3 | 4.07 | 7.4 | 7.95 | 6.2 | |
| 9 | 1.5M | 6.9 | 5.64 | ||||||
| 12 | 2M | 9.6 | 8.07 | ||||||
| 8 | 8 | 1.25 | 1M | 4.8 | 5.08 | 9.8 | 10.35 | 8.3 | |
| 12 | 1.5M | 7.7 | 8.08 | ||||||
| 16 | 2M | 10.6 | 10.85 | ||||||
| 10 | 10 | 1.5 | 1M | 5 | 6.18 | 11.95 | 12.5 | 10.4 | |
| 15 | 1.5M | 8.1 | 9.9 | ||||||
| 20 | 2M | 11.2 | 14.83 | ||||||
| 12 | 12 | 1.75 | 1M | 5.3 | 7.04 | 14.3 | 15 | 12.4 | |
| 18 | 1.5M | 8.4 | 12.68 | ||||||
| 24 | 2M | 11.6 | 17.04 | ||||||
| 16 | 16 | 2 | 1M | 6.3 | 11.4 | 18.9 | 19.4 | 16.5 | |
| 24 | 1.5M | 10 | 16.57 | ||||||
| 32 | 2M | 13.07 | 21.36 | ||||||
M(粗牙螺纹)、L为插入螺纹孔后的尺寸。
无舌型
| 型号 |
L |
螺距 |
XM |
圈数 |
安装前长度 (参考值) |
外径 |
建议选用 钻头直径 |
||
| 代码 | M | min | max | ||||||
| Y-LBC04 | 2.5 | 2.5 | 0.45 | 1M | 3.6 | 1.5 | 3.2 | 3.7 | 2.6 |
| 3.75 | 1.5M | 5.9 | 2.05 | ||||||
| 5 | 2M | 8.2 | 2.76 | ||||||
| 3 | 3 | 0.5 | 1M | 4.2 | 1.49 | 3.7 | 4.35 | 3.1 | |
| 4.5 | 1.5M | 6.8 | 2.68 | ||||||
| 6 | 2M | 9.4 | 3.88 | ||||||
| 4 | 4 | 0.7 | 1M | 4 | 2.18 | 5.05 | 5.6 | 4.2 | |
| 6 | 1.5M | 6.6 | 3.93 | ||||||
| 8 | 2M | 9.1 | 5.03 | ||||||
| 5 | 5 | 0.8 | 1M | 4.4 | 3.14 | 6.25 | 6.8 | 5.2 | |
| 7.5 | 1.5M | 7.1 | 4.38 | ||||||
| 10 | 2M | 9.9 | 6.32 | ||||||
| 6 | 6 | 1 | 1M | 4.3 | 4.07 | 7.4 | 7.95 | 6.2 | |
| 9 | 1.5M | 6.9 | 5.64 | ||||||
| 12 | 2M | 9.6 | 8.07 | ||||||
| 8 | 8 | 1.25 | 1M | 4.8 | 5.08 | 9.8 | 10.35 | 8.3 | |
| 12 | 1.5M | 7.7 | 8.08 | ||||||
| 16 | 2M | 10.6 | 10.85 | ||||||
| 10 | 10 | 1.5 | 1M | 5 | 6.18 | 11.95 | 12.5 | 10.4 | |
| 15 | 1.5M | 8.1 | 9.9 | ||||||
| 20 | 2M | 11.2 | 14.83 | ||||||
M(粗牙螺纹)、L为插入螺纹孔后的尺寸。
插销型·薄壁型
| 型号 |
螺距 P |
L |
外螺纹 N |
安装参数 |
||
| 代码 | M | 钻孔尺寸 | 底孔螺纹尺寸 | |||
| Y-LBC11 | M2 | 0.4 | 3 | M4×0.7 | 3.4 | M4×0.7 |
| M2.5 | 0.45 | 3.8 | M4.5×0.75 | 3.9 | M4.5×0.75 | |
| M3 | 0.5 | 4.2 | M5×0.8 | 4.4 | M5×0.8 | |
| M4 | 0.7 | 5.2 | M6×0.75 | 5.5 | M6×0.75 | |
| M5 | 0.8 | 8 | M8×1.25 | 6.9 | M8×1.25 | |
| M6 | 1 | 10 | M10×1.25 | 8.8 | M10×1.25 | |
| M8 | 1.25 | 12 | M12×1.25 | 10.8 | M12×1.25 | |
| M10 | 1.5 | 14 | M14×1.5 | 12.8 | M14×1.5 | |
| M12 | 1.75 | 16 | M16×1.5 | 14.75 | M16×1.5 | |
插销型·厚壁型
| 型号 |
螺距 P |
L | 外螺纹 N |
安装参数 |
||
| 代码 | M | 钻孔尺寸 | 底孔螺纹尺寸 | |||
| Y-LBC12 | M4 | 0.7 | 8 | M8×1.25 | 6.9 | M8×1.25 |
| M5 | 0.8 | 10 | M10×1.25 | 8.8 | M10×1.25 | |
| M6 | 1 | 12 | M12×1.25 | 10.8 | M12×1.25 | |
| M8 | 1.25 | 14 | M14×1.5 | 12.8 | M14×1.5 | |
| M10 | 1.5 | 16 | M16×1.5 | 14.75 | M16×1.5 | |
| M12 | 1.75 | 18 | M18×1.5 | 16.75 | M18×1.5 | |
| M14 | 2 | 20 | M20×1.5 | 18.75 | M20×1.5 | |
| M16 | 22 | M22×1.5 | 20.5 | M22×1.5 | ||
-
