      产品选型

      d

      H

      图片仅供参考，请以已选的规格为准

        特别用途柱塞 长导向型柱塞 重载

        条件筛选：

        主体材质 S45C
        主体表面处理 发黑
        载荷 重载
        销（球）头表面处理 发黑
        销（球）头材质 S45C
        种类筛选 长导向柱塞

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        材质图

        参数图

        材质图
        代码 类型   主体 销 衬套 弹簧
          材质 表面处理 材质 硬度 表面处理 材质 材质
        PKM43 长导向型柱塞   S45C 发黑 S45C 50~55HRC 发黑 黄铜 SUS304-WPB

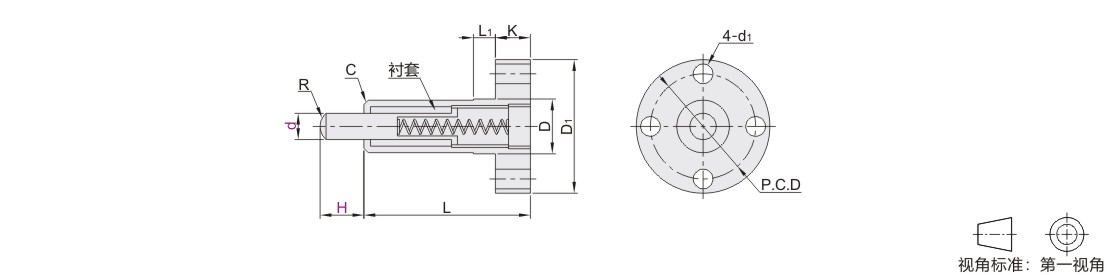

        参数图



        选型表

        型号 行程 d1 P.C.D D D1 L L1 R K C    负载(N)
        代码 d H min. max.
        PKM43 6  5  4.5  22  14  30  32  5  4  8  1  16  28
        10  38  7
        8  5  24  16  32  38  5  21  29
        10  42  14
        10  10  5.5  30  20  40  48  8  6  1.5  27  48
        15  52  15.6
        12  15  32  22  42  52  8  25.8  47
        20  58  19.6
        16  15  6.5  40  28  52  60  10  10  10  2  41.3  71.3
        25  70  21.6
        20  20  44  32  56  70  12  49  87.6
        30  80  30.6
