        分度销用固定座 平行安装型/垂直安装型

        条件筛选：

        主体表面处理 发黑
        种类筛选 分度销用固定座

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        产品问答

        材质图

        参数图

        材质图
        代码 类型
        		 主体
        		 螺纹销
        材质 表面处理 材质 表面处理
        ZAF63 平行安装型 S45C 发黑 S45C 发黑
        ZAF65 垂直安装型 S45C 发黑 S45C 发黑
        ZAF66 SUS304 一 SUS304 一



        特点：固定座起到了固定把手型分度销的辅助作用，扩展了其使用范围。

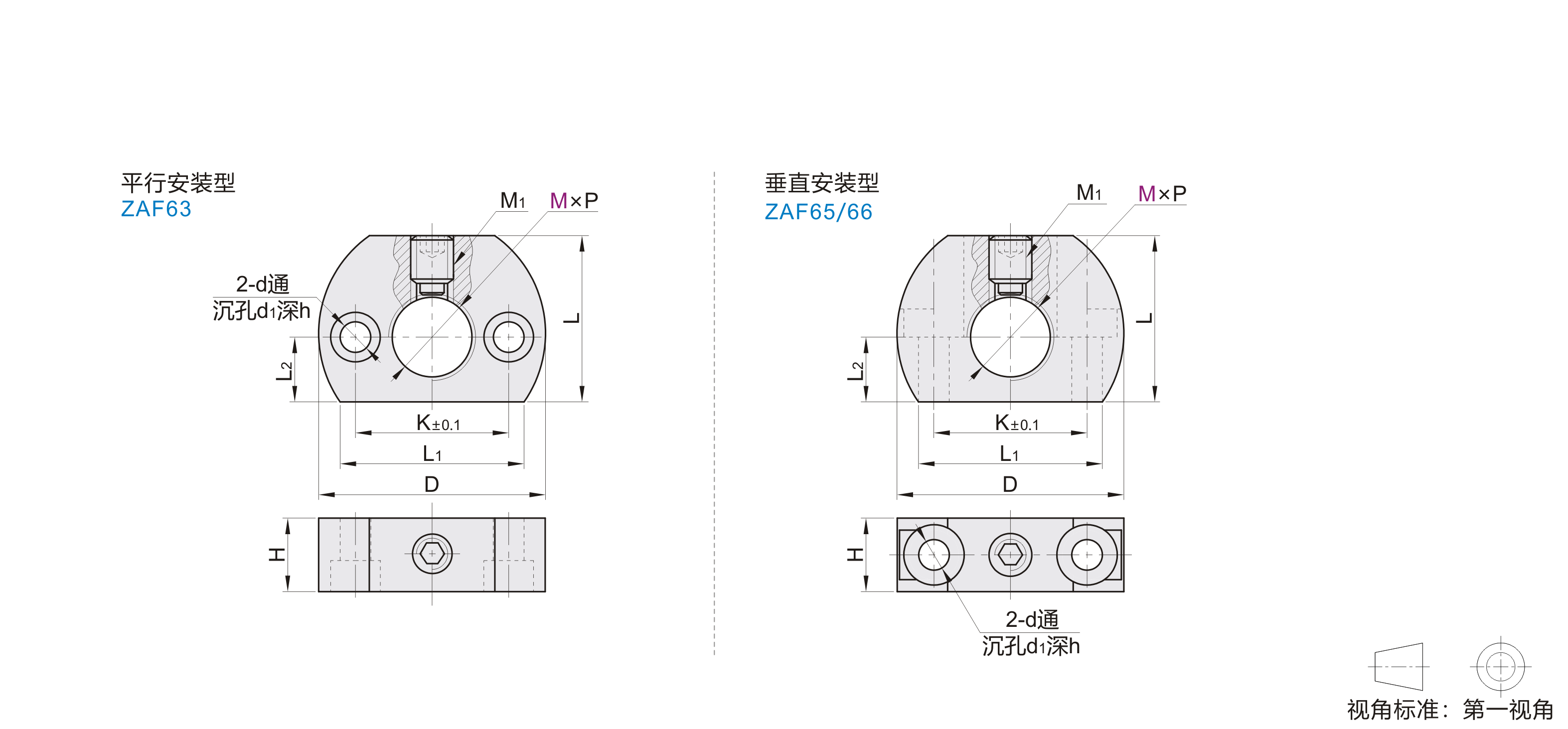

        参数图



        选型表

        型号
        		 P
        螺距
        		 D
        		 M1
        		 d
        		 d1
        		  h
        		 K
        		 L
        		 L1
        		 L2
        		 H
        代码 M
        平行安装型  垂直安装型
        ZAF63       ZAF65
                            ZAF66        		 12  1.5  32  M5 4.5  7.6  4.5  21  22  26.5  9  12
        16  46  M8 5.5  10  5.7  32  33  38  13  15
        20
