A
d
图片仅供参考，请以已选的规格为准
柱塞用配件 安装支/敲入销
条件筛选：
主体材质 S45C
主体表面处理 发黑
种类筛选 柱塞用配件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
主体 |
||
| 材质 | 表面处理 | |||
| ZAF61 | 安装支座 | S45C | 发黑 | |
| ZAF62 | 敲入销 | |||

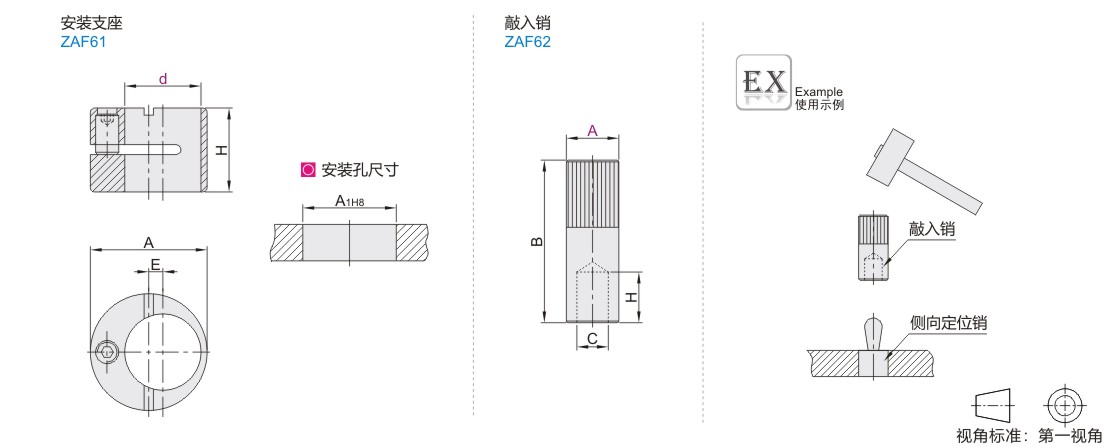

参数图
安装支座
| 型号 | A | H | 偏心 E |
安装孔A1 (建议公差H8) |
适用侧向定位销外径 D1 |
适用 侧向定位销代码 |
|
| 代码 | d | ||||||
| ZAF61 | 6 | 12 | 9.9 | 2 | 12 | 6 | ZAV31~63-D3 |
| 10 | 16 | 11.9 | 16 | 10 | ZAV31~63-D5/D6 | ||
| 12 | 18 | 13.9 | 18 | 12 | ZAV31~63-D8 | ||
| 16 | 25 | 17.9 | 3 | 25 | 16 | ZAV31~63-D10 | |
敲入销
| 型号 |
B |
C |
H |
适用侧向定位销外径 D1 |
适用 侧向定位销代码 |
|
| 代码 | A | |||||
| ZAF62 | 6 | 50 | Ø3.2 | 6 | 6 | ZAV31~63-D3 |
| 10 | 60 | Ø6.2 | 13 | 10 | ZAV31~63-D5/D6 | |
| 12 | Ø8.2 | 16 | 12 | ZAV31~63-D8 | ||
| 16 | Ø10.2 | 19 | 16 | ZAV31~63-D10 | ||
-
