      产品选型

      D

      图片仅供参考，请以已选的规格为准

        定位珠 压入式滚轮型 无防松型 压入式安装型 树脂球头

        条件筛选：

        类型 滚轮型
        主体材质 聚缩醛
        安装方式 压入式
        球头材质 聚缩醛
        载荷 超轻载
        有无防松 无
        球头类型 树脂球头
        种类筛选 定位珠

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 使用温度
            主体 球头 副球 弹簧
            ZAL31 压入式滚轮型 树脂球头 聚缩醛 SUS440C SUS631J1 -30~80℃



            特点：采用主球与副球的结构设计，确保球头旋转顺畅。





            建议安装孔尺寸:

            D


            H8

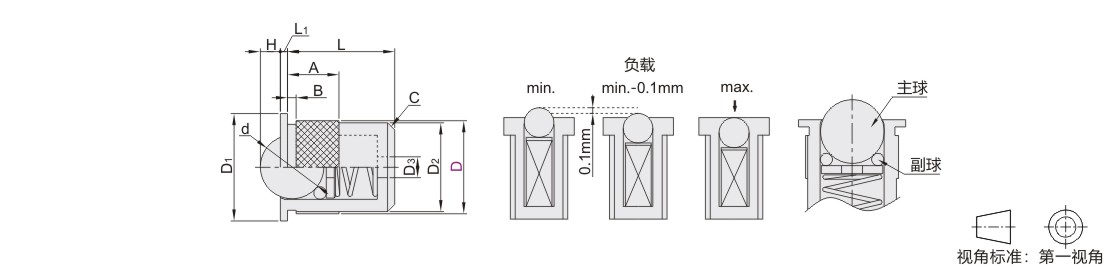

            参数图



            选型表

            型号 D1   D2 D3 H L   L1 d A B C 负载(N)
            代码 D min. min.-0.1mm max.
            ZAL31 7  9  — 1.5  1.5  7.5  1 4.76 7.5  1 0.8 0 0.1 2
            9  11  8.4  2.5  1.7  10  5.56 7 1 0.2 4
            13  15  12.4  3  2.8  15  8.73 1.2  0.3 7
            15  17  14.7  3.5  3.5  16.5  10.32 8.5  1.5 11
            20  22  19.4  5.3  5.2  22.5  1.5 15.88 10.5  14
            24  26  23.4  6.4  6.6  29  19.05 13.5  21



                                                                                                                                                                                                                                                  kgf=N×0.101972
