        医疗定位珠 负载可变型 无防松型 一字槽安装型 金属球头

        条件筛选：

        类型 负载可变型
        主体材质 SUS304
        安装方式 一字槽
        球头材质 SUS440C
        载荷 负载可变
        弹簧材质 SUS304
        有无防松 无
        球头类型 金属球头
        种类筛选 定位珠

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 主体 球头 弹簧 螺帽 调整环 使用温度
            材质 材质 硬度 材质 材质 材质
            Y-LAB01 负载可变型 金属球头 SUS304 SUS440C 55HRC~ SUS304 SUS303 SUS304 -30~80℃

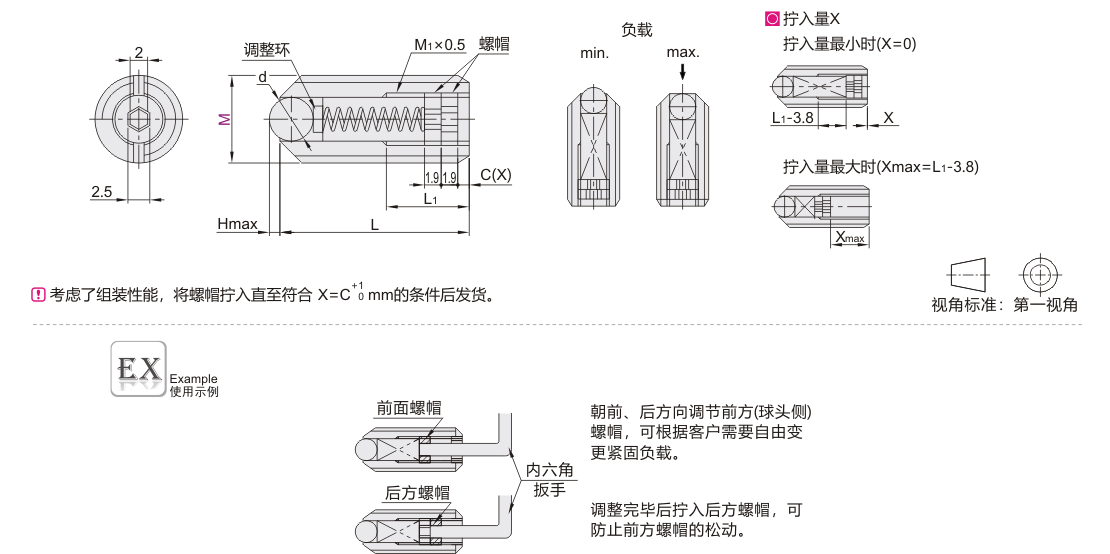

            参数图



            选型表

            型号
            		 d
            		 H
            		 L
            		 L1
            		 M1
            (细牙)
            		 C
            		 X
            		 拧入量最小时(X＝0)
            		 拧入量最大时(X＝Xmax)
            代码
            		 M
            		 负载(N)
            		 负载(N)
            min. max. min. max.
            Y-LAB01 8 4 1 16 6.4 M5 1 0~2.6 10 20 32 41
            10 5 1.2 18 6.5 M6 1.3 0~2.7 7 21 38 52
            12 7.1 1.8 22 6.6 M8 1.8 0~2.8 3 29 42 62



            前端部有扳手槽，后方的内六角孔用于变更负载，不能用于紧固，为一字槽安装。

            拧入时的负载为参考值，并非保证值。

            设定负载后请用后方螺帽固定。
