        定位珠 一字槽安装型 带防松型 L尺寸固定型 金属球头

        条件筛选：

        类型 标准型
        主体材质 SUM22L
        安装方式 一字槽
        主体表面处理 发黑
        尺寸类型 L尺寸固定型
        球头材质 SUJ2
        有无防松 有
        球头类型 金属球头
        种类筛选 定位珠

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 载荷
            		 主体 球头 弹簧 使用温度
            材质 表面处理 材质 硬度 材质
            ZAC25 带防松型 金属球头 轻载 SUM22L 发黑 SUJ2 56~60HRC SWP-A -30~80℃
            ZAC26 重载





            此款防松处理特殊，产品可重复使用5次左右。

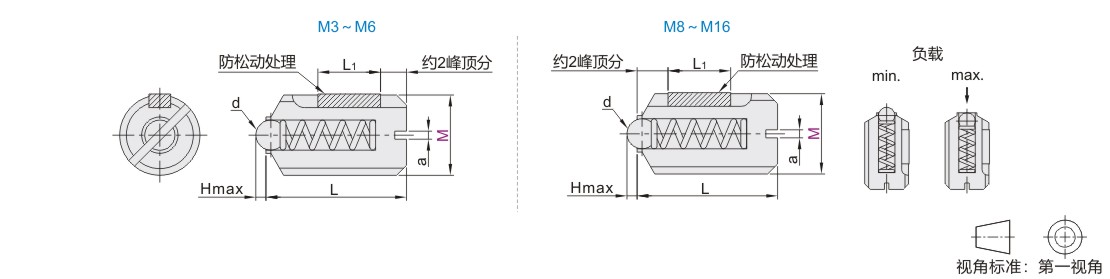

            参数图



             选型表

            型号
            		 d
            		 H
            		 L
            		 L1
            		 a
            		 负载(N)
            轻载ZAC25 重载ZAC26
            代码 M min. max. min. max.
            ZAC25
            ZAC26            		 3  1.5 0.5  7 4 0.4  1.5  3  5 7
            4  2.5 0.8  9 5 0.6  4  10  12 22
            5  3 0.9  12 6 0.8  6  11  19 30
            6  3.5 1  14 7 1  9  13  28 40
            8  5 1.5  16 8 1.2  15  30  47 73
            10  6 2  19 9 1.6  20  35  66 100
            12  8 2.5  22 10 2  30  55  120
            16  10 3.5  24 14 2.5  65  125  90 180
