        弹簧套筒定位柱 无轴环型/带轴环型 无防松型 球面销

        条件筛选：

        类型 无轴环型
        载荷 轻载
        有无防松 无
        种类筛选 弹簧套筒定位柱

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型
            		 载荷 主体 弹簧
            材质 表面处理 材质
            ZAX20 无轴环型 球面销 轻载 S45C 镀镍 SUS301
            ZAX21 SUS304 —
            ZAX30 带轴环型

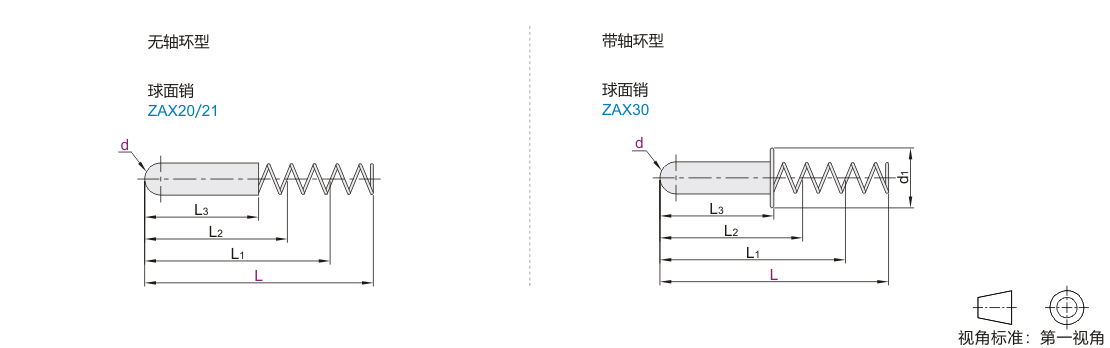

            参数图



            选型表

            型号
            		 L
            		 L1
            		 L2
            		 L3
            		 d1
            		 弹簧荷重(N)
            		 弹簧弹性系数
            (N/mm)
            代码 d L1 L2
            ZAX20 2.2
            ±0.05

            		 16 12 10.5 7.8 — 2.2 3 0.53
            2.6 8 6.5 5.2 3.8 1.1 2 0.7
            3 12 9 8.7 6 6.2 6.8 2
            16 13 10.7 8.5 4.8 8.4 1.6
            3.4 12 9 7.8 6 5 7 1.69
            15 12 8.2 7.3 5.9 13.3 1.95
            4 14 9 8 5 12.3 2.45
            5 16 13 10.4 8 15 2.7
            ZAX21 3 16 10.6 4.8 8.6 1.6
            3.6 18 15 11.5 9 6.7 14.5 2.24
            4 16 13 11.4 7.5 8 12.3 2.7
            ZAX30 3 13 10 8.9 7 4.1 5.3 7.2 1.75
