        定位柱 长行程碳钢型 无防松型 内六角孔安装型 金属球头/树脂球头 球面型

        条件筛选：

        类型 长行程碳钢型
        主体材质 S45C
        安装方式 内六角孔
        端头形状 球面型
        有无防松 无
        种类筛选 定位柱

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 载荷 主体 销   弹簧  使用
            环境温度
            材质 硬度 表面处理 材质 硬度 表面处理   材质
            ZAZ01 无防松型 金属销 超轻载 S45C 29~35
            HRC            		 发黑 S45C 57~63
            HRC            		 镀锌  SWP-B -30~80℃
            ZAZ02 轻载
            ZAZ03 重载 发黑
            ZAZ04 超重载 镀镍
            ZAZ11 树脂销 超轻载 发黑 聚缩醛   一 一
            ZAZ12 轻载
            ZAZ13 重载





            当L=L1时，主体为全螺纹(尾部无台阶)。

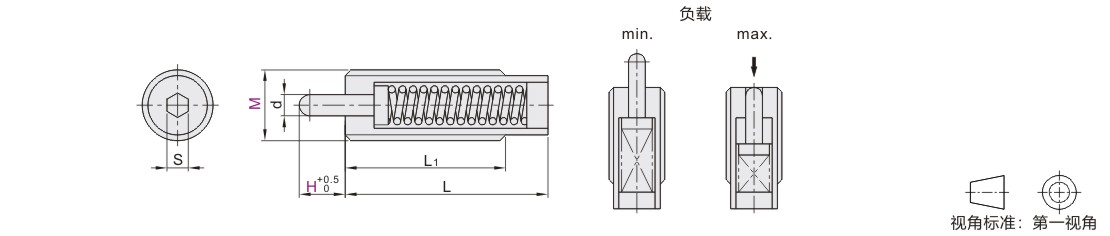

            参数图



            选型表

            型号   H d L L1 S 负载(N)
            代码 M 超轻载·轻载·
            重载型            		 超重载 超轻载 轻载 重载 超重载
            min. max. min. max. min. max. min.  max.
            金属销
            ZAZ01
            ZAZ02
            ZAZ03
            ZAZ04

            树脂销
            ZAZ11
            ZAZ12
            ZAZ13            		 5    3  2  20  27  20(27) 1.5  0.73  2.96  1.4  9.9  1.9  22.6  10.9   30.3
              5  27  39  27(39) 0.71  1.5  10.5  2.4  23.5  11.5   31.5
            6    3  2.5  25  30  25(30) 2  0.84  3.21  3.3  10.5  12.4  33.9  17.1   46.5
              5  30  36  30(36) 1.8  9.8  6.1  32.7  16.7   47.3
            8    3  3.1  25  27  25(27) 2.5  0.89  3.31  3.4  9.5  11.6  31.2  28   56.8
              5  27  35  27(30) 2.8  9.7  8.2  32  10.4   39.8
            10    5  3.8  30  35    30  3  1.89  4.71  2.7  14.2  11.3  51.1  16.9   73.6
              10  43  53  1.69  2.8  14.7  9.4  60.9  13.6   75.4
            12    5  5.5  30  43    30(35) 4  1.49  3.4  17.2  5.5  41.1  35.2   108
              10  43  58    35  1.29  5.91  2.4  21.2  5.1  56  12.6   108
              15  51  78  1.59  2.2  19.5  5  53.7  16.6    140
            16    10  8  60  60  5  1.69   12.81  12  38.1  26.4  78.1  29.5   158
              15  70  9.6  39.8  14.1  79.5  9.9   142
              20  85  90  8.5  40.2  16.7  80.5  4.2   146



            L1(  )内的为超重载型数值。                                    超轻载型除外，已将产品目录中记载的负载修正为实测值。产品本身未变更。                                                      kgf=Nx0.101972
