        定位柱 短行程碳钢型 带防松型 内六角孔安装型 金属球头/树脂球头 球面型

        条件筛选：

        类型 短行程碳钢型
        主体材质 SCM435
        安装方式 内六角孔
        端头形状 球面型
        有无防松 有
        种类筛选 定位柱

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 载荷 主体 销 弹簧   使用
            环境温度
            材质   硬度 表面处理 材质 硬度 表面处理 材质
            ZAP61 带防松型 金属销 超轻载 SCM435   29~35
               HRC            		 发黑 S45C 57~63
            HRC            		 镀锌 SWP-B -30~150℃
            ZAP62 轻载 发黑
            ZAP63 重载
            ZAP64 超重载 镀镍
            ZAP66 树脂销 超轻载 发黑 聚缩醛 — — -30~80℃
            ZAP67 轻载
            ZAP68 重载
            ZAP69 超重载 镀镍





            M3、M4规格未进行防松动处理。
            高温长时间放置，防松动效果最理想。
                低温短时间放置，防松动效果有所降低。

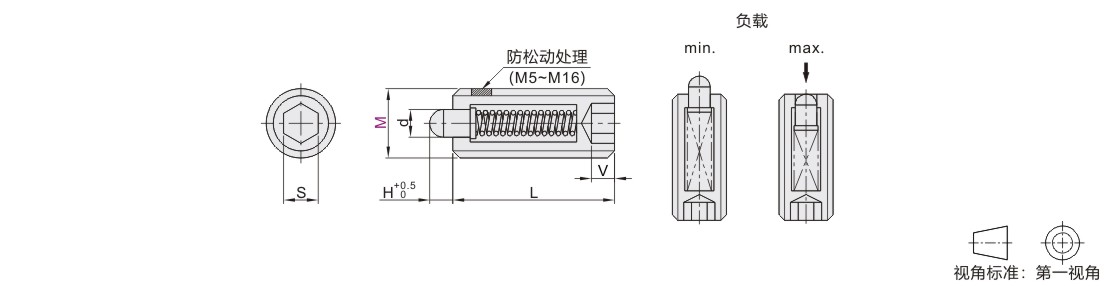

            参数图



            选型表

            型号 d H L V S 负载(N)
            代码 M 超轻载 轻载 重载 超重载
            min. max. min. max. min. max. min. max.
            金属销    树脂销
            ZAP61   ZAP66
            ZAP62   ZAP67
            ZAP63   ZAP68
            ZAP64   ZAP69            		 3  1.2  1  7  1 1.5  0.11  0.48  0.4  1.5  0.8  2  一 一
            4  2.1  1.2  9  1.5 2  0.49  1.55  1.6  5  2  9  4.4  11.9
            5  2.7  1.5  12  2 2.5  0.53  2.53  2  7.8  4.9  14.7  4.1  24.9
            6  3.2  13  2.5 3  0.89  3.11  2.9  9.8  5.9  19.6  7.7  30.6
            8  4  2  15  4  0.9  3.14  8.6  43
            10  5  2.5  16  3 5  1.76  4.71  4.9  14.7  9.8  29.4  14.1  53.1
            12  6  3.5  20  6  1.96  4.82  23.1  58.1
            16  8  4.5  22  8  3.29  9  9.8  29.4  19.6  58.8  26.6  78.8



            超重载型仅适用M4以上的规格。                                                                                                                                                                                                                      kgf=N×0.101972
