      D

      H

      图片仅供参考，请以已选的规格为准

        小径定位柱 标准型 无防松型 压入式安装型 金属销 平头型

        条件筛选：

        类型 浮球位置固定型
        主体材质 SUS303
        安装方式 压入式
        端头形状 平头型
        有无防松 无
        销材质 SUS304
        销类型 金属销
        种类筛选 小径定位柱

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型
            		 销头形状
            		 载荷 材质 使用温度
            主体 销 弹簧
            ZAS01 标准型 平头型 轻载 SUS303 SUS304 SUS304 -30~140℃
            ZAS11 重载





            建议安装孔尺寸:

            D


            H7

            请涂抹粘合剂后使用，以防止脱落。

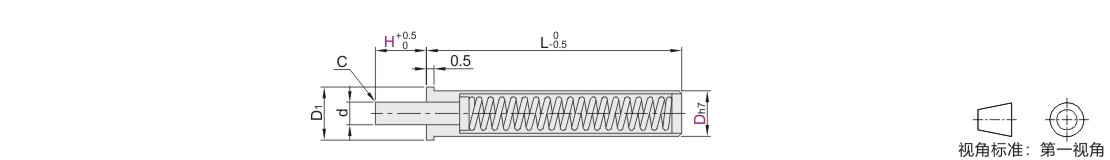

            参数图



            选型表

            型号 H d D1 L C 负载(N)
            代码 Dh7 轻载ZAS01 重载ZAS11
            min. max. min. max.
            ZAS01
            ZAS11            		 2  1.5  1  2.5  16  0.1  0.49  0.98  1.96  3.92
            3  26  1.67  3.73
            3  3  2  3.5  16  0.15  1.47  2.45  3.92
            6  26  2.26  3.73
            4  3  3  4.5  15  0.2  0.59  3.43  5.3
            6  20  0.49  2.06  2.45  5.3
            9  32  0.69  3.92  2.94  6.47
            5  4  4  5.5  17  0.3  0.64  1.96  3.73  6.96
            8  24  0.78  3.82  3.04  7.06
            12  32  0.83  5.79  2.75



                                                                                                                                                                             kgf=N×0.101972
