同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 2 项未选择

      重置

      代码

      产品选型

      D

      S

      图片仅供参考，请以已选的规格为准

        分度销 分度销 复位型 压入式安装型 球面型

        条件筛选：

        类型 压入式
        主体材质 SUS440C
        安装方式 压入型
        主体表面处理 无
        销头形状 球面型
        功能类型 复位型
        种类筛选 分度销

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 主体
            		 销
            		 弹簧
            材质 硬度 表面处理 材质 硬度 材质
            ZAU71 压入式 SUS440C 45~50HRC 一 SUS440C 45~50HRC SUS631J1



            推荐安装孔的公差为H7。

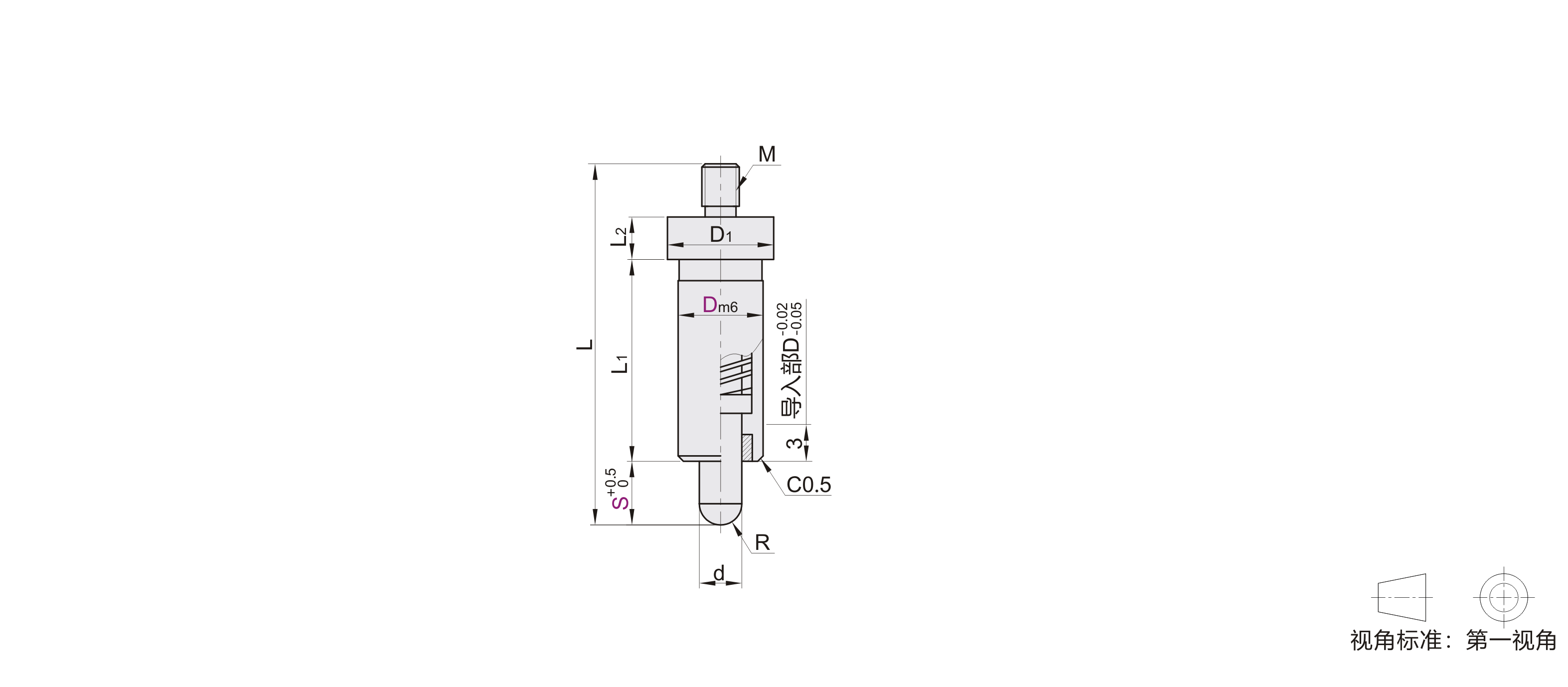

            参数图



            选型表

            型号
            		 S
            (min)
            		 D1
            		 d
            		 L
            		 L1
            		 L2
            		 M
            		 R
            		 负载(N)
            代码 Dm6
            		 min. max.
            ZAU71 8  +0.015
            +0.006             		 4  10  4  -0.010
            -0.022            		 32  19  4  3  2  3  9
            6  34  12
            10  5  12  5  34  20  5  2.5  5  11.5
            8  37  16
            12  +0.018
            +0.007             		 6  14  6  -0.010
            -0.025            		 42  24  5  6  3  6.5  14.5
            10  46  20
            15  7  19  8  52  32  8  4  7.5  18
            12  57  25



                                                                                                                                                                                                                                                                                                                                                                   kgf=Nx0.101972
