      产品选型

      d

      L

      图片仅供参考，请以已选的规格为准

        插销 弹簧型

        条件筛选：

        类型 弹簧型
        主体材质 S45C
        主体表面处理 无电解镀镍
        手柄表面处理 无电解镀镍
        球头硬度 55HRC~
        球头材质 SUS440C
        手柄材质 SUM22
        种类筛选 插销

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 球头
            		 销
            		 手柄
            		 环
            材质 硬度 材质 表面处理 材质 表面处理 材质 表面处理
            ZAA01 弹簧型 SUS440C 55HRC~ S45C 无电解镀镍 SUM22 无电解镀镍 SWRH 镀镍

            此款产品不配备插销挂绳， 如需挂绳，可选购ZAA41/ZAA42/ZAA43产品。

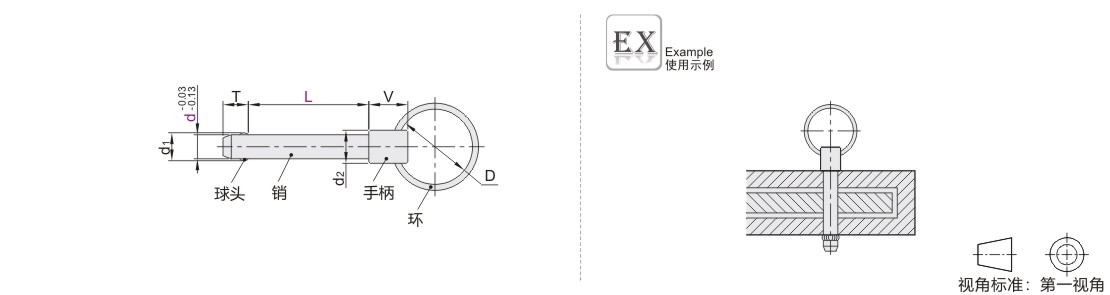

            参数图



            选型表

            型号
            		                                                                L                                                                             d1 d2 D T
            		 V
            		 配套孔建议尺寸
            (公差等级H11)
            		 拆装时阻力
            (N)
            		 销部剪切负载
            (kN)            		 重量（g）
            代码 d
            ZAA01 5   10  15  20  25  30                                 5.5 11  25  6  22  5 +0.07
            0            		 9  5  18~25
            6         15  20 25 30  35  40  45  50  7 7  6 +0.07
            0            		 7  20~30
            8            20  25 30 35  40  45  50  55  60  65  70  75  80  85  90  95  100 9.5 8  8 +0.09
            0            		 13  25~58
            10                 25  30 35 40   45 50  55  60  65  70  75  80  85  90  95  100 12 16  9  10 +0.09
            0            		 20  20  60~105
            12                      30  35  40  45  50 55  60  65  70  75  80  85  90  95  100 14.5 10  27  12

            +0.11
            0

            		 30  29  70~135
            16                                             50  55  60  65  70  75  80  85  90  95  100 19 19 14 32 16

            +0.11
            0

            		 50 51 155~240
