      产品选型

      d

      L

      图片仅供参考，请以已选的规格为准

        插销 顶出防护型

        条件筛选：

        类型 顶出防护型
        主体表面处理 无
        球头硬度 55HRC~
        球头材质 SUS440C
        手柄材质 尼龙
        旋钮颜色 灰色/橙色
        种类筛选 插销

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 球头
            		 销1 销2 弹簧 旋钮
            材质 硬度 材质 材质 材质 材质 颜色
            ZAA05 顶出防护型 SUS440C 55HRC~ SUS440C SUS303 SUS631J1 尼龙 灰色/橙色

            此款产品不配备插销挂绳，如需挂绳，可选购ZAA41/ZAA42/ZAA43产品。

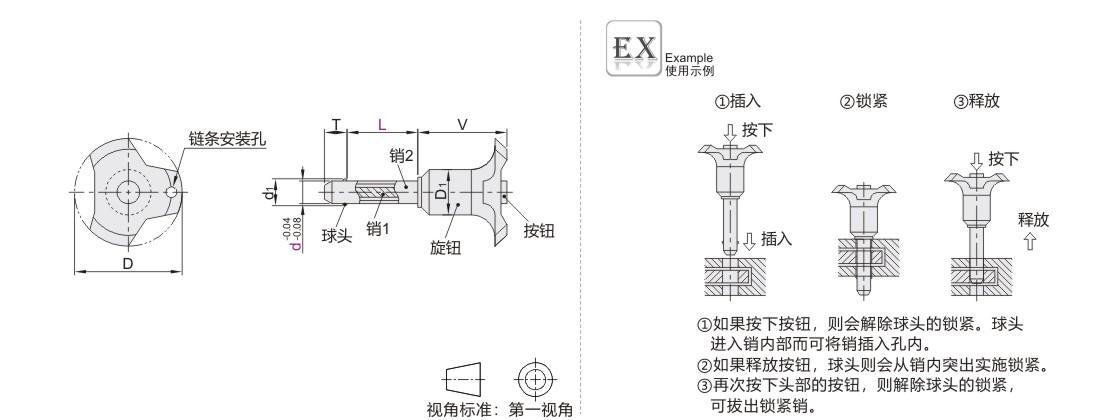

            参数图



            选型表

            型号                               L
            		 D
            		 D₁
            		 d1
            		 T
            		 V
            		 配套孔建议尺寸
            (公差等级H11)
            		 剪切负载
            (kN)
            		 重量(g)
            代码 d
            ZAA05 5    10  15  20  25  30  38  16  5.5  6  31.5  5

            +0.07
            0

            		 24  30~32
            6    10  15  20  25  30  35  40  50  7 7  6

            +0.07
            0

            		 35  30~40
            8                20  25  30  35  40  50  9.5  8  8

            +0.09
            0

            		 63  35~50
            10                20  25  30  35  40  50  60  43  23  12 9  36  10

            +0.09
            0

            		 100  75~100
            12                                        40  50  60  70  80  14.5  10  12

            +0.11
            0

            		 144  100~135
            16                                                    60        80     100 19 14  16

            +0.11
            0

            		 255  170~233
