      销（球）头材质

      产品选型

      D

      图片仅供参考，请以已选的规格为准

        特别用途柱塞 侧向型 金属球头/树脂球头

        条件筛选：

        类型 侧向型
        主体材质 SUM22L
        主体表面处理 发黑
        种类筛选 特别用途柱塞

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 载荷
            		 主体
            		 球头
            		 弹簧 使用温度
            材质 表面处理 材质 硬度 材质
            ZAN35 侧向型 金属球头 轻载 SUM22L 发黑 SUS440C 50~60HRC SUS631J1 -30～50℃
            ZAN36 树脂球头 重载 POM 一

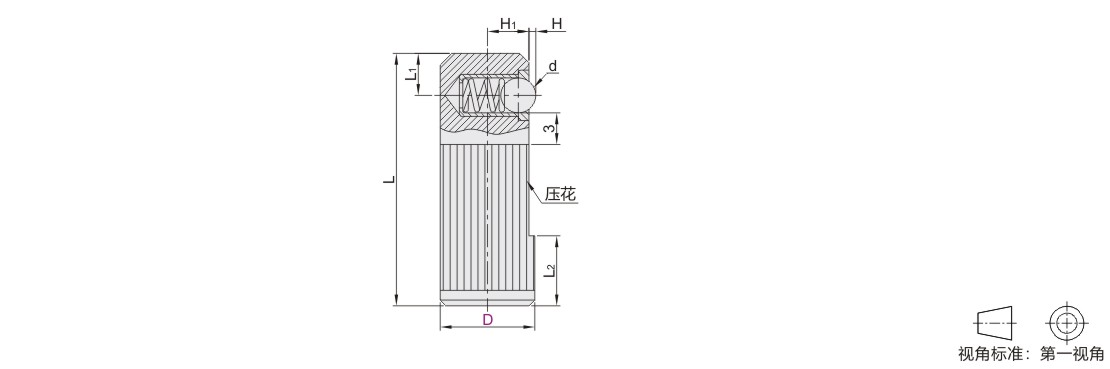

            参数图



            选型表

            型号 d L L1 L2 H1 H 安装孔尺寸
            (建议公差H8)            		 负载(N)
            代码 D min. max.
            ZAN35
            ZAN36            		 8  3  25  3.6  6  3.2  0.8  8  2.5  6.5
            10  4  30  4.2  7  4  1  10  4.5  9
            12  5  35  4.8  9  5  1.6  12  6.5  13
            14  6.5  40  5.8  10  5.4  1.9  14  8  18
