      型号：

      CKR33-D125-SB

      复制

      型号筛选

      型号已生成

      重置

      代码

      参数选型

      刹车类型

      产品选型

      D

      轮部代号

      图片仅供参考，请以已选的规格为准

        不锈钢脚轮 容许载荷100-160kg 平底活动型

        条件筛选：

        性价比 标准型
        产品名称 不锈钢脚轮
        产地 国产
        支架材质 SUS304
        支架类型 平底活动型
        刹车类型 五金边刹
        容许载荷(kg) 100~160
        种类筛选 功能型脚轮

        产品型号：

        CKR33-D125-SB

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码
          		 支架
          		 轮部
          类型 材质 表面处理 刹车类型
          CKR31 平底活动型 SUS304 — —
          代号 材质 颜色 轴承
          UB 聚氨酯 黄色 特尔灵
          NH 耐高温尼龙 黑色
          SB 人造胶 灰色
          CKR32 塑料双刹
          CKR33 五金边刹


          CKR32无NH轮材质。
          受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

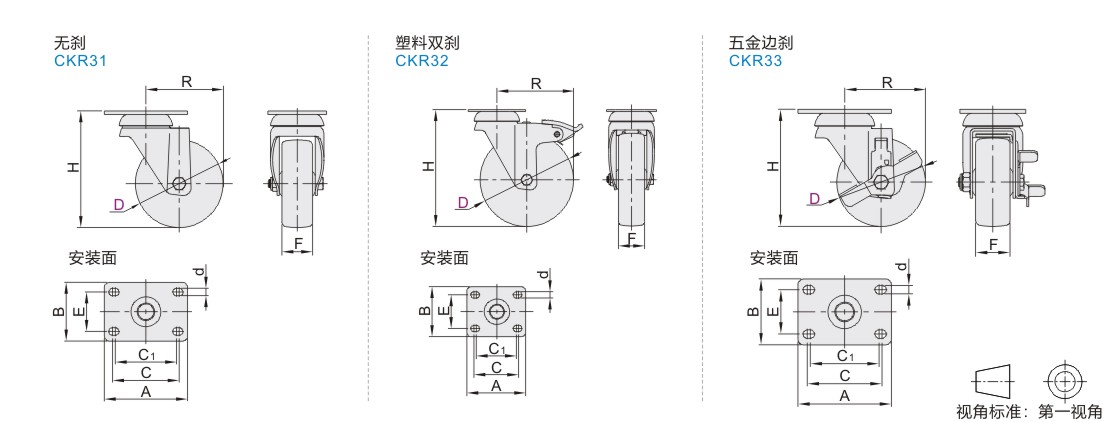

          参数图



          选型表

          型号
          		 轮部
          代号
          		 H
          		 F
          		 A
          		 B
          		 C
          		 C1
          		 E
          		 d
          		 R
          		 容许载荷(kg)
          		 参考重量(kg)
          代码 D UB
          SB
          		 NH
          		 CKR31
          CKR33
          		 CKR32
          		 UB
          SB
          		 NH
          		 CKR31
          		 CKR32 CKR33
          UB NH SB UB SB UB NH SB
          无刹
          CKR31
          塑料双刹
          CKR32
          五金边刹
          CKR33          		 75 UB
          NH
          SB          		 109 32 36 95 67 76 70 45 8.5 74 81 100 110 0.67 0.63 0.65 0.70 0.68 0.69 0.66 0.65
          (90) 118 81 88 110 — 0.72 — — 0.85 — 0.89 — —
          100 132 88 130 140 0.82 0.66 0.75 0.94 0.91 1.01 0.83 0.98
          125 157 103 98 140 160 0.93 0.75 0.90 1.10 1.08 1.21 1.00 1.18


          带( )D尺寸仅适用于UB。
          当脚轮CKR33选择NH时，F尺寸为32。
