        过滤减压阀 过滤+调节压力 安装尺寸跟日标一致

        品牌名称：

        怡合达

        条件筛选：

        功能 过滤+调节压力
        适用标准 跟日标一致
        种类筛选 过滤减压阀

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 使用流体
            主体 容杯/防护罩 滤芯
            WFN05 过滤减压阀 铝合金 聚碳酸酯 无纺布 过滤后的压缩空气



            参数图



            选型表

            型号 P
            接管螺纹            		 安装
            形式            		 排水方式 压力表选择 压力表
            连接
            螺纹            		 流动
            方向            		 过滤
            精度
            (μm)            		 保证
            耐压力
            (MPa)            		 最高使
            用压力
            (MPa)            		 设定压
            力范围
            (MPa)            		 环境温度和使用
            流体温度(℃)            		 冷凝水
            贮留量
            (cm³)            		 重量
            (g)
            代码 规格 压力表 数字
            压力开关
            WFN05 20   01( Rc1/8)
             02( Rc1/4)            		 B
            (带托架)
                         		 无指定（无自动排水器，手动排水)
            C（浮子式自动排水器，N.C.常闭型，
            未加压时不排水)            		 E（方形嵌入式压力表)
            G（圆形压力表)
            E1（数字压力开关：输出规格：NPN输出；导线引出规格：配线从下方引出)
            E3（数字压力开关：输出规格：PNP输出；导线引出规格：配线从下方引出)
             方形嵌入式压力表、数字压力开关无压力表连接螺纹。            		 Rc1/8 左→右 5 1.5 1.0 0.05
            ~
            0.85            		 -5~60
            (未冻结)            		 -5~50
            (未冻结)            		 8  200
            30    02( Rc1/4)
              03( Rc3/8)            		 无指定（无自动排水器，手动排水)
            C（浮子式自动排水器，N.C.常闭型，
            未加压时不排水)
            D（浮子式自动排水器，N.O.常开型，
            未加压时排水)            		 25  360
            40    02( Rc1/4)
              03( Rc3/8)
              04( Rc1/2)            		 45

            		 660
            60    06( Rc3/4)
            10( Rc1)            		 2050



            使用小型压缩机(0.75KW、输出流量不足100L/min [ANR])的场合，开始动作时有可能从排水活门处发生漏气，推荐N.C.型。

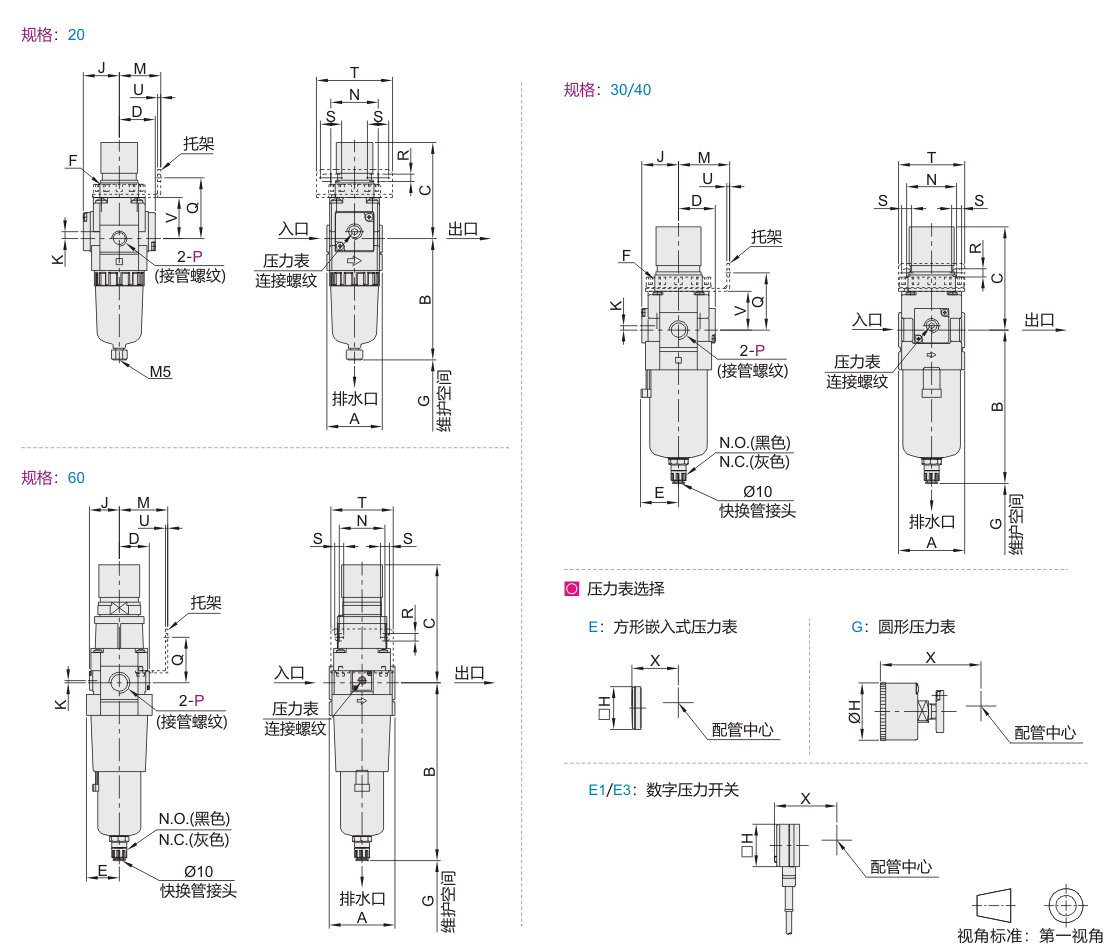

            规格 A B C注1 D  E F G J K M N Q R V S T U 方形嵌入式压力表 圆形压力表
            		 数字式压力开关
            手动排水 自动排水 H      X H X H X
            20  40  87.6  104.9  72.4  26  — M28 ×1 40  26  5  30  34  43.9  5.4  29.7  15.4  55  2.3  28  27  37.5  62.5  27.8  37.5
            30  53  115.1  156.8  85.6  29.4  30  M38×1.5 55  29.4  3.5  41  40  45.8  6.5  31.1       8  53  2.3  28  30.4  37.5  65.9  27.8  40.9
            40  70  147.1  186.9  91.7  37.3  38.4  M42×1.5 80  37.3  1.5  50  54  54  8.5  35.5  10.5  70  2.3  28  38.3  42.5  74.8  27.8  48.8
            60  95  234.1  273.9  175.5  43.3  47.5  — 20  43.3  3.2  70  66  65.8  11  — 13  90  3.2  28  44.3  42.5  80.8  27.8  61.3



            注1：全长尺寸C为过滤减压阀的手轮处于非锁定状态的尺寸。
