        油雾分离器 过滤油雾 安装尺寸跟日标一致

        品牌名称：

        怡合达

        条件筛选：

        功能 过滤油雾
        排水方式 自动排水器
        适用标准 跟日标一致
        种类筛选 油雾分离器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 过滤精度

            		 材质
            		 使用流体
            主体 容杯/防护罩 滤芯
            WFQ05 油雾分离器

            0.3μm

            		 铝合金
            		 聚碳酸酯
            		 无纺布
            		 过滤后的压缩空气
            WFQ06

            0.01μm



            参数图



            选型表

            型号
            		 P
            接管螺纹
            		 安装形式
            		 排水方式
            		 流动方向
            		 额定流量(注1)
            （L/min(ANR))
            		 保证耐
            压力
            ( Mpa)
            		 使用压力
            范围
            ( Mpa)
            		 环境温度
            和使用流
            体温度
            		 冷凝水
            贮留量
            （cm³)
            		 重量
            (g)
            代码 规格 WFQ05 WFQ06
            WFQ05
            WFQ06            		 20  01( RC1/8)
            02( RC1/4)            		 B
            (带托架)            		 无指定(无自动排水器 ，手动排水）
            C(浮子式自动排水器 ，N.C.常闭型，未加压时不排水）            		 左→右 200  120  1.5  0.05 ~ 1.0 -5 ~60℃
            (未冻结)            		 8  90
            30  02( RC1/4)
            03( RC3/8)            		 无指定(无自动排水器 ，手动排水）
            C(浮子式自动排水器 ，N.C.常闭型，未加压时不排水）
            D(浮子式自动排水器 ，N.O.常开型，未加压时排水）            		 450  240  25  190
            40  02( RC1/4)
            03( RC3/8)
            04( RC1/2)            		 1100  600  45  380



            注1：条件：进口压力：0.7MPa、额定流量根据进口压力有变化。超出额定流量时，油会从出口侧流出，请注意！

            使用小型压缩机(0.75KW、输出流量不足100L/min[ANR])的场合，开始动作时有可能从排水活门处发生漏气，推荐N.C.型。

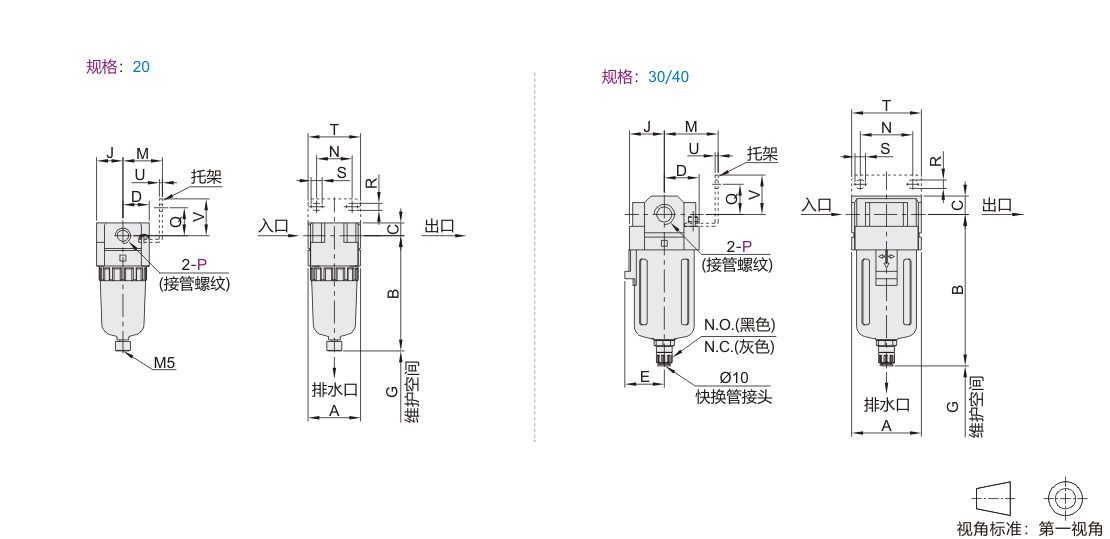

            规格 A B C D E G J M N Q R S T U V
            手动排水 自动排水
            20  40  87.6  104.9  9.8  20  — 40  20  30  27  22  5.4  8.4  40  2.3  28
            30  53  115.1  156.8  14  26.7  30  50  26.7  41  35  23  6.5  13  53  2.3  30
            40  70  147.1  186.9  18  35.5  38.4  75  35.5  50  52  26  8.5  12.5  70  2.3  35
