查看大图
常规选型
图纸选型
型号筛选
未生成型号，还有 4 项未选择
重置
代码
产品选型
容积(L)
排水阀
安全阀
压力表
图片仅供参考，请以已选的规格为准
储气罐 碳钢材质 立式
品牌名称：
怡合达
条件筛选：
类型 立式
主体材质 碳钢
种类筛选 储气罐
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 主体材质 | 表面处理 | 适用流体 | 使用温度范围（℃） |
| NGM32 | 立式 | 碳钢 | 烤漆（灰色） | 压缩空气/真空空气 | 0~80 |
注意事项
● 产品使用前需安装好安全阀以及其它安全装置；
● 储气罐周围应该保持干净整洁，无易燃、易爆、易腐蚀等物品；
● 严禁在储气罐周围或容器上动用明火；
● 储气罐处于受压状态时，不得进行任何维修以及对罐体进行锤击和其它物体的冲击；
● 严格控制储气罐的使用量，不超过设备容量的85%；
● 储气罐进出气口无固定接口，建议遵循“低进高出 ”的原则，即进气口在下方，出气口在上方，
以确保气体流动顺畅、杂质沉淀和安全性；
● 30L以上储气罐附TS认证证书。

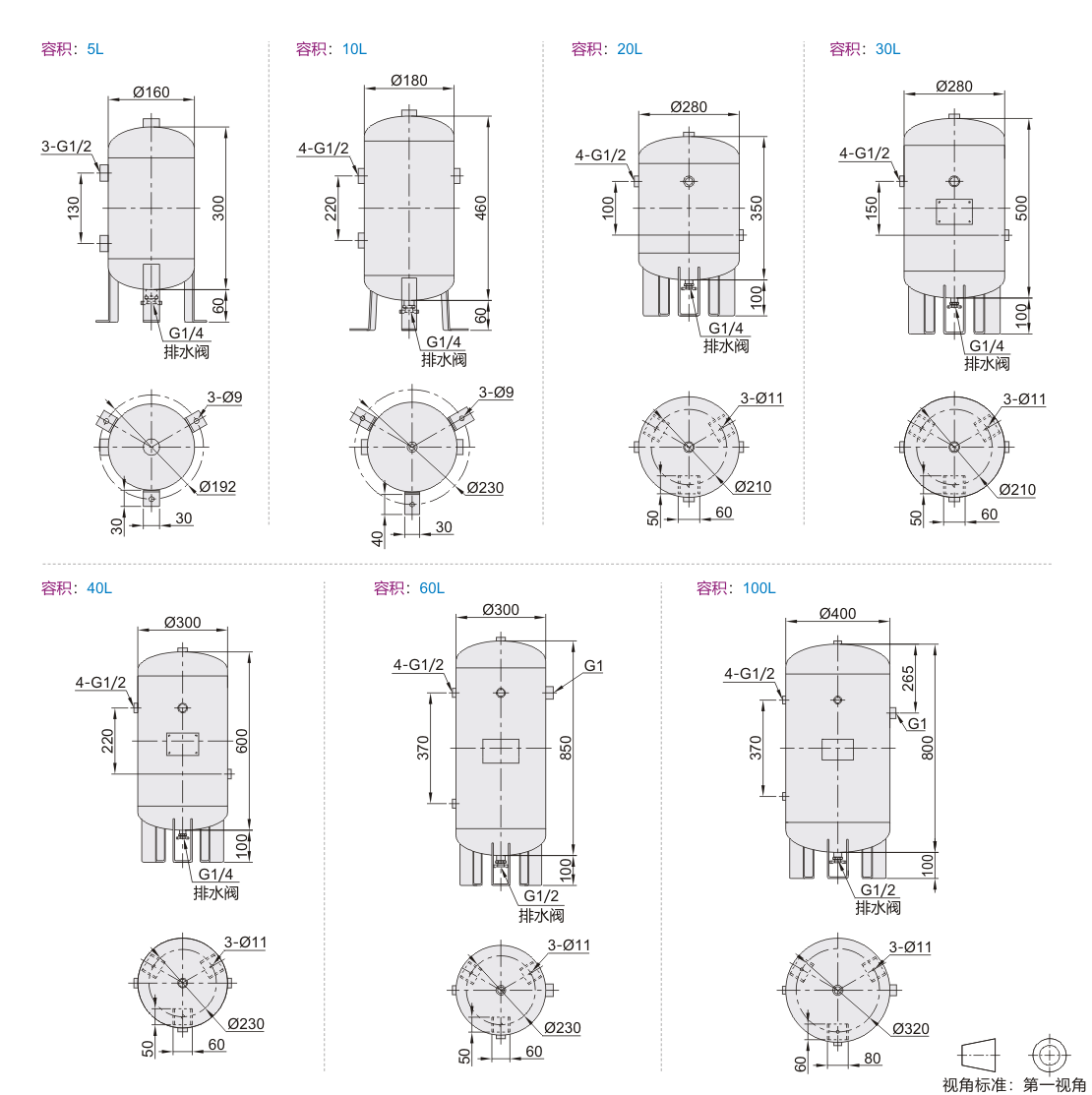

参数图
选型表
| 型号 |
附件 |
使用压力范围 (Mpa) |
最高耐压力 (Mpa) |
重量/kg (不含配件) |
|||
| 代码 | 容积(L) | 排水阀 | 安全阀 | 压力表 | |||
| NGM32 |
5※ | P (带排水阀) |
A 无指定 |
Y 无指定 |
-0.1~0.95 | 1.25 | 3.3 |
| 10 | 5.7 | ||||||
| 20 | 8.7 | ||||||
| 30 | 11.8 | ||||||
| 40 | 14 | ||||||
| 60 | 18 | ||||||
| 100 | 29.8 | ||||||
安全阀为10公斤泄压阀。
※容积5L时，A(带安全阀)和Y(带压力表)只能二选一，两者不可同时选择。
-
