导杆薄型气缸缸径12~100 球轴承

品牌名称：

怡合达

条件筛选：

种类筛选气缸

轴承类型球轴承

种类导杆薄型

缸径 12~100

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

计算选型

SKU信息

3D模型

3D图库

技术图档

全部型号

3D预览

材质图

参数图

材质图

代码	类型	轴承	动作形式
WGU03	导杆薄型气缸	球轴承	双作用

缸径12~25

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

缸径32~63

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

缸径80~100

参数图

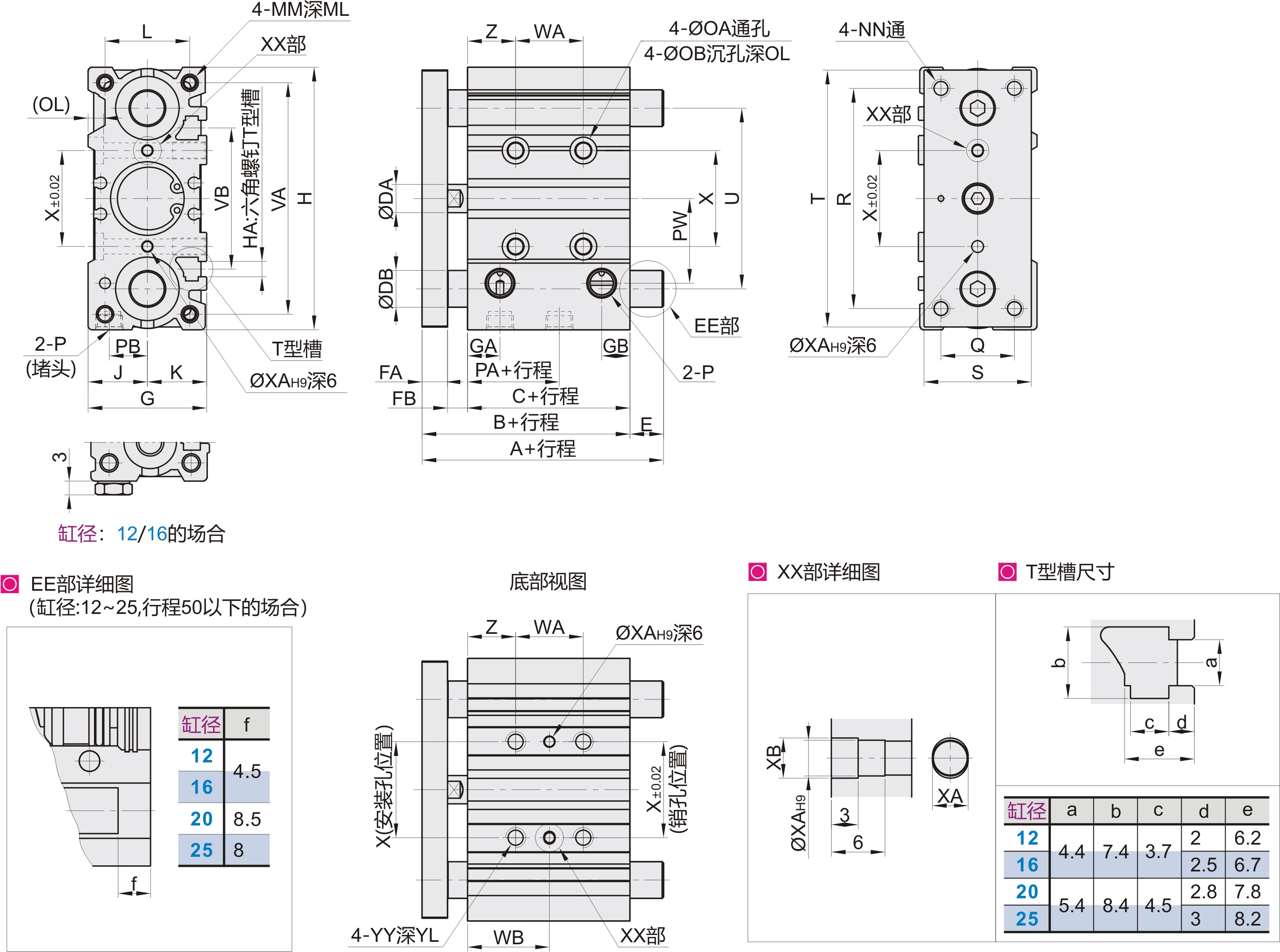

缸径12~25

型号

行程

内置
磁石

磁性开关接点类型

磁性开关
长线(m）

缓冲
形式

P
接管螺纹

使用
流体

使用压力
范围(Mpa)

保证耐压力
(Mpa)

工作环境
温度(℃)

使用速度
范围(mm/s)

代码

缸径

WGU03

12

10 20 30 40 50 75
100 125 150 175 200 250

Y(有）

无指定(无磁性开关)
2(电子式无接点2线)
N (电子式无接点NPN型)
P (电子式无接点PNP型)

2
3
5

两侧
垫缓冲

M5

空气

0. 12~ 1 .0

1.5

-10~60
(无冻结)

50~500

16

20

20 30 40 50 75 100 125
150 175 200 250 300 350 400

Rc1/8

0. 1~ 1 .0

25

WGU03全系列附磁，选择无磁性开关时，无需选择磁性开关线长；选择带磁性开关时，配套磁性开关为WHS33系列，磁性开关数量默认为2pcS。

缸径	A				B	C	DA	DB	E						FA	FB	G	GA	GB	H	HA	J	K	L	MM	ML	NN	OA	OB	OL
	行程 10~30	行程 40~100	行程 125~200	行程 200以上					行程 10~30	行程 40~100		行程 125~200	行程 200以上
12	43	55	84.5	84.5	42	29	6	6	1	13		42.5	42.5		7	6	26	10	7	58	M4	13	13	18	M4	10	M4	4.3	8	4.5
16	49	65	94.5	94.5	46	33	8	8	3	19		48.5	48.5				30	10.5	7.5	64		15	15	22	M5	12	M5
20	59	76	100	117.5	53	37	10	10	6	23		47	64.5		8	8	36	11.5	9	83	M5	18	18	24		13		5.4	9.5	5.5
25	65.5	81.5	100.5		53.5	37.5		13	12	28			64		9	7	42		10	93		21	21	30	M6	15	M6

缸径	P	PA	PB	PW	Q	R	S	T	U	VA	VB	WA						WB					X	XA	XB	YY	YL	Z
												行程 10~30		行程 40~100	行程 125~200	行程 250~300	行程 300以上	行程 10~30	行程 40~100	行程 125~200	行程 250~300	行程 300以上
12	M5	13	8	18	14	48	22	56	41	50	37	20		40	110	200	—	15	25	60	105	—	23	3	3.5	M5	10	5
16		14.5	10	19	16	54	25	62	46	56	38	24		44				17	27				24
20		13.5	10.5	25	18	70	30	81	54	72	44				120		300	29	39	77	117	167	28			M6	12	17
25	Rc1/8	12.5	13.5	30	26	78	38	91	64	82	50												34	4	4.5

气缸重量表单位：Kg

缸径	行程
缸径	10	20	30	40	50	75	100	125	150	175	200	250	300	350	400
12	0.21	0.24	0.27	0.32	0.35	0.43	0.5	0.59	0.67	0.75	0.83	0.99	—	—	—
16	0.31	0.35	0.40	0.47	0.51	0.62	0.72	0.85	0.96	1.06	1.17	1.38	—	—	—
20	—	0.6	0.66	0.79	0.85	1.01	1.17	1.36	1.52	1.68	1.84	2.17	2.49	2.81	3.13
25		0.87	0.96	1.12	1.20	1.41	1.62	1.86	2.06	2.27	2.48	2.92	3.33	3.75	4.16
25		0.87	0.96	1.12	1.20	1.41	1.62	1.86	2.06	2.27	2.48	2.92	3.33	3.75	4.16

理论输出力表单位：N

缸径	杆径	动作方向	受压面积 (mm²)	使用压力(Mpa
缸径	杆径	动作方向	受压面积 (mm²)	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
12	6	伸出	113	23	34	45	57	68	79	90	102	113
12	6	缩回	85	17	25	34	42	51	59	68	76	85
16	8	伸出	201	40	60	80	101	121	141	161	181	201
16	8	缩回	151	30	45	60	75	90	106	121	136	151
20	10	伸出	314	63	94	126	157	188	220	251	283	314
20	10	缩回	236	47	71	94	118	141	165	188	212	236
25	10	伸出	491	98	147	196	245	295	344	393	442	491
25	10	缩回	412	82	124	165	206	247	289	330	371	412

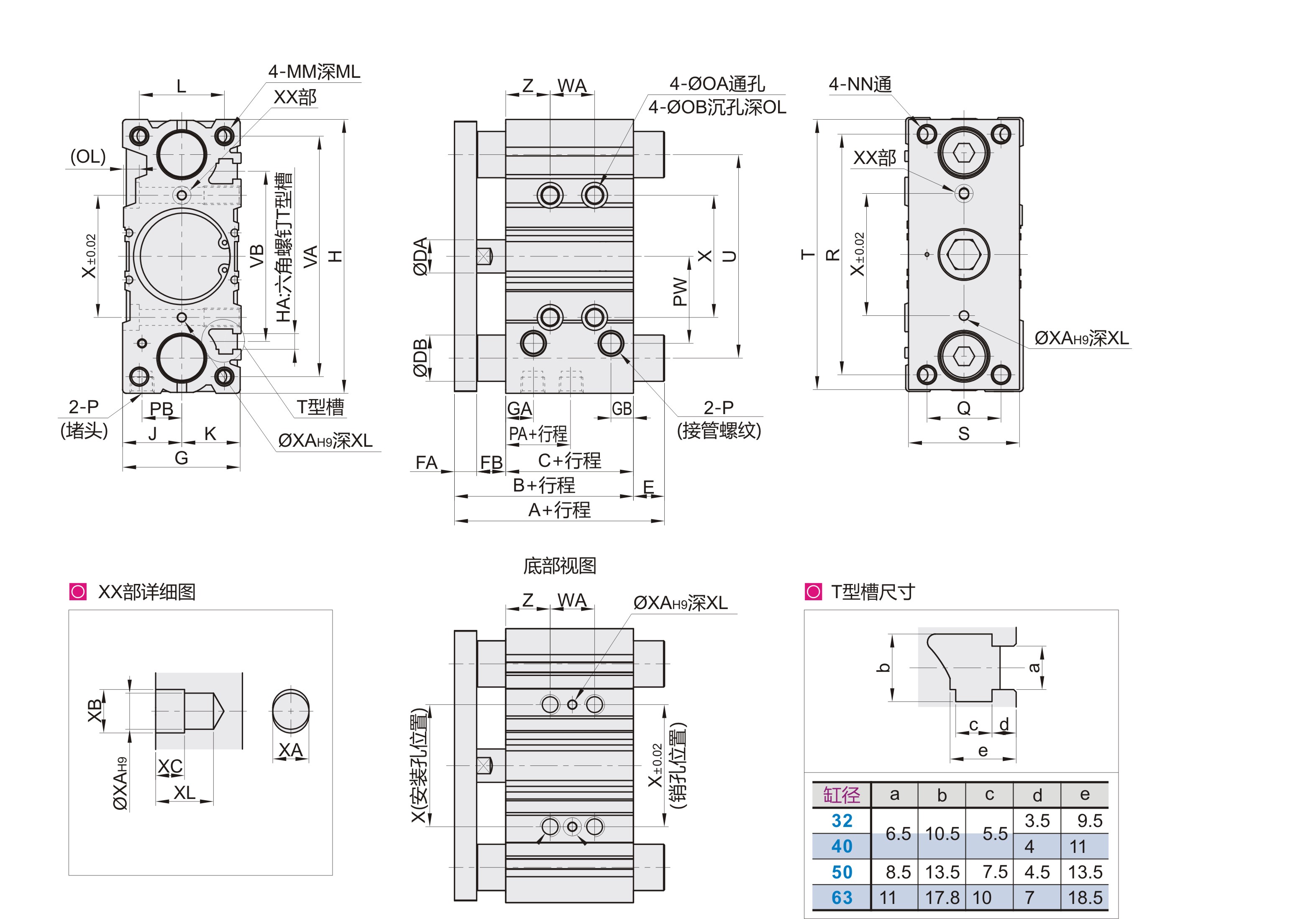

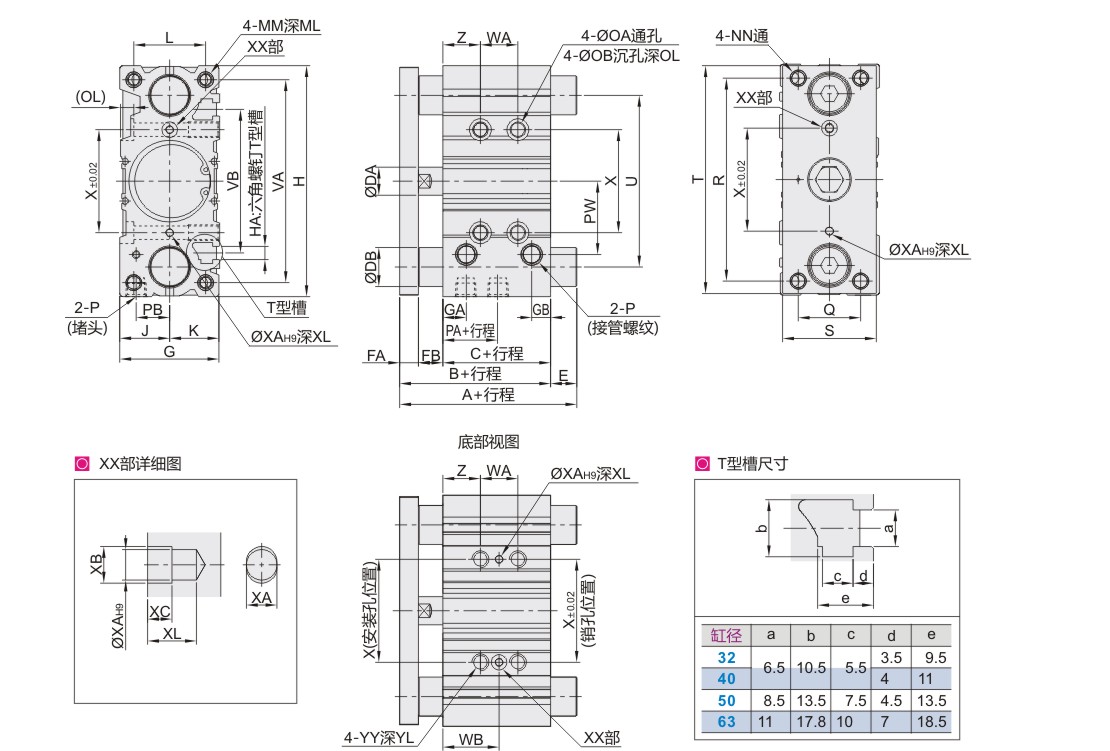

缸径32~63

型号

行程

内置
磁石

磁性开关接点类型

磁性开关
线长(m)

缓冲
形式

接管
螺纹

使用
流体

使用压力
范围(Mpa)

保证耐压力
(Mpa)

工作环境
温度(℃)

使用速度
范围(mm/s)

代码

缸径

WGU03

32

25 50 75 100 125 150
175 200 250 300 350 400

Y (有)

无指定(无磁性开关)
2(电子式无接点2线)
N (电子式无接点NPN型)
P (电子式无接点PNP型)

2
3
5

两侧
垫缓冲

Rc1/8

空气

0. 1~ 1 .0

1.5

-10~60
(无冻结)

50~500

40

50

Rc1/4

63

WGU03全系列附磁，选择无磁性开关时，无需选择磁性开关线长；选择带磁性开关时，配套磁性开关为WHS33系列，磁性开关数量默认为2pcS。

缸径	A				B	C	DA	DB	E				FA	FB	G	GA	GB	H	HA	J	K	L	MM	ML	NN	OA	OB	OL	P
	行程 25~50	行程 75~100	行程 125~200	行程 200以上					行程 25~50	行程 75~100	行程 125~200	行程 200以上
32	79.5	96.5	116.5	138.5	59.5	37.5	14	16	20	37	57	79	10	12	48	12	9	112	M6	24	24	34	M8	20	M8	6.7	11	7.5	Rc1/8
40					66	44			13.5	30.5	50.5	72.5			54	15	12	120		27	27	40
50	91.5	112.5	132.5	159.5	72		18	20	19.5	40.5	60.5	87.5	12	16	64			148	M8	32	32	46	M10	22	M10	8.6	14	9	Rc1/4
63					77	49			14.5	35.5	55.5	82.5			78	15.5	13.5	162	M10	39	39	58					—

缸径	PA	PB	PW	Q	R	S	T	U	VA	VB	WA					WB					X	XA	XB	XC	XL	YY	YL	Z
											行程 25	行程 50~100	行程 125~200	行程 250~300	行程 300以上	行程 25	行程 50~100	行程 125~200	行程 250~300	行程 300以上
32	6.5	16	35.5	30	96	44	110	78	98	63	24	48	124	200	300	33	45	83	121	171	42	4	4.5	3	6	M8	16	21
40	13	18	39.5		104		118	86	106	72						34	46	84	122	172	50							22
50	9	21.5	47	40	130	60	146	110	130	92						36	48	86	124	174	66	5	6	4	8	M10	20	24
63	13	28	58	50		70	158	124	142	110	28	52	128			38	50	88			80

气缸重量表单位：Kg

缸径	行程
缸径	25	50	75	100	125	150	175	200	250	300	350	400
32	1.37	1.66	2.08	2.37	2.74	3.03	3.31	3.60	4.25	4.82	5.39	5.97
40	1.59	1.92	2.38	2.7	3.11	3.44	3.77	4.09	4.81	5.46	6.11	6.76
50	2.65	3.14	3.85	4.34	4.97	5.47	5.96	6.45	7.57	8.56	9.54	10.5
63	3.33	3.91	4.71	5.29	6.01	6.59	7.17	7.75	9.05	10.20	11.4	12.5

理论输出力表单位：N

缸径	杆径	动作方向	受压面积 (mm²)	使用压力(Mpa)
缸径	杆径	动作方向	受压面积 (mm²)	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
32	14	伸出	804	161	241	322	402	483	563	643	724	804
32	14	缩回	650	130	195	260	325	390	455	520	585	650
40	14	伸出	1257	251	377	503	628	754	880	1005	1131	1257
40	14	缩回	1103	221	331	441	551	662	772	882	992	1103
50	18	伸出	1963	393	589	785	982	1178	1374	1571	1767	1963
50	18	缩回	1709	342	513	684	855	1025	1196	1367	1538	1709
63	18	伸出	3117	623	935	1247	1559	1870	2182	2494	2806	3117
63	18	缩回	2863	573	859	1145	1431	1718	2004	2290	2576	2863

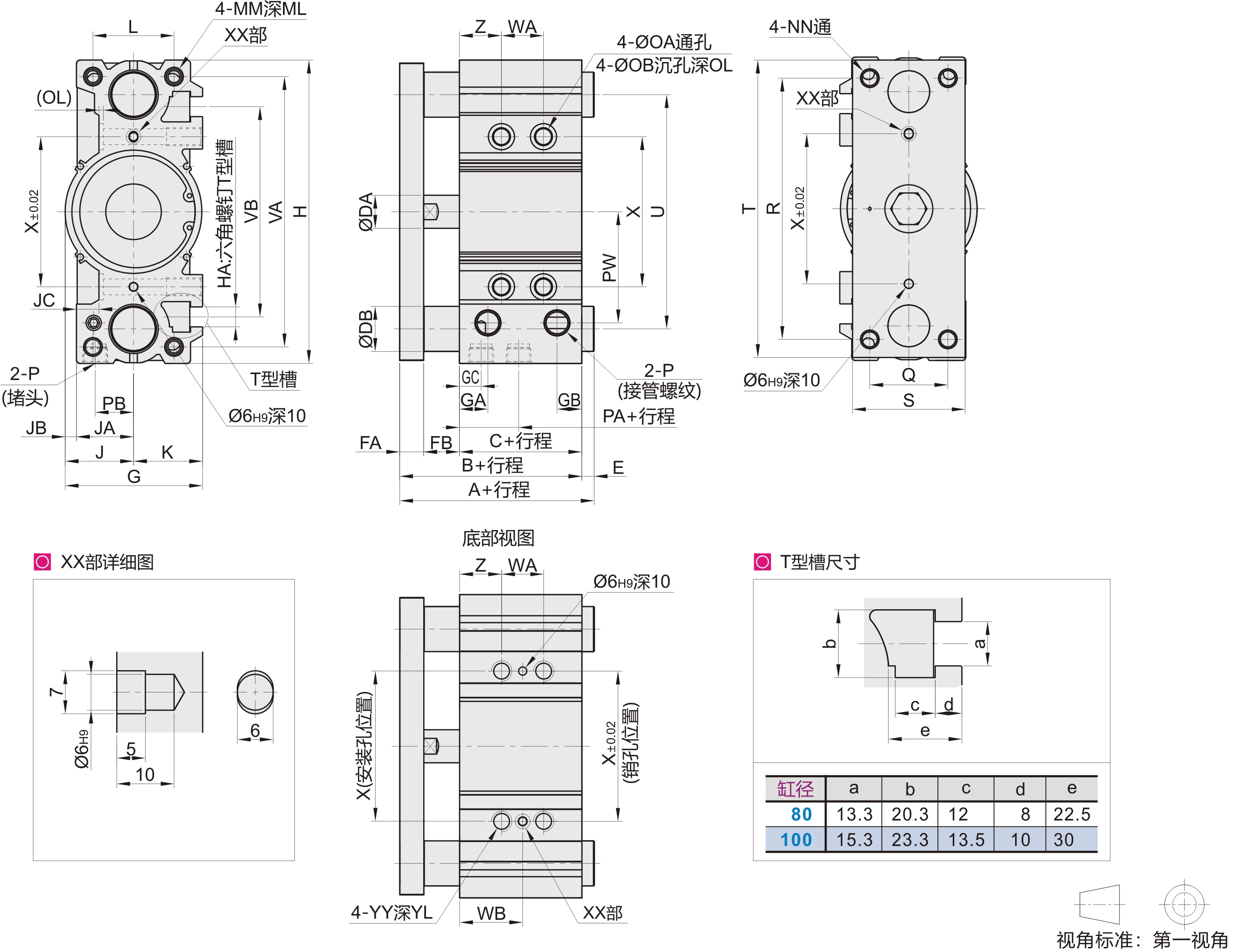

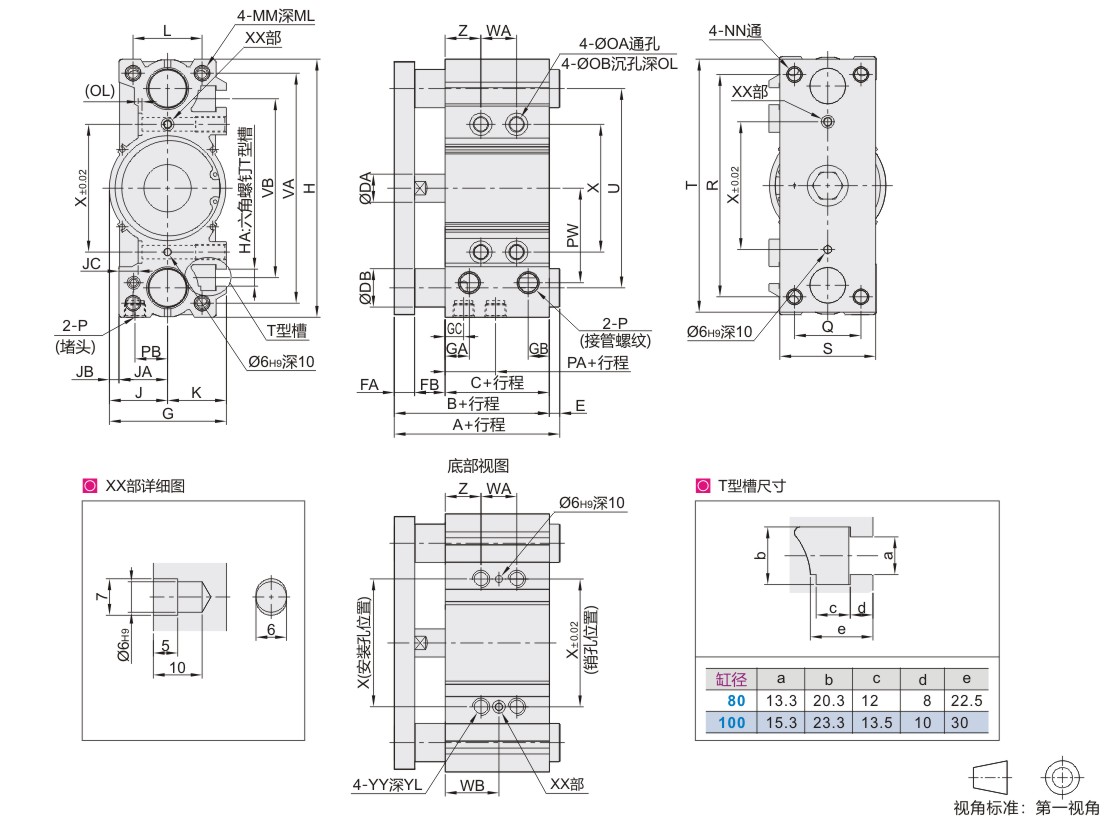

缸径80~100

缸径	A				B	C	DA	DB	E				A	FB	G	GA	GB	GC	H	HA	J	JA	JB	JC	K	L	MM	ML	NN
缸径	行程 25	行程 50	行程 75~200	行程 200以上	B	C	DA	DB	行程 25	行程 50	行程 75~200	行程 200以上	A	FB	G	GA	GB	GC	H	HA	J	JA	JB	JC	K	L	MM	ML	NN
80	104.5	128.5	158.5	191.5	96.5	56.5	22	25	8	32	62	95	16	24	91.5	19	16.5	14.5	202	M12	45.5	38	7.5	15	46	54	M12	25	M12
100	119.5	145.5	178.5	201.5	116	66	26	30	3.5	29.5	62.5	85.5	19	31	111.5	22.5	20.5	18	240	M14	55.5	45	10.5	10	56	62	M14	31	M14

缸径	OA	OB	OL	P	PA	PB	PW	Q	R	S	T	U	VA	VB	WA					WB					X	YY	YL	Z
															行程 25	行程 50~100	行程 125~200	行程 250~300	行程 300以上	行程 25	行程 50~100	行程 125~200	行程 250~300	行程 300以上

80	10.6	17.5	3	R	14.5	25.5	74	52	174	75	198	156	180	140	28	52	128	200	300	42	54	92	128	178	100	M12	24	28
100	12.5	20	8	c3/8	17.5	32.5	89	64	210	90	236	188	210	166	48	72	148	220	320	35	47	85	121	171	124	M14	28	11

气缸重量表单位：Kg

缸径	行程
	25	50				75	100		125		150		175		200		250	300		350	400
80	5.27	6.29				7.49	8.21		8.92		9.64		10.4		11.1		12.9	14.3		15.7	17.2
100	8.62	10.1				11.8	12.9		13.9		15		16		17.1		19.6	21.7		23.8	25.9

理论输出力表单位：N

缸径	杆径	动作方向	受压面积 (mm²)	使用压力(Mpa)
缸径	杆径	动作方向	受压面积 (mm²)	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
80	22	伸出	5027	1005	1508	2011	2513	3016	3519	4021	4524	5027
80	22	缩回	4646	929	1394	1859	2323	2788	3252	3717	4182	4646
100	26	伸出	7854	1571	2356	3142	3927	4712	5498	6283	7069	7854
100	26	缩回	7323	1465	2197	2929	3662	4394	5126	5858	6591	7323
