薄型气缸 缸径12~100 防撞垫缓冲 单杆型•无磁石/带磁石
品牌名称：
怡合达
条件筛选：
种类筛选 气缸
缓冲形式 防撞垫
种类 薄型
标准 JIS标准
活塞杆 单杆
缸径 12~100
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 动作形式 | 缓冲形式 |
| WGN57 | 单杠型 | 双作用 | 防撞垫 |

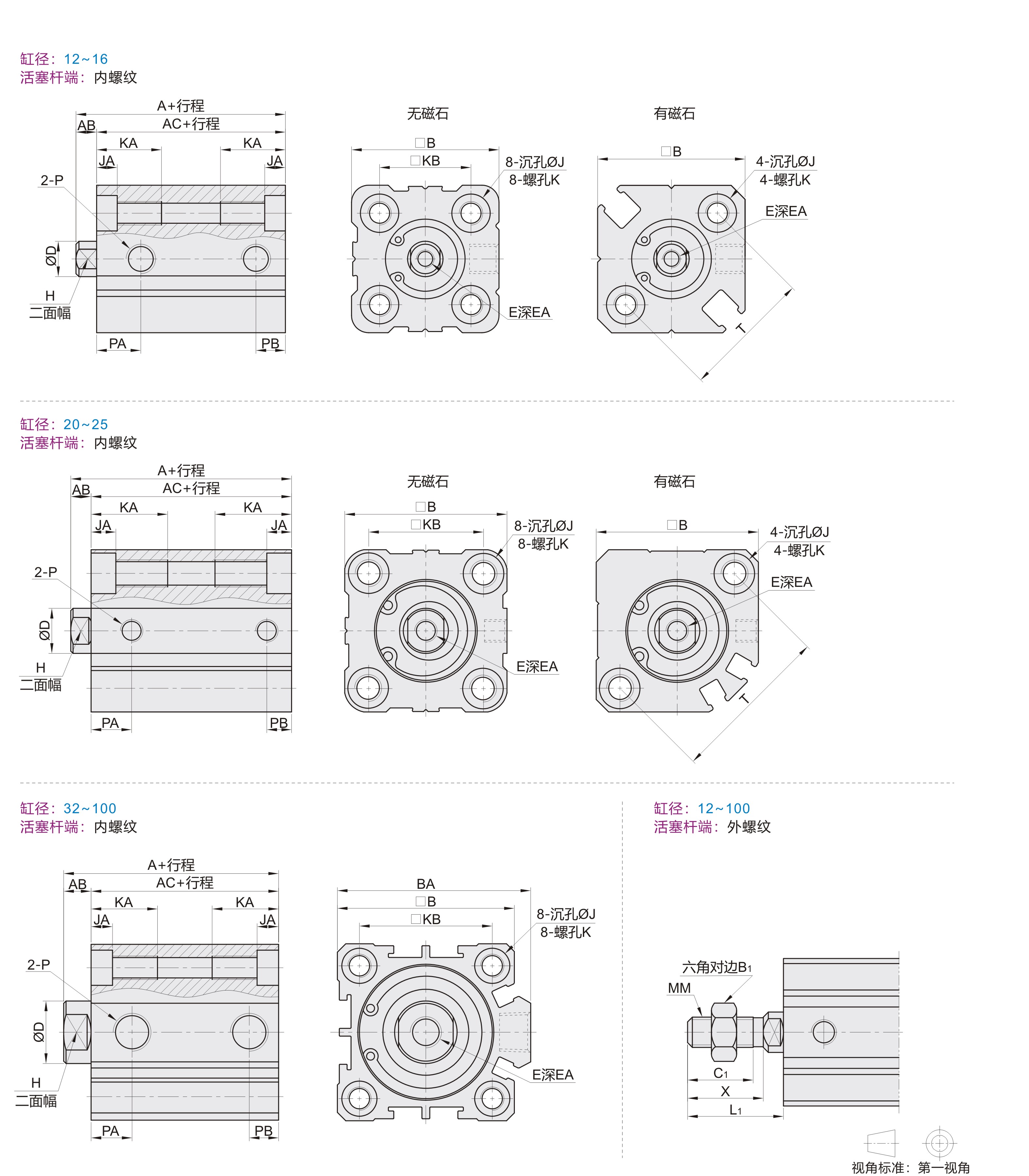

参数图
缸径12~25
| 缸径 | 无磁石 | 有磁石 | AB | B | D | E | EA | H | J | JA | K | KA | KB | ||||||
| A | AC | A | AC | ||||||||||||||||
| 行程≤50 | 行程=55 | 行程≥60 | 行程≤50 | 行程=55 | 行程≥60 | ||||||||||||||
| 12 | 20.5 | — | — | 17 | — | — | 31.5 | 28 | 3.5 | 25 | 6 | M3 | 6 | 5 | 6 | 3.5 | M4 通孔Ø3.4 |
11 | 15.5 |
| 16 | 22 | 22 | 22 | 18.5 | 18.5 | 18.5 | 34 | 30.5 | 29 | 8 | M4 | 8 | 6 | 20 | |||||
| 20 | 24 | — | 34 | 19.5 | — | 29.5 | 36 | 31.5 | 4.5 | 36 | 10 | M5 | 7 | 8 | 9 | 5.5 | M6 通孔Ø5.2 |
17 | 25.5 |
| 25 | 27.5 | 37.5 | 22.5 | 32.5 | 37.5 | 32.5 | 5 | 40 | 12 | M6 | 12 | 10 | 28 | ||||||
| 缸径 |
P |
无磁石 |
有磁石 |
T |
L1 |
MM |
C1 |
X |
B1 |
||
| PA | PB | PA | PB | ||||||||
| 12 | M5 | 7.5 | 5 | 9 | 7 | 22 | 14 | M5×0.8 | 9 | 10 | 8 |
| 16 | 8 | 5.5 | 9.5 | 5.5 | 28 | 15.5 | M6×1.0 | 10 | 11.5 | 10 | |
| 20 | 9 | 36 | 18.5 | M8×1.25 | 12 | 13.5 | 12 | ||||
| 25 | 11 | 11 | 40 | 22.5 | M10×1.25 | 15 | 17 | 17 | |||
缸径32~100
| 缸径 | 无磁石 | 有磁石 | AB | B | BA | D | E | EA | H | |||||
| A | AC | A | AC | |||||||||||
| 行程≤50 | 行程≥60 | 行程≤50 | 行程≥60 | |||||||||||
| 32 | 30 | 40 | 23 | 33 | 40 | 33 | 7 | 45 | 49.5 | 16 | M8 | 13 | 14 | |
| 40 | 36.5 | 46.5 | 29.5 | 39.5 | 46.5 | 39.5 | 7 | 53 | 57 | 16 | M8 | 13 | 14 | |
| 50 | 38.5 | 48.5 | 30.5 | 40.5 | 48.5 | 40.5 | 8 | 64 | 71 | 20 | M10 | 15 | 17 | |
| 63 | 行程≤15 | 44 | 54 | 36 | 46 | 54 | 46 | 8 | 84 | 20 | M10 | 15 | 17 | |
| 行程=20 | ||||||||||||||
| 行程≥25 | ||||||||||||||
| 80 | 53.5 | 63.5 | 43.5 | 53.5 | 63.5 | 53.5 | 10 | 98 | 104 | 25 | M16 | 20 | 22 | |
| 100 | 65 | 75 | 53 | 63 | 75 | 63 | 12 | 117 | 123.5 | 32 | M20 | 26 | 27 | |
| 缸径 | J | JA | K | KA | KB | P | 无磁石 | 有磁石 | L1 | MM | C1 | X | B1 | |||
| PA | PB | PA | PB | |||||||||||||
| 32 | 行程=5 | 9 | 55 | M6(通孔Ø52) | 17 | 34 | PT1/8 | 7.5 | 6.5 | 10.5 | 7.5 | 28.5 | M14×15 | 205 | 235 | 19 |
| 行程>5 | 10.5 | 7.5 | ||||||||||||||
| 40 | 40 | 11 | 8 | 11 | 8 | |||||||||||
| 50 | 行程=5 | 10.5 | 6.5 | M8(通孔Ø6.8) | 22 | 50 | PT1/4 | 9 | 9 | 10.5 | 10.5 | 34 | M18×1.5 | 25.5 | 27.5 | 27 |
| 行程>5 | 10.5 | 10.5 | ||||||||||||||
| 63 | 行程=5 | 14 | 9 | M10(通孔Ø85) | 全螺纹 | 60 | PT1/4 | 15 | 10.5 | 26 | 28 | |||||
| 行程≤15 | 14 | 9.5 | 15 | 10.5 | 33.5 | |||||||||||
| 行程=20 | 27 | |||||||||||||||
| 行程≥25 | 28.5 | |||||||||||||||
| 80 | 17 | 11 | M12(通孔Ø10.4) | 35.5 | 77 | PT3/8 | 16 | 14 | 16 | 14 | 43.5 | M22×1.5 | 32.5 | 35.5 | 32 | |
| 100 | 94 | 20 | 17.5 | 20 | 17.5 | M26×1.5 | 36 | |||||||||
选型表
| 型号 | 行程 | 内置 磁石 |
磁性开关接点类型 | 磁性开关 线长(m) |
活塞杆端 | P 接管螺纹 |
工作介质 | 缓冲 形式 |
保证耐压 力(Mpa) |
使用压力 范围(Mpa) |
使用速度 范围(mm/s) |
工作温度 (℃) |
|
| 代码 | 缸径 | ||||||||||||
| WGN57 | 12 | 5101520253035 404550 |
N(无) Y(有) |
无指定(无磁性开关) 2(电子式无接点2线) N(电子式无接点NPN型) P(电子式无接点PNP型) |
2 3 5 |
无指定(内螺纹) M(外螺纹) |
M5 | 空气 (经40μm以 上滤网过滤) |
防撞垫 | 1.5 | 0.15~1 | 30~500 | -20~70 |
| 16 | 5101520253035 4045505560 |
||||||||||||
| 20 | 5101520253035 404550607075 8090100 |
||||||||||||
| 25 | |||||||||||||
| 32 | PT1/8 | ||||||||||||
| 40 | |||||||||||||
| 50 | PT1/4 | ||||||||||||
| 63 | |||||||||||||
| 80 | PT3/8 | ||||||||||||
| 100 | |||||||||||||
选择内置磁石N（无）时，无需选择磁性开关接点类型和磁性开关线长。 选择无磁性开关时，无需选择磁性开关线长；选择带磁性开关时，配套磁性开关为WHS33系列，磁性开关数量默认为2pcS。

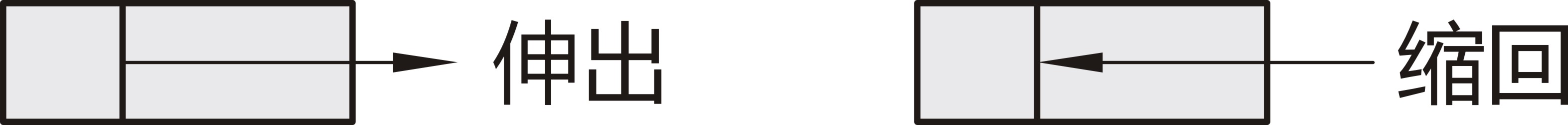

理论输出力表（N）
| 缸径 | 杆径 |
动作方向 |
受压面积 （mm²) |
使用压力（Mpa） |
||||||||
| 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 |
||||||
| 12 | 6 | 双作用 | 伸出 | 113.1 | 11.3 | 22.6 | 33.9 | 45.2 | 56.5 | 67.9 | 79.2 | |
| 缩回 | 84.8 | 8.5 | 17 | 25.4 | 33.9 | 42.4 | 50.9 | 59.4 | ||||
| 16 | 8 | 伸出 | 201.1 | 20.1 | 40.2 | 60.3 | 80.4 | 100.5 | 120.6 | 140.7 | ||
| 缩回 | 150.8 | 15.1 | 30.2 | 45.2 | 60.3 | 75.4 | 90.5 | 105.6 | ||||
| 20 | 10 | 伸出 | 314.2 | 31.4 | 62.8 | 94.2 | 125.7 | 157.1 | 188.5 | 219.9 | ||
| 缩回 | 235.6 | 23.6 | 47.1 | 70.7 | 94.2 | 117.8 | 141.4 | 164.9 | ||||
| 25 | 12 | 伸出 | 490.9 | 49.1 | 98.2 | 147.3 | 196.3 | 245.4 | 294.5 | 343.6 | ||
| 缩回 | 377.8 | 37.8 | 75.6 | 113.3 | 151.1 | 188.9 | 226.7 | 264.4 | ||||
| 32 | 16 | 伸出 | 804.2 | 80.4 | 160.8 | 241.3 | 321.7 | 402.1 | 482.5 | 563 | ||
| 缩回 | 603.2 | 60.3 | 120.6 | 181 | 241.3 | 301.6 | 361.9 | 422.2 | ||||
| 40 | 16 | 伸出 | 1256.6 | 125.7 | 251.3 | 377 | 502.7 | 628.3 | 754 | 879.6 | ||
| 缩回 | 1055.6 | 105.6 | 211.1 | 316.7 | 422.2 | 527.8 | 633.3 | 738.9 | ||||
| 50 | 20 | 伸出 | 1963.5 | 196.3 | 392.7 | 589 | 785.4 | 981.7 | 1178.1 | 1374.4 | ||
| 缩回 | 1649.3 | 164.9 | 329.9 | 494.8 | 659.7 | 824.7 | 989.6 | 1154.5 | ||||
| 63 | 20 | 伸出 | 3117.2 | 311.7 | 623.4 | 935.2 | 1246.9 | 1558.6 | 1870.3 | 2182.1 | ||
| 缩回 | 2803.1 | 280.3 | 560.6 | 840.9 | 1121.2 | 1401.5 | 1681.9 | 1962.2 | ||||
| 80 | 25 | 伸出 | 5026.5 | 502.7 | 1005.3 | 1508 | 2010.6 | 2513.3 | 3015.9 | 3518.6 | ||
| 缩回 | 4535.7 | 453.6 | 907.1 | 1360.7 | 1814.3 | 2267.8 | 2721.4 | 3175 | ||||
| 100 | 32 | 伸出 | 7854.0 | 785.7 | 1570.8 | 2356.2 | 3141.6 | 3927 | 4712.4 | 5497.8 | ||
| 缩回 | 7049.7 | 705.0 | 1409.9 | 2114.9 | 2819.9 | 3524.9 | 4229.8 | 4934.8 | ||||
-
