        薄型气缸 缸径20~100 气缓冲 单杆型•无磁石/带磁石

        品牌名称：

        怡合达

        条件筛选：

        种类筛选 气缸
        缓冲形式 气缓冲
        种类 薄型
        活塞杆 单杆
        活塞杆端特征 内螺纹
        缸径 20~100

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 动作形式 缓冲形式
          WGN55 单杆型 双作用 气缓冲

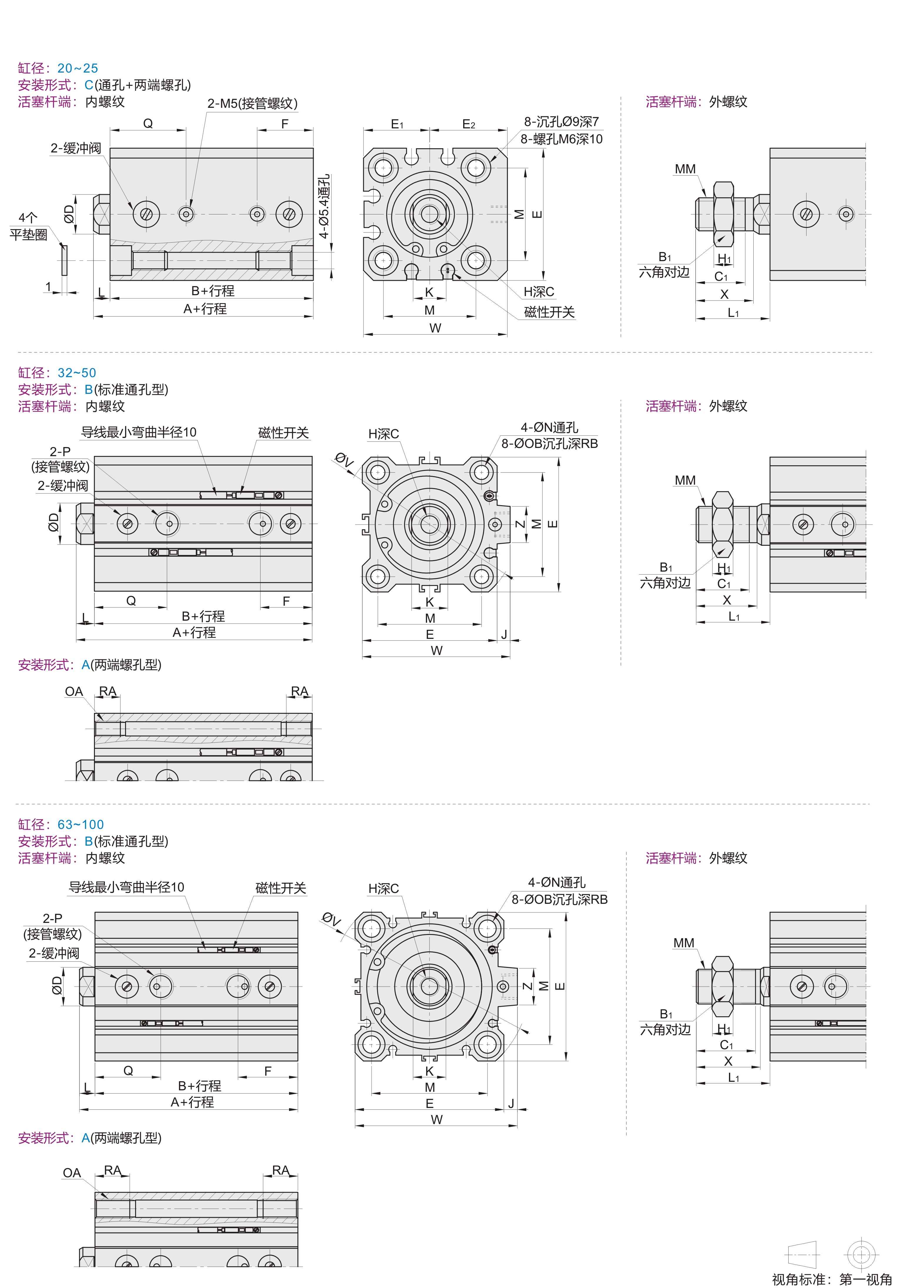

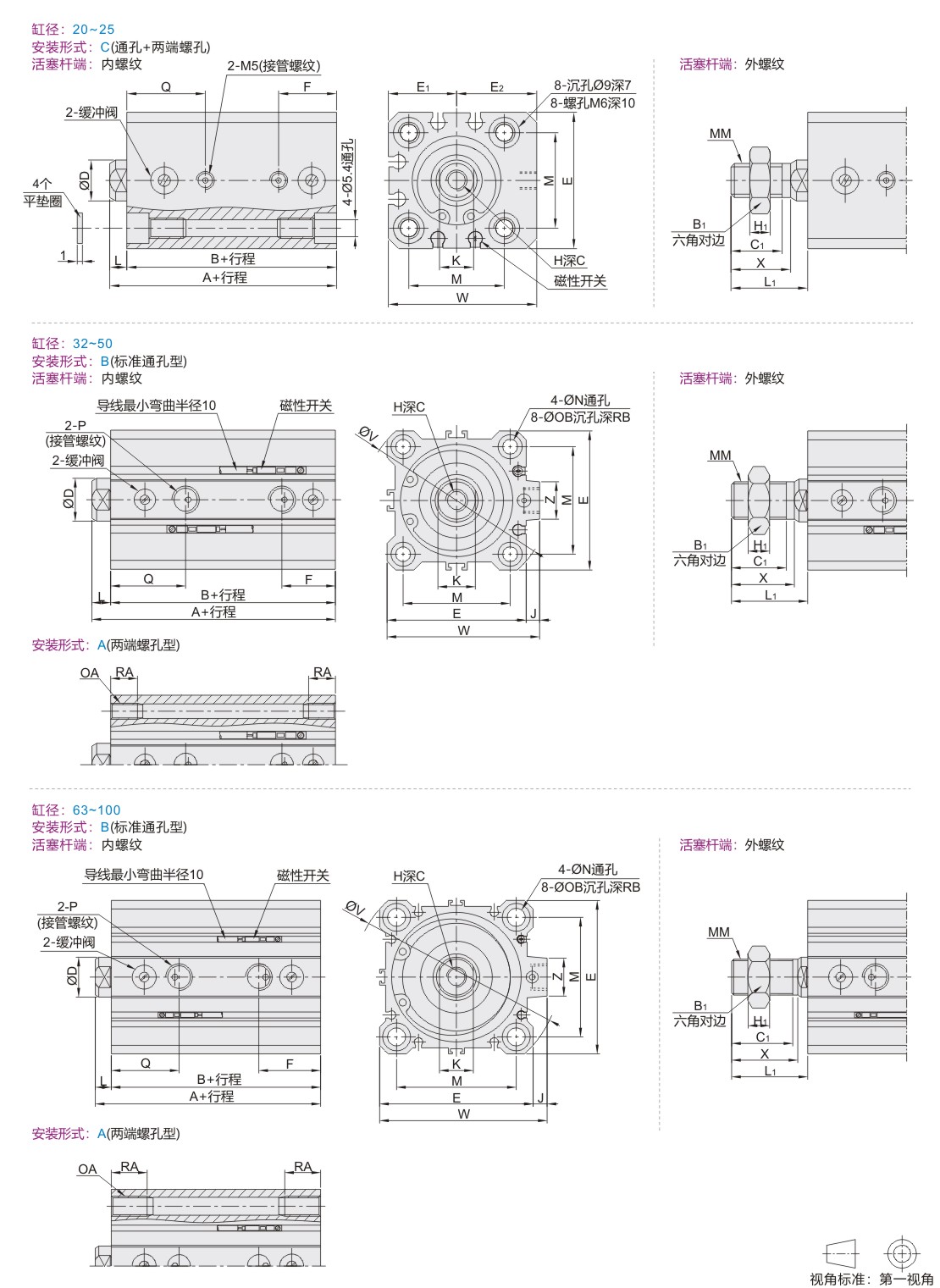

          参数图



          缸径：20~25

          缸径 A B C D E E1 E2 F H K L M Q W B1 H1 C1 X MM L1
          20 36.5 32 7 10 36 18 21 15.5 M5 8 4.5 25.5 21 39 13 5 12 14 M8x1.25 18.5
          25 41.5 36.5 12 12 40 20 23.5 17 M6 10 5 28 23 43.5 17 6 15 17.5 M10x1.25 22.5



          缸径：32-100

          缸径 A B C D E F H V J L M N OB P Q RB W Z OA RA B1 H1 C1 X MM L1
          32  44  37  13  16  45  18.5  M8 60  4.5  7  34  5.5  9  Rc 1/8 23  7  49.5  14  M6 10  22  8  20.5  23.5  M14 × 1.5 28.5
          40  51  44  52  20  69  5  40  28  57
          50  57.5  49.5  15  20  64  28.5  M10 86  7  8  50  6.6  11  Rc 1/4 31.5  8  71  19  M8 14  27  11  26  28.5  M18 × 1.5 33.5
          63  63  55  77  31  103  60  9  14  34  10.5  84  M10 18
          80  73.5  63.5  21  25  98  35.5  M16 132  6  10  77  11  17.5  Rc 3/8 39  13.5  104  26  M12 22  32  13  32.5  35.5  M22 × 1.5 43.5
          100  88  76  27  30  117  40  M20 156  6.5  12  94  43  123.5  41  16  M26 × 1.5


          选型表

          型号 缸径 行程 内置
          磁石          		 磁性开关接点类型 磁性开关
          线长
          ( m)          		 活塞杆端 使用
          压力范围
          (Mpa)          		 保证
          耐压力
          ( Mpa)          		 使用
          速度范围
          (mm/s)          		 工作
          环境温度
          (℃)
          代码 安装形式
          WGN55      C (通孔+两端螺孔)
          		 20 15 20 25 30 40 50 N(无)
          Y(有)          		 无指定(无磁性开关
          2 (电子式无接点2线)
               N (电子式无接点NPN型)
              P (电子式无接点PNP型)          		 2
          3
          5          		 无指定(内螺纹)
          M (外螺纹)          		 0.05 ~ 1.0 1.5 50 ~500 -10 ~60
          (无冻结)
          25
          B (标准通孔型)
          A (两端螺孔型)

          		 32 20 25 30 40 50 75 100
          40
          50 30 40 50 75 100
          63
          80 40 50 75 100
          100

          当选择内置磁石N（无）时，无需选择磁性开关接点类型和磁性开关线长，当选择无磁性开关时，无需选择磁性开关线长。



          理论输出力表（N）







          缸径 动作方向
          		 使用压力(MPa)
                0.3  0.5  0.7
          20 缩回       71  118  165
              伸出      94 157  220
          25 缩回     113  189  264
          伸出  147  245  344
          32 缩回     181  302  422
          伸出    241 402 563
          40 缩回    317  528  739
          伸出 377 628 880
          50 缩回     495  825  1150
          伸出    589 982 1370
          63 缩回     841  1400  1960
          伸出    935  1560  2180
          80 缩回     1360  2270  3170
          伸出 1510 2510 3520
          100 缩回     2140  3570  5000
          伸出     2360  2360  5500



          重量表

          缸径 本体重量
          		 附件重量
          行程15
          		 行程20
          		 行程25
          		 行程30
          		 行程40
          		      行程50
          		 行程75
          		 行程100
          		 有磁石
          		 两端螺孔型
          		 杆端外螺纹
          外螺纹部 螺母
          20  141  156  171  186  216  245  — — 5  — 6  4
          25  203  221  239  258  294  331  — — 6  — 12  8
          32  — 271  291  312  353  394  496  598  11  6  26  17
          40  — 390  413  436  482  528  643  758  13  6  27  17
          50  — — — 731  803  875  1055  1235  14  6  53  32
          63  — — — 940  1019   1099  1297  1495  22  19  53  32
          80  — — — — 1819    1950  2278  2606  24  45  120  49
          100  — — — — 2859    3038  3483  3928  35  45  175  116
